# 0 引言

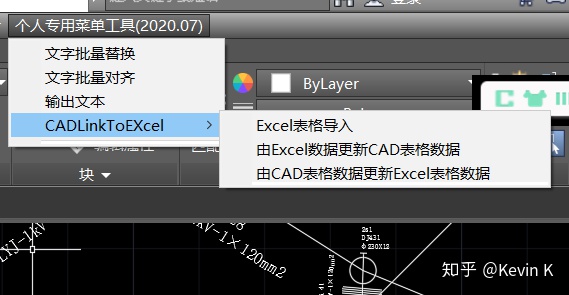

当你做了一些属于自己的小功能插件以后，你就可以把它们整合到工具栏，然后直接调用就行了。就比如下面这样：

不用每次都netload单独加载那个dll，然后才是输入命令调用它。

我们直接把所有的插件功能都整合到一个工程里面，编译生成一个属于菜单栏工具dll文件，用的时候加载这一个dll，直接把菜单栏加载进来，想用哪个用哪个。

# 1. 菜单栏实现

菜单栏实现可以采用COM方式和CUI方式进行，COM有一点不好是要求运行CAD版本必须和编译的完全一致，也就是你每一个版本CAD都要编译一个对应的程序。

CUI原理：其实点击菜单栏按钮时，只是调用了该菜单按钮对应的CAD命令，也就是你需要把菜单栏按钮和你自己自定义的命令链接起来。

注意：要求CAD版本在2007及以上

首先

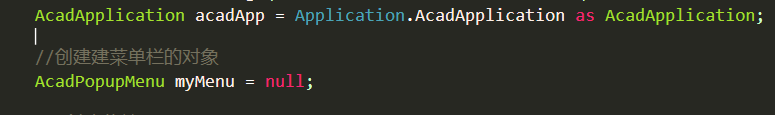

创建一个菜单栏对象

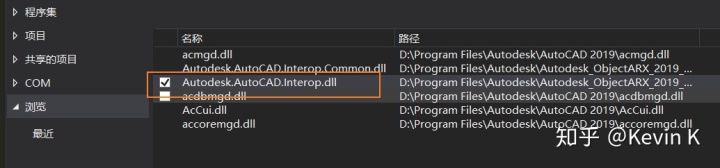

其中类 AcadApplication，需要添加引用 Autodesk.AutoCAD.Interop.dll

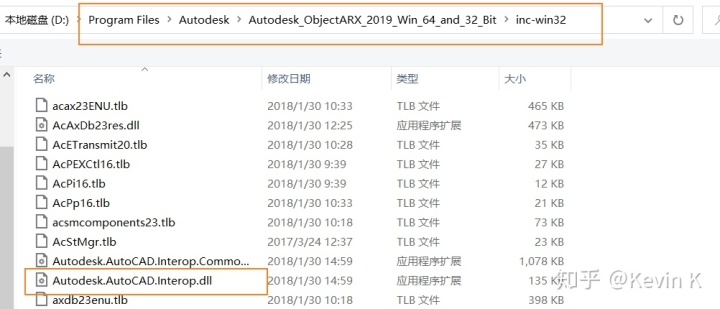

该 dll 在对应版本的 ObjectARX 包中，需要下载 ObjectARX 安装。

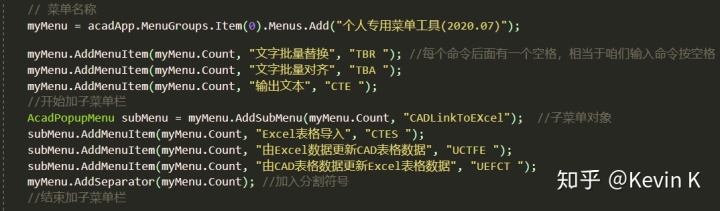

设置菜单工具名称

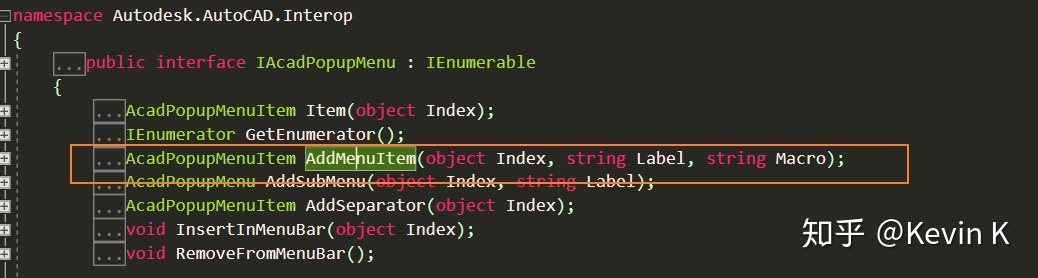

然后把菜单子项加进来，用到AddMenuItem方法

AcadPopupMenuItem AddMenuItem(object Index, string Label, string Macro);

// Index 为序号
// Label 为菜单显示文本内容
// Macro 为菜单项执行对应的命令

这样就添加结束了，所对应的命令都是之前的一些例子，你可以把自己的加进去就行了。

之后把菜单栏自动加载就行

# 2 完整代码

这里把菜单栏和菜单栏加载都放在了一个MainClass.cs文件中

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;

using System.Collections.Specialized;
using Autodesk.AutoCAD.DatabaseServices;
using Autodesk.AutoCAD.Geometry;
using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.Runtime;
using Autodesk.AutoCAD.EditorInput;
using AcadApp = Autodesk.AutoCAD.ApplicationServices.Application;

using Autodesk.AutoCAD.Interop;  //引用需要添加 Autodesk.AutoCAD.Interop.dll  CAD安装目录内
using System.IO;


[assembly: ExtensionApplication(typeof(MyMenuTools.AcadNetApp))] //启动时加载工具栏，注意typeof括号里的类库名

namespace MyMenuTools
{


    //添加项目类引用
    public class AcadNetApp : Autodesk.AutoCAD.Runtime.IExtensionApplication
    {


        //重写初始化
        public void Initialize()
        {


            //加载后初始化的程序放在这里 这样程序一加载DLL文件就会执行
            Document doc = Application.DocumentManager.MdiActiveDocument;
            doc.Editor.WriteMessage("n加载程序中...........n");
            //加载菜单栏需
            AddMenu();
        }

        //重写结束
        public void Terminate()
        {


            // do somehing to cleanup resource
        }

        //加载菜单栏
        public void AddMenu()
        {


            Document doc = Application.DocumentManager.MdiActiveDocument;
            doc.Editor.WriteMessage("添加菜单
