LCD1602 分为带背光和不带背光两种，基控制器大部分为 HD44780，带背光的比不带背光的厚，是否带背光在应用中并无差别。

字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD，目前常用16*1，16*2，20*2和40*2行等的模块。lcd1602即为1602字符型液晶显示器为例，介绍其用法。一般1602字符型液晶显示器实物如图所示。

LCD1602主要技术参数：

显示容量：16&TImes;2个字符

芯片工作电压：4.5—5.5V

工作电流：2.0mA(5.0V)

模块最佳工作电压：5.0V

字符尺寸：2.95&TImes;4.35(W&TImes;H)mm

引脚功能说明

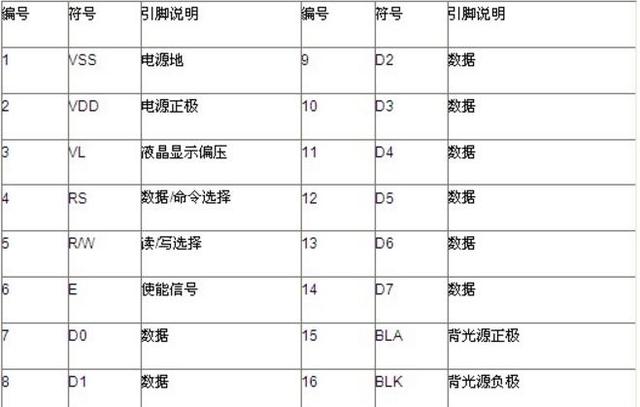

LCD1602采用标准的14脚(无背光)或16脚(带背光)接口，各引脚接口说明如表所示：

第1脚：VSS为地电源。

第2脚：VDD接5V正电源。

第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。

第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。

第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。

第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。

第7～14脚：D0～D7为8位双向数据线。

第15脚：背光源正极。

第16脚：背光源负极。

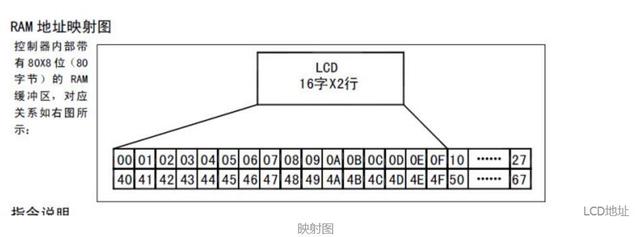

注释：1602为2行16列，屏幕所能显示的地址为00H~0FH(第一行)，40H~4FH(第二行)，其他地址可以存储待显示的数据。这就给我们的花样显示提供了条件哈：-D

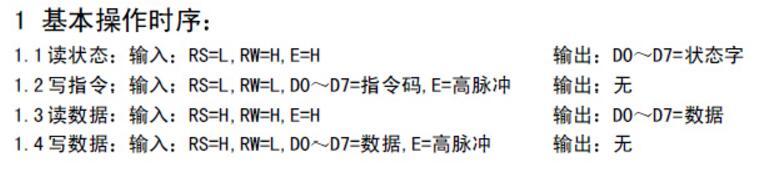

运行时序图

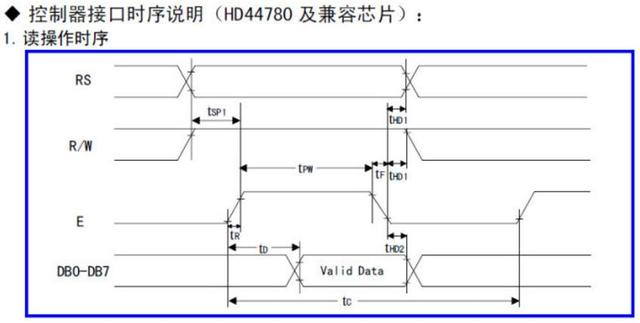

注释：这里的读操作指的是C51读1602的总线数据，RS=0，RW=1的时候，E给高电平则可以读到显示屏的状态，这个功能一般用于读忙，除了初始化之外，每次对1602进行读写操作都要读忙检测，当总线最高为STAD7=1则为繁忙，禁止读写操作。

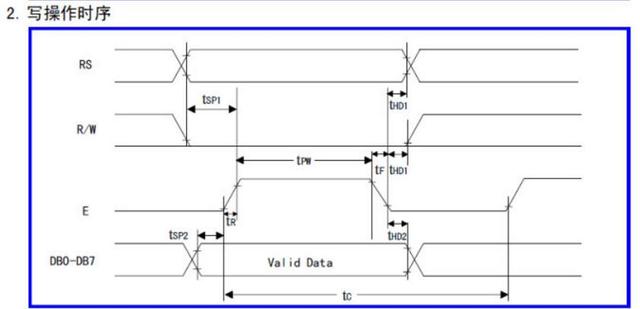

注释：这里指的是C51往1602写数据/命令，通过使能E的高脉冲写入，在E的下降沿就执行写入的命令或者显示写入的数据。

接下来简要介绍下1602的相关指令

常用命令：

0x80+0xdd：dd为地址，这条命令用于设置显示起点坐标

0x0c ：开显示，无光标，光标不闪烁 。一般做带键盘输入的才加入光标，如计算器。常用的计量显示不显示光标。

0x06 ：写一个数据，地址指针加1，由1602地址表可以看出，实际上就是设置成从左往右写数据而已。

0x38 ： 设置显示模式，16x2显示 5x7点阵，8位数据接口。端口不够用时，这个命令也可以换用4位数据接口的。

0x01 ：清屏。

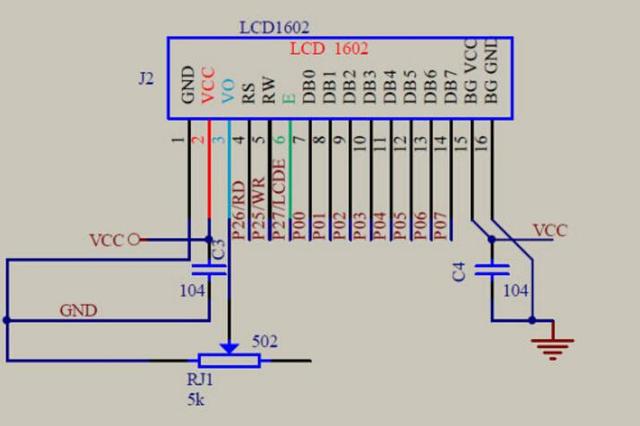

电路连接图

接下来写相关子程序：

//写入命令子函数

void LcdWriteCom(unsigned char com)

{

LCD_RS=0;

LCD_RW=0;

LCD_GPIO=com;

delay1ms(1);

LCD_E=1;

delay1ms(1);

LCD_E=0;

}

//写入数据子函数

void LcdWriteData(unsigned char dat)

{

LCD_RS=1;

LCD_RW=0;

LCD_GPIO=dat;

delay1ms(1);

LCD_E=1;

delay1ms(1);

LCD_E=0;

}

//读忙子函数

bit LCD_bz(void)

{

bit bz;

LCD_RS=0;

LCD_RW=1;

LCD_E=1;

delay1ms(10);

P0=0xff; //C51单片机读引脚要先置高电平，原因不赘述，很多资料没有这一步骤，大家格外注意下

bz=(bit)(LCD_GPIO&0x80);

LCD_E=0;

return bz;

}

//延时子程序

void delay1ms(unsigned int t)

{

unsigned int i，j; //节约内存起见，建议用uchar，由于后面要做动态显示，为了满足显示效果，这里用了uint

for(i=0;i

{

for(j=0;j《300;j++);

}

}

//初始化显示屏程序

void LcdInit()

{

LcdWriteCom(0x38);//显示模式2行16列

LcdWriteCom(0x0c);//开显示 无光标 不闪烁

LcdWriteCom(0x06);//写一个指针加1

LcdWriteCom(0x01);//清屏

LcdWriteCom(0x80);//设置(0，0)为起点

}

主程序：

//我们要把第一行做成一个16字符固定显示，第二行做成滚动显示25字符

//这里采用的是1602指针右移的基础命令而不是整屏右移命令

#include

#define LCD_GPIO P0

void LcdWriteCom(unsigned char); //写入命令子函数声明

void LcdWriteData(unsigned char);//写入数据子函数声明

void LcdInit();//显示屏初始化子函数声明

void delay1ms(unsigned int);//延时函数声明

bit LCD_bz(void);//读忙函数声明

sbit LCD_RW=P2^5;

sbit LCD_RS=P2^6;

sbit LCD_E=P2^7;

unsigned char displayDate1［］=“ I‘m Cesar ”;//一共16个字符(包括空格在内)

unsigned char displayDate2［］=“ Please add QQ775222573 ”;//一共25个字符

void main(void)

{

unsigned char i=0，j=0，n=0;

LcdInit();

LcdWriteCom(0x80);//设置坐标为第一行第一个字符

for(i=;i《16;i++)

{

LcdWriteData(displayDate1［ i］);

}

while(1)

{

if(LCD_bz())

conTInue;//读忙，结束本次循环

LcdWriteCom(0x80+0x40);//设置第二行第一个字符起点

for(j=n;j《25+n;j++)//我们没有进行整屏右移，但是我们进行了数组右移O(∩_∩)O~

{

LcdWriteData(displayDate2［j］);

}

n++;//数组的显示起点右移，这样实现了滚动

if(n》=(25-15))//当显示移到最右边时，停顿片刻，返回起点再次循环

{

n=0;

delay1ms(2000);

}

delay1ms(600);

}

}

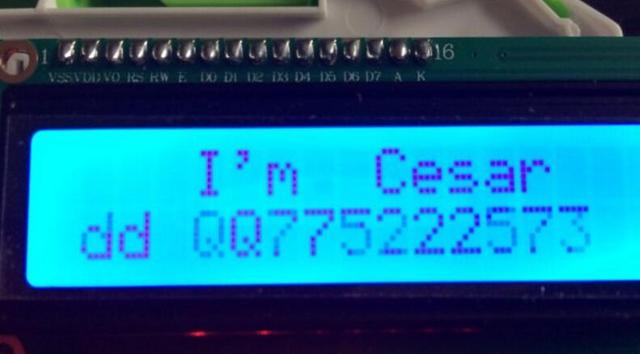

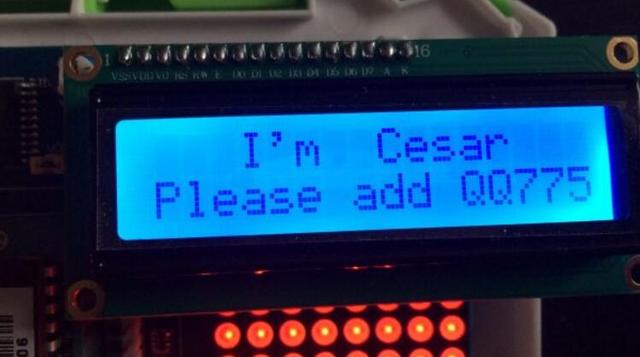

下载到C51调试结果：
