交通信号灯作为典型顺序控制应用实例。经常作为PLC入门的教程。最近经常有朋友说想学习PLC不知道从何入手。这种茫然跟工作内容有一定关系。要形象的掌握了解PLC的基本应用，就必须设置一些实验场景。我们一起来探讨下PLC交通灯控制上的应用。

交通灯控制说明

信号灯受启动及停止按钮的控制，当按动启动按钮时，信号灯系统开始工作，并周而复始地循环工作，即南北红灯亮，禁止通行；东西绿灯亮，允许通行。当按动停止按钮时，系统将停止。

控制要求

南北红灯亮维持30秒，在南北红灯亮的同时，东西绿灯也亮，并维持25秒，到25秒时，东西方向绿灯闪，闪亮3秒后，绿灯灭。在东西绿灯熄灭的同时，东西黄灯亮，并维持2秒，到2秒时，东西黄灯灭，东西红灯亮。同时，南北红灯熄灭，南北绿灯亮。东西红灯亮维持30秒。南北绿灯亮维持25秒，然后闪亮3秒，再熄灭。同时南北方向黄灯亮，并维持2秒后熄灭，这时南北红灯亮，东西绿灯亮。接下去周而复始，直到停止按钮被按下为止。根据上述要求可见，系统所需红、绿、黄各4只信号灯，本案由两个信号灯箱实现；系统需要启动和停止两个按钮，由按钮箱实现。可编程控制器的输入/输出端子分配由表1所示。

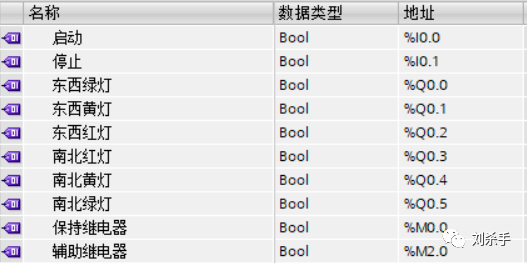

表1

PLC程序

启动自锁
