达索系统公司于2019年下半年推出了3D体验平台的最新版本-2020x，并推出了针对于2020x的首个补丁-FD01。让我们一起来对2020x版本平台中的诸多功能增强进行了解。

接下来先介绍3D体验平台中关于3D Play与3D Compose两款APP在2020x中的功能增强。

众所周知，达索3D体验平台是一个基于数据库服务器的协同设计平台，用户可在平台上进行诸如三维设计、有限元分析、施工仿真、模型交互展示、项目管理等诸多工作。而我今天将要介绍的3D Play和3D Compose，就是两款用户可在其上进行查阅模型、审批校注等任务工作的APP。

这两款APP有两个版本 – 重客户端版本(即用户需要打开平台客户端进行操作)，网页端版本(用户只需打开网页浏览器即可进行操作)。这次介绍的功能增强均集中在网页端版本上。

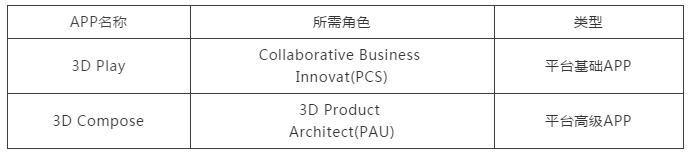

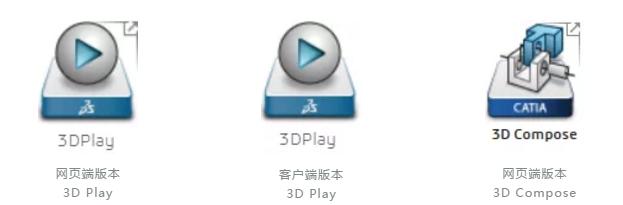

(一)基础介绍 - 图标、角色、操作界面

(3D Compose 只有网页端版本)

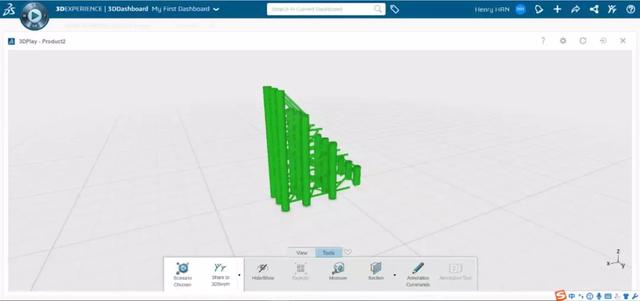

3D Play操作界面(提供了诸如爆炸、测量、裁切等常用工具)

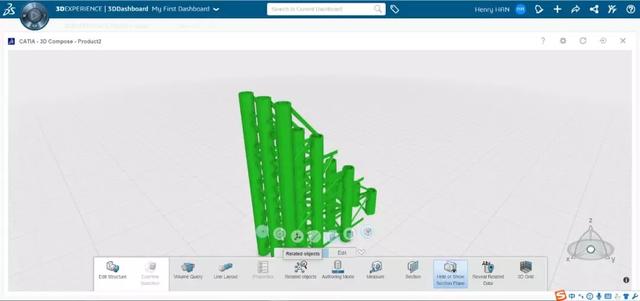

3D Compose操作界面(除包含3D Play提供的基础工具以外，还提供了诸如查询关联关系等高级功能)

(二)功能增强

●3D Play 增强

1.3D Play可直接加载模型三维标注信息

在之前版本的平台中，必须使用3D Annotation Experience或者3D Annotation Insight这两款网页端APP，才可加载模型三维标注信息。

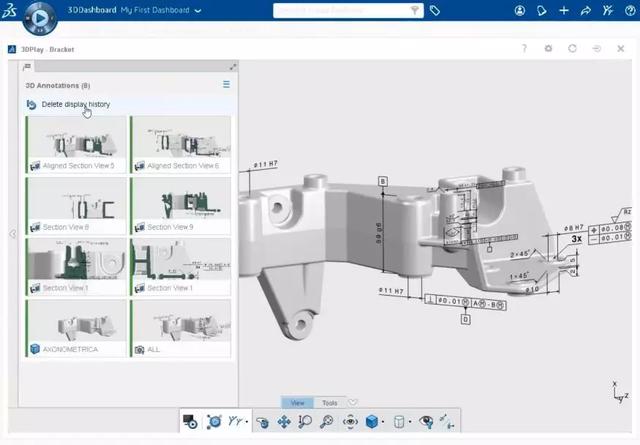

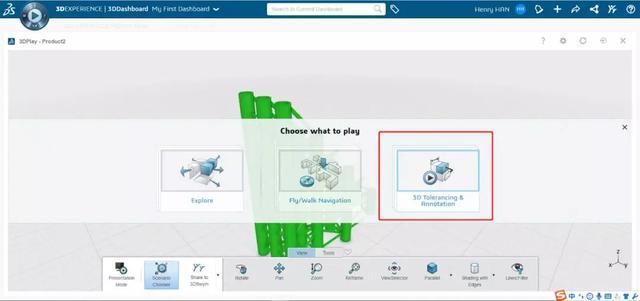

2020x平台中，用户可以直接使用3D Play播放模型三维标注信息：

2.3D Play可直接加载Composer文件(.smg)&CityGml数据(必须与3D Drive配合使用)

用户在使用CATIA Composer或Solidworks Composer创建好smg文件后，可直接使用3D Drive上传Composer数据，再将其拖拽至3D Play中进行加载。

之前版本中的3D Play不支持加载用户使用Building Space Planning(CATIA建筑角色BDG中APP)创建的CityGml数据，在2020x版中已可支持(加载方法与上同)。

(注：3D Drive相当于3D体验平台中的网盘，用户可将各种类型文件上传至该网盘中，目前仅支持公有云On Cloud版本平台)

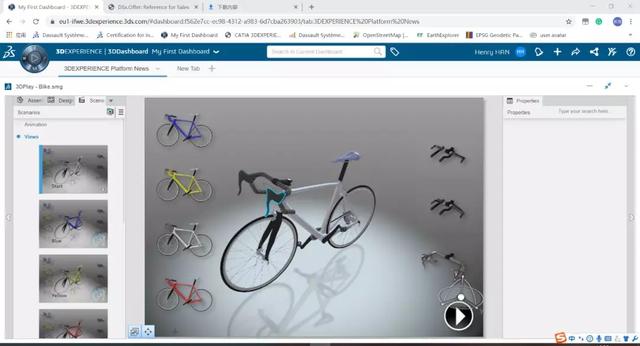

加载CATIA Composer数据(需提前将smg文件上传至3D Drive中)：

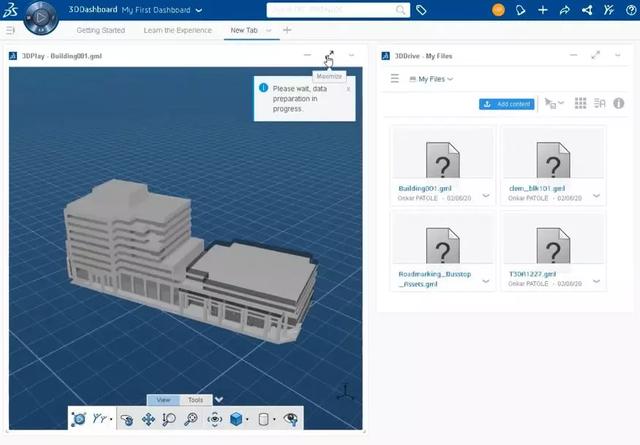

加载CityGml数据(需提前将CityGml文件上传至3D Drive中)：

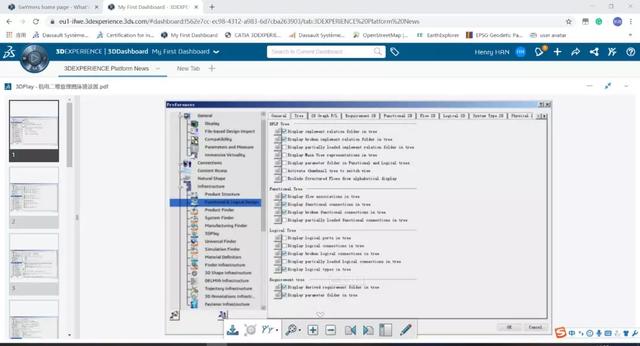

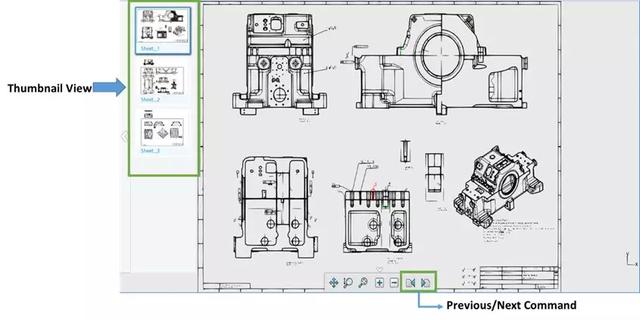

3.更新了3D Play查看PDF文档的UI体验

在之前版本的3D体验平台中，3D Play中支持了直接查看PDF文档(需提前将PDF文档上传至3D Drive中，然后拖拽至3D Play中查看)。

在2020x中，通过3D Play查看PDF文档的UI体验得到了更新，UI界面更为简单易懂，功能也更为强大，增加了诸如一键下载至本地、一键分享至Swyme社区等功能。

4.增强了移动端3D Play的标注功能

2020x中，着重增强了移动端网页版3D Play的标注功能，如重新设计了文字标注功能和擦除标注等功能，3D标注功能也得到了增强。

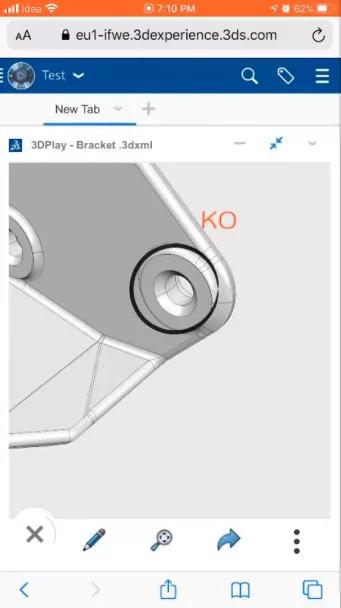

手机端网页版3D Play界面：

5.网页端3D Play可直接读取胖客户端创建的模型校注批阅

在之前版本的平台中，用户通过胖客户端中的诸如Design Review等APP创建的批注和校阅，是无法直接通过网页端3D Play进行加载的。

2020x，3D Play可以直接加载胖客户端创建的批注(MarkUp)校阅(Review)。

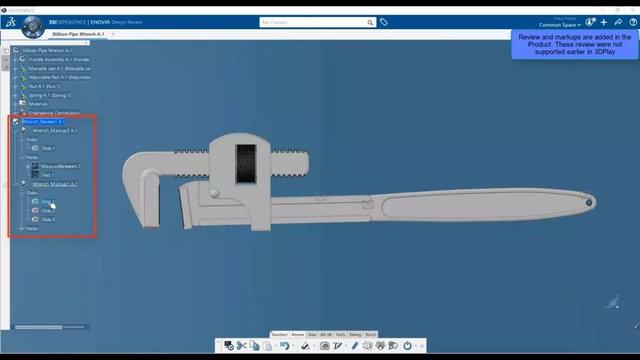

胖客户端创建模型校注批阅：

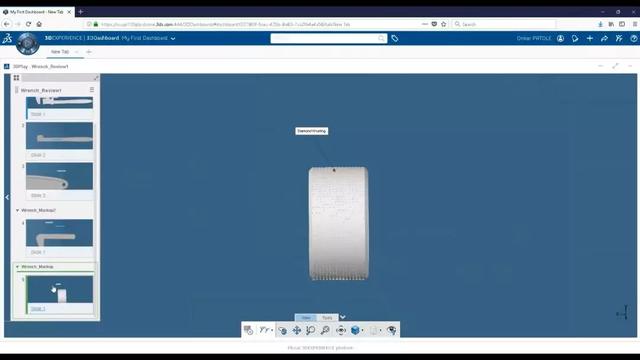

网页端3D Play查看模型校注批阅：

6.网页端3D Play可直接读取碰撞模拟检查结果

之前版本的平台中，用户如想加载并读取碰撞模拟检查等结果，必须通过Interference Check的网页端或者客户端APP才可以。

在2020x，用户只需3D Play，即可加载碰撞模拟数据。

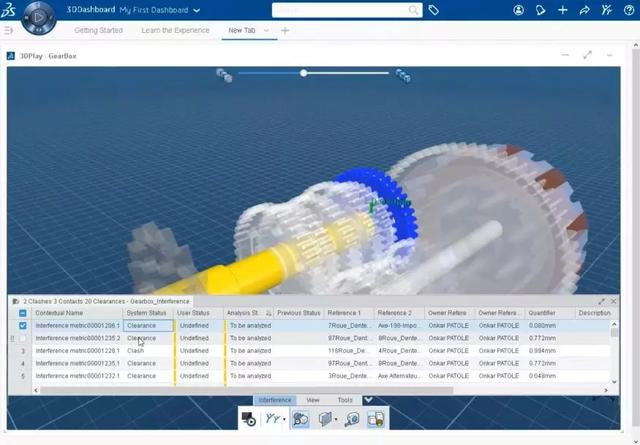

网页端3D Play加载碰撞模拟结果：

7.3D Play可支持UDL数据

2020x中，drawing类型的文件可以一种新的通用格式UDL的方式存储在平台中，3D Play可支持该种UDL格式的drawing类型文件。

8.3D Play加载Solidworks数据时自动转换坐标系

由于Solidworks使用的坐标系和达索标准不一致，在之前版本的3D Play中加载Solidworks模型时，模型定位方向都会发生错误。

在2020x中，3D Play会自动转换Solidworks模型坐标系，使其符合达索标准。

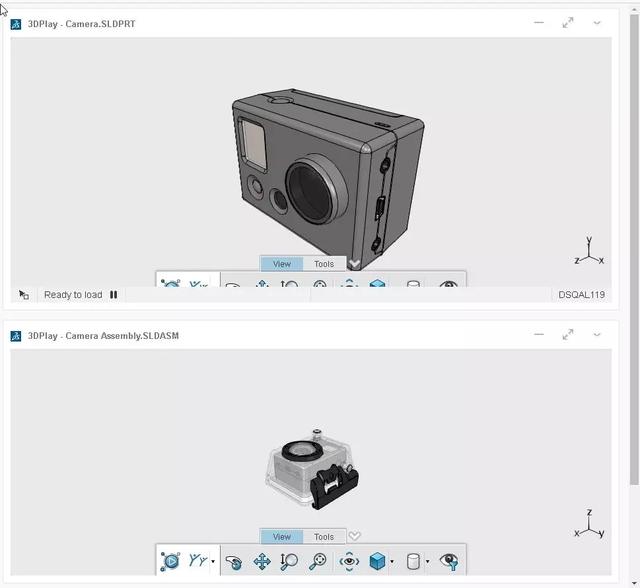

之前版本中加载Solidworks数据：

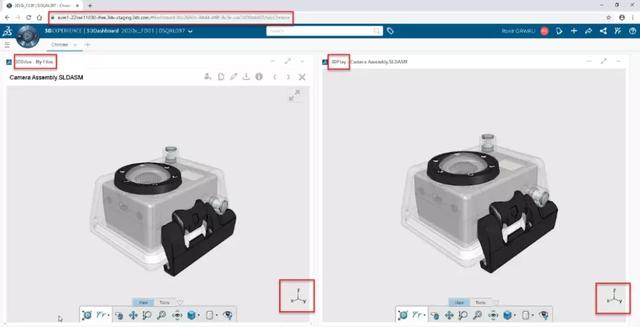

2020x 3D Play加载Solidworks数据：

●3D Compose 增强

1.自由选择HD模式的模型范围

在之前版本的3D Compose操作界面下方的命令栏中，有一个选项是将所展示模型切换成HD模式(高清模式)，其意义为将加载的模型3D Thumbnail(三维缩略图)切换成为高清的CGR。但是用户只能选择对全局模型显示为HD模式，无法选择对模型中的某一子部件进行HD模式显示。

2020x中，已取消了3D Compose下方操作栏中的HD模式按钮，转而将其放在了背景命令栏中，用户可以根据自己的选择，自定义HD模式显示的模型范围。

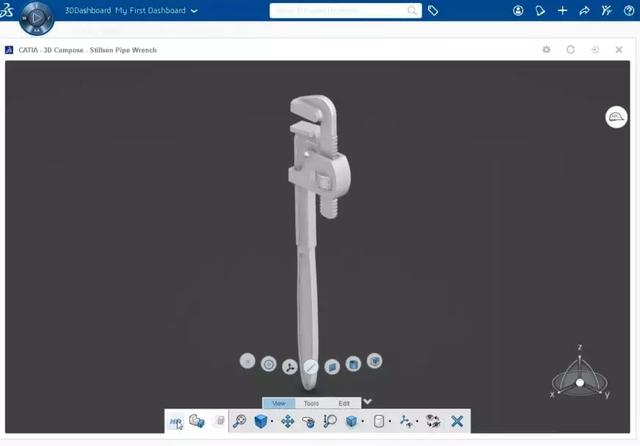

之前版本3D Compose下方命令栏里的HD高清显示按钮，但只能选择全局/非全局：

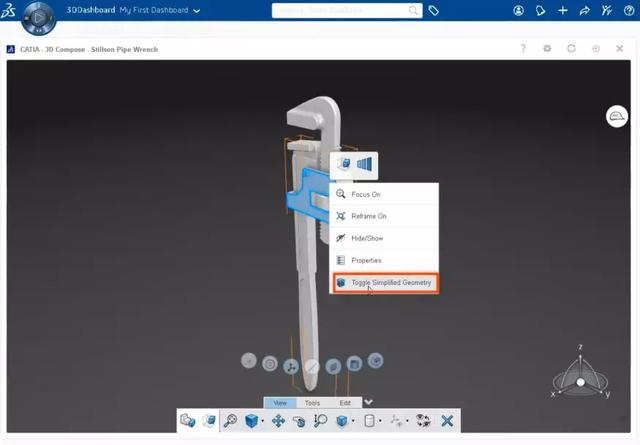

2020x中，直接右键单击对应子部件选择HD模式：

2.模型坐标位置更改可在Product Structure Editor和3D Compose中双向同步

用户通过Product Structure Editor(需PSE角色)对模型坐标位置进行更改，可同步至3D Compose中，反之亦然。

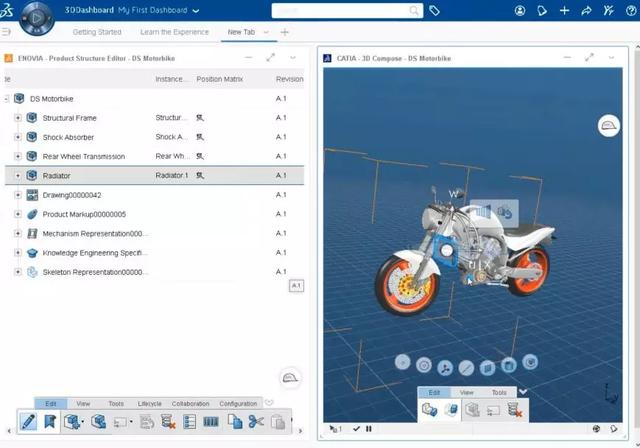

下图左侧为Product Structure Editor界面，右侧为3D Compose界面：

3.自定义测量单位(如角度、长度等)

在之前版本中，诸如3D Annotation Experience, 3D Annotation Insight, 3D Compose等网页端APP中的长度单位默认为mm，长度单位默认为degree。

2020x中，用户可通过操作界面右上角设置自定义测量单位。

4.可逐个显示多选中的模型子部件

在之前版本中，用户可通过“快速定位基于”(reframe on)这个命令快速定位模型的子部件，然而这个命令无法一次性将多个子部件进行快速定位，也无法将选中的多个子部件以幻灯片的形式进行逐帧播放。

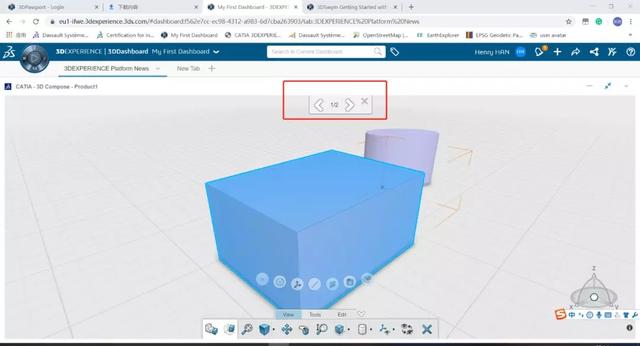

2020x中，用户可一次性选中多个模型子部件后，直接右键选择Focus on命令，即可以类似于幻灯片播放的形式对每个子部件进行拉近显示操作。

(三)总结

3D Play的立意之初为：可以加载浏览任何保存在3D体验平台中的数据。

因此，按照以上宗旨，在2020x 3D Play的诸多功能增强中包含了相当多的最新支持数据格式，而这一趋势将会继续保持下去，即会支持越来越多的数据格式文件。

同时，3D Play与其他诸如3D Compose、3D Annotation Experience、3D Annotation Insight等其他网页端APP的界线将会逐渐模糊。很多之前只能在特定APP才能加载的文件和数据，也会在3D Play中逐渐得到支持，用户体验得以优化。
