双电阻差分电流采样_可编程线性恒流源电路之漏电流型：基于PAC芯片GP8102、GP8202...

PAC芯片GP8102和GP8202为专用的可编程线性恒压恒流驱动芯片，通过外围功率器件(三极管、MOS)的配合，可以实现可编程的恒压或者恒流输出。

编程方式有两种，GP8102支持PWM编程，即PWM占空比0%-100%线性变化，对应输出值从最小到最大的线性变化。GP8202支持I2C接口编程，即直接通过写入数据使得输出值从最小到最大的线性变化，并且GP8202内置了EEPROM，可以将编程值记录在芯片内部，设定值掉电后不丢失。

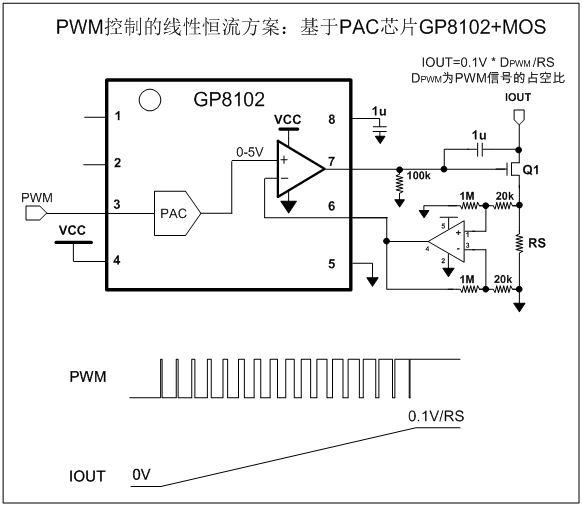

电路原理：GP8102内部的运放与外围的MOS管和低端电流采样电路组成闭环，电流采样电路通过串接入采样电阻RS，并将RS两端电压VRS通过差分运放LM321放大50倍后作为VFB反馈到GP8102内部运放的负输入端，而内部运放的正输入端为PAC的输出电压5V*DPWM(DPWM为输入PWM信号的占空比)，根据运放的虚短特性VFB也为5V*DPWM，可以采样电阻两端电压VRS=VFB/50=0.1V*DPWM，所以获得输出电流IOUT=0.1V * DPWM /RS，DPWM为PWM信号的占空比。如果选择RS=0.1Ω，则IOUT=1A* DPWM，即IOUT在0-1A范围内可以通过PWM编程实现。

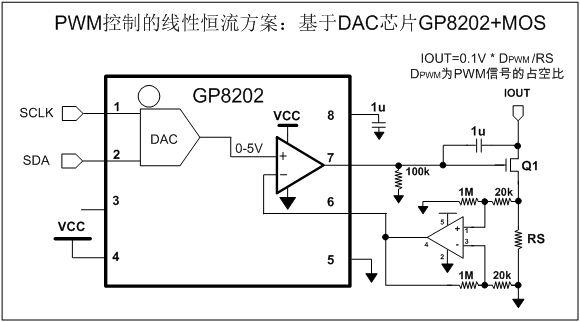

如果用GP8202代替GP8102，就可以实现通过I2C接口控制输出电流。

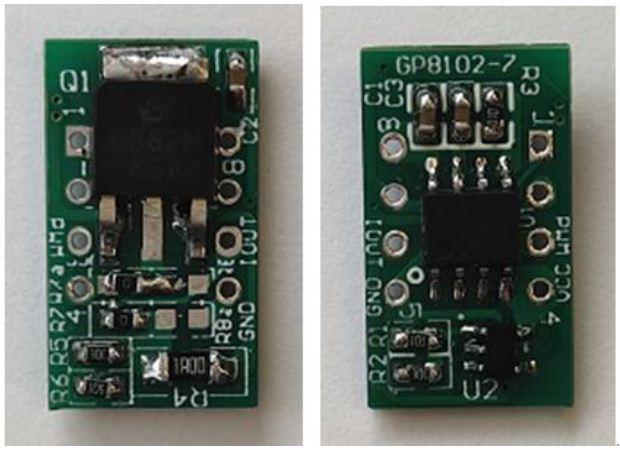

模块实物图

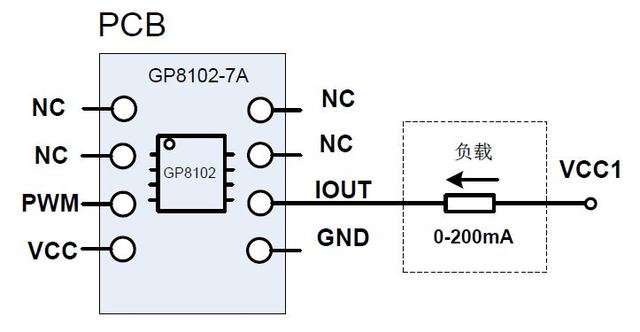

应用连接图
