mule构建rabbitmq客户端

本文采用mule的组件进行rabbitmq消息的发布实验。

1、参考文档

官方参考示例：示例地址

2、准备工具

名称	版本
AnypointStudio	6.4.4
mule-standalone	3.8.5
AMQP Connector	下载地址

3、外部准备条件

RabbitMQ服务器：启动并开放相应端口；

队列和交换器：创建队列（sales_queue），创建交换器（sales_exchange）；

通过RabbitMQ服务器创建队列，名为sales_queue，创建交换器，名为sales_exchange，并将该队列绑定到该交换器上。

4、mule工程

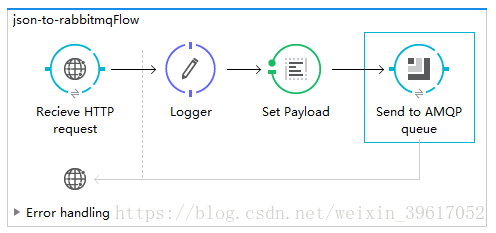

新建mule工程，通过拖拽右侧工具栏组件的方式搭建出完整的工作流，如图：

该工作流的配置文件为：

<?xml version="1.0" encoding="UTF-8"?>
<mule xmlns="http://www.mulesoft.org/schema/mule/core" xmlns:amqp="http://www.mulesoft.org/schema/mule/amqp" xmlns:doc="http://www.mulesoft.org/schema/mule/documentation" xmlns:http="http://www.mulesoft.org/schema/mule/http" xmlns:spring="http://www.springframework.org/schema/beans" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans-current.xsd
http://www.mulesoft.org/schema/mule/core http://www.mulesoft.org/schema/mule/core/current/mule.xsd
http://www.mulesoft.org/schema/mule/http http://www.mulesoft.org/schema/mule/http/current/mule-http.xsd
http://www.mulesoft.org/schema/mule/amqp http://www.mulesoft.org/schema/mule/amqp/current/mule-amqp.xsd">
    <amqp:connector doc:name="AMQP Connector" name="AMQP_Connector" validateConnections="true"/>
    <http:listener-config doc:name="HTTP Listener Configuration" host="localhost" name="HTTP_Listener_Configuration" port="8081"/>
    <amqp:connector name="AMQP_0_9_Connector" validateConnections="true" doc:name="AMQP-0-9 Connector"/>
    <flow name="json-to-rabbitmqFlow">
        <http:listener allowedMethods="POST" config-ref="HTTP_Listener_Configuration" doc:name="Recieve HTTP request" path="/"/>
        <logger message="#[message.inboundProperties.'http.query.params'.toString()]" level="INFO" doc:name="Logger"/>

        <set-payload value="#[message.inboundProperties.'http.query.params'.toString()]" doc:name="Set Payload"/>
        <amqp:outbound-endpoint doc:name="Send to AMQP queue" exchange-pattern="request-response" exchangeName="sales_exchange" queueName="sales_queue" responseTimeout="10000" connector-ref="AMQP_0_9_Connector" exchangeType="direct"/>
    </flow>
</mule>

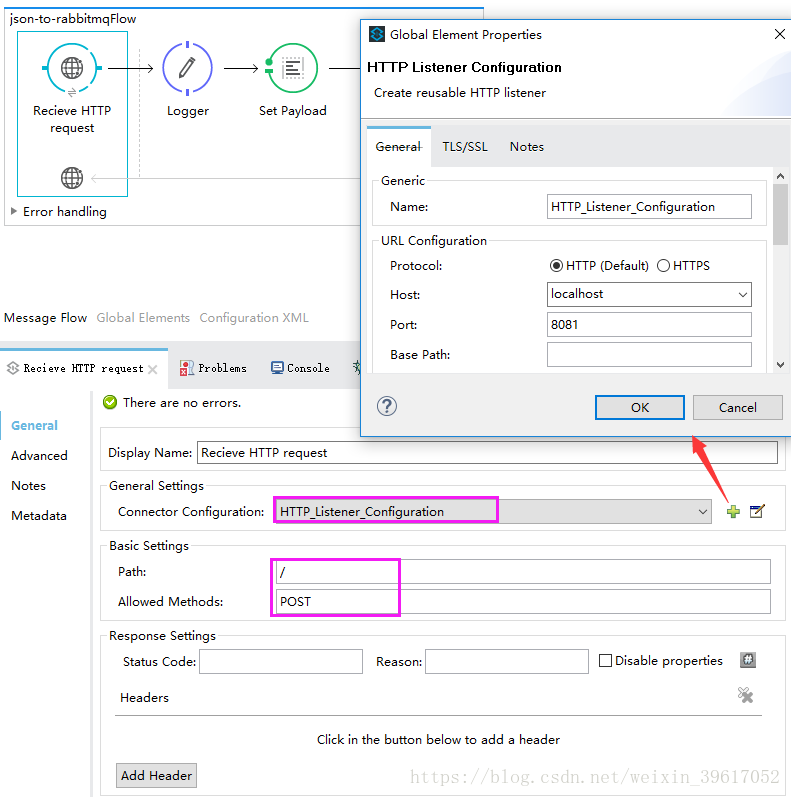

其中，http消息源的配置为：

Logger组件的Message属性设置为：#[message.inboundProperties.'http.query.params'.toString()]

Set Payload组件的Value属性设置为：#[message.inboundProperties.'http.query.params'.toString()]

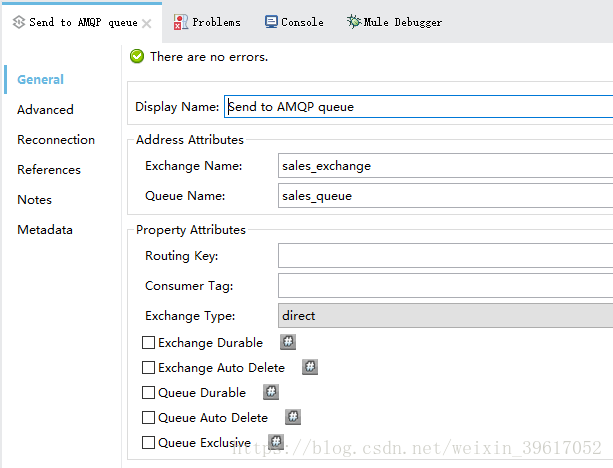

AMQP组件的配置：

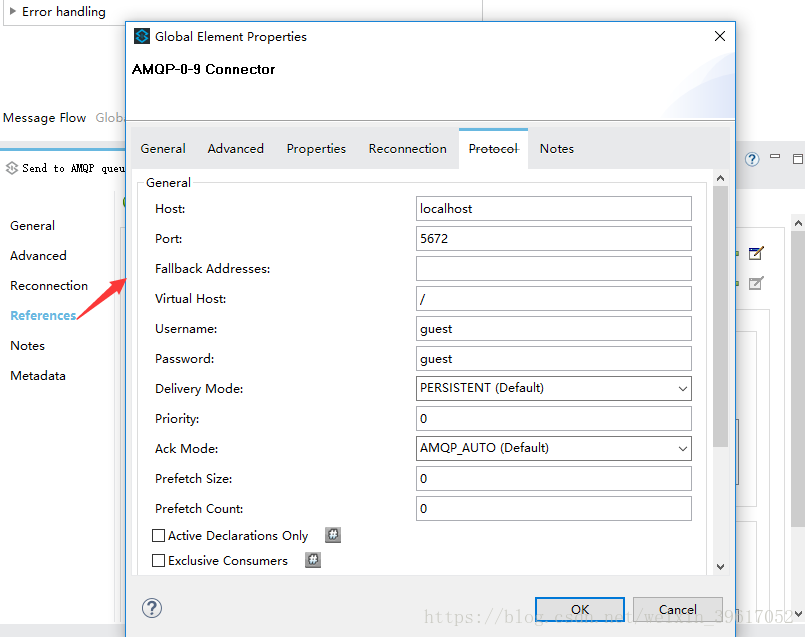

注意要加上amqp和rabbitmq服务器的连接配置：

5、运行测试

启动mule工程：选中项目，右键Run As，选择Mule Application；

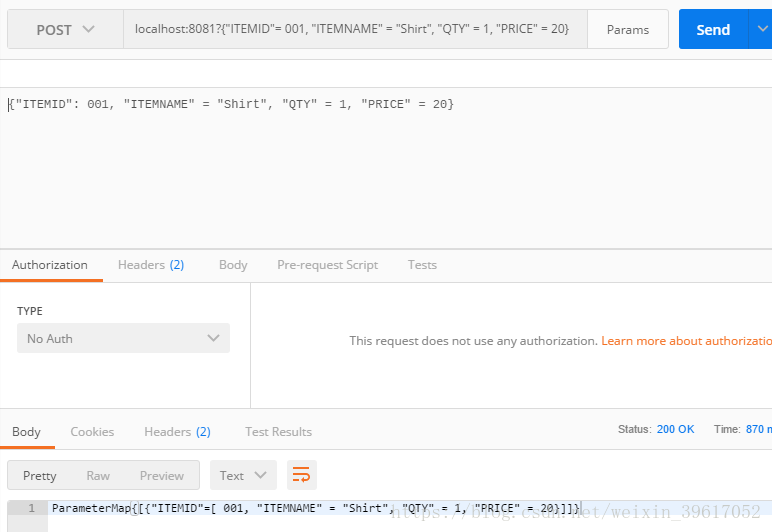

发送http请求：使用postman发送post请求到http://localhost:8081，并发送一个json数组作为消息内容，具体如图：

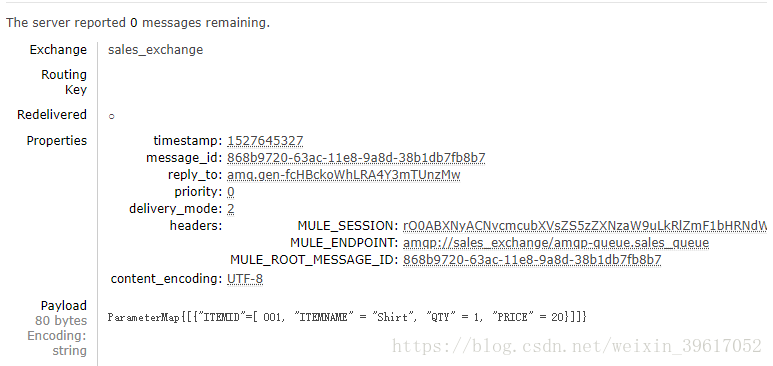

从RabbitMQ查看到队列以存入消息，消息为：

6、完整的消息收发实验

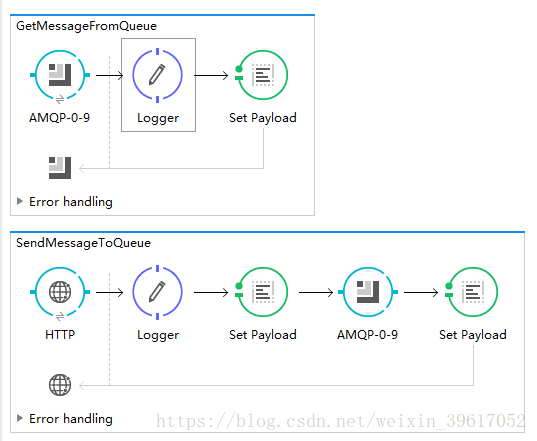

6.1mule工程

6.2配置文件

<?xml version="1.0" encoding="UTF-8"?>

<mule xmlns:redis="http://www.mulesoft.org/schema/mule/redis" xmlns:file="http://www.mulesoft.org/schema/mule/file" xmlns:json="http://www.mulesoft.org/schema/mule/json" xmlns:amqp="http://www.mulesoft.org/schema/mule/amqp" xmlns:http="http://www.mulesoft.org/schema/mule/http"
    xmlns="http://www.mulesoft.org/schema/mule/core" xmlns:doc="http://www.mulesoft.org/schema/mule/documentation"
    xmlns:spring="http://www.springframework.org/schema/beans"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://www.mulesoft.org/schema/mule/http http://www.mulesoft.org/schema/mule/http/current/mule-http.xsd
http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans-current.xsd
http://www.mulesoft.org/schema/mule/core http://www.mulesoft.org/schema/mule/core/current/mule.xsd
http://www.mulesoft.org/schema/mule/amqp http://www.mulesoft.org/schema/mule/amqp/current/mule-amqp.xsd
http://www.mulesoft.org/schema/mule/file http://www.mulesoft.org/schema/mule/file/current/mule-file.xsd
http://www.mulesoft.org/schema/mule/json http://www.mulesoft.org/schema/mule/json/current/mule-json.xsd
http://www.mulesoft.org/schema/mule/redis http://www.mulesoft.org/schema/mule/redis/current/mule-redis.xsd">
    <http:listener-config name="HTTP_Listener_Configuration" host="0.0.0.0" port="8081" doc:name="HTTP Listener Configuration"/>
    <amqp:connector name="AMQP_0_9_Connector" validateConnections="true" doc:name="AMQP-0-9 Connector"/>
    <redis:config name="Redis__Configuration" doc:name="Redis: Configuration"/>

    <flow name="GetMessageFromQueue">
        <amqp:inbound-endpoint queueName="test" queueDurable="true" responseTimeout="10000" exchange-pattern="request-response" connector-ref="AMQP_0_9_Connector" doc:name="AMQP-0-9"/>
        <logger message="接收到的消息是：#[message]" level="INFO" doc:name="Logger"/>
        <set-payload doc:name="Set Payload"/>
    </flow>

    <flow name="SendMessageToQueue">
        <http:listener config-ref="HTTP_Listener_Configuration" path="/" allowedMethods="POST" doc:name="HTTP"/>
        <logger message="要发送的消息是：#[message.inboundProperties.'http.query.params'.toString()]" level="INFO" doc:name="Logger"/>
        <set-payload value="#[message.inboundProperties.'http.query.params'.toString()]" doc:name="Set Payload"/>
        <amqp:outbound-endpoint queueName="test" queueDurable="true" responseTimeout="10000" connector-ref="AMQP_0_9_Connector" doc:name="AMQP-0-9"/>
        <set-payload value="#[message.inboundProperties.'http.query.params'.toString()]" doc:name="Set Payload"/>
    </flow>

</mule>

6.3日志采集

项目中的日志使用的是log4j2框架，将日志分三种形式导出：推送到socket的4560端口；打印到控制台；写入文件夹。

log4j2.xml的配置文件为：

<?xml version="1.0" encoding="UTF-8"?>
<Configuration>
    <Appenders>
        <Socket name="Socket" host="127.0.0.1" port="4560">
            <JsonLayout compact="true" eventEol="true" />
            <SerializedLayout />
            <PatternLayout pattern="%d{HH:mm:ss.SSS} [%t] %-5level %C{2} (%F:%L) %L- %msg%n" />
        </Socket>
        <Console name="STDOUT" target="SYSTEM_OUT">
            <!-- 输出格式  布局-->
            <PatternLayout pattern="%d %-5p [%t] %C{2} (%F:%L) - %m%n"/>
        </Console>
        <File name="MyFile" fileName="F:/data/logs/log4j2test.log">
            <PatternLayout pattern="%d{HH:mm:ss.SSS} [%t] %-5level %C{2} (%F:%L) %L- %msg%n" />
        </File>
    </Appenders>
    <Loggers>
        <Root level="info">
            <AppenderRef ref="Socket"/>
            <AppenderRef ref="STDOUT"/>
            <AppenderRef ref="MyFile"/>
        </Root>
    </Loggers>
</Configuration>

6.4配置ELK日志采集框架

ELK日志框架的搭建示例：查看网址

其中logstash的配置文件log4j2.conf为

input {
  tcp {
    port => 4560
    codec => json
  }
}
filter {
  date {
    match => [ "timeMillis", "UNIX_MS" ]
  }
  }
output {
    stdout {
      codec => rubydebug
    }
    elasticsearch {
        action => "index"
		codec  => plain { charset => "UTF-8" }
        hosts  => "localhost:9200"
        index  => "logstash-%{+YYYY.MM.dd}"
    }
}

7、测试运行项目

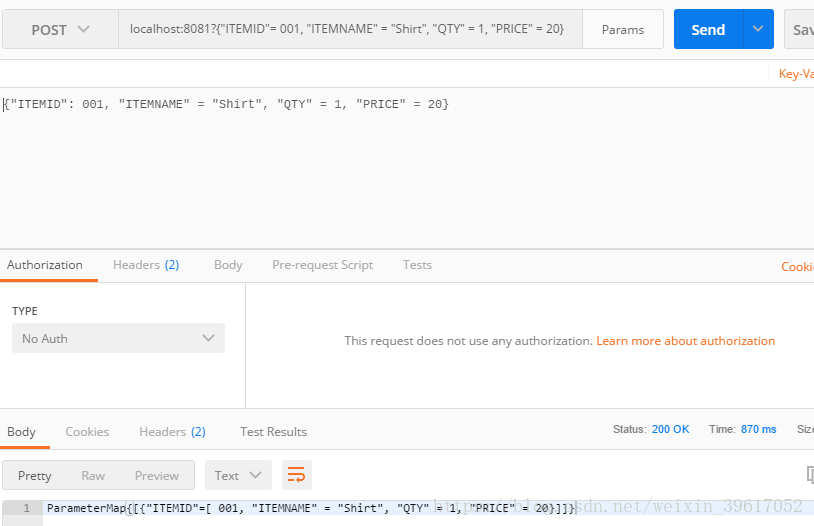

启动该mule工程后可从日志查看到完成了消息的收发。

注意：这个工程发送的队列是test，需要在客户端新建该队列。
