NP路由器——OE要点整理

实习期间开始学习的NP路由器的部分要点，准备把做的笔记一点点整理出来~可能有很多地方整理得不够清晰，毕竟本人也只是刚开始学习，还望海涵。

OE的保序功能

1. 当NP有空闲线程时，IQM会送新包给NP，并且产生一个PAC_ID。
2. PBA同时将PAC_ID注册到OE队列，完成“取号”动作
3. NP多个线程可以同时处理不同的报文，最后发送Transmit指令给OE
   1)如果有需要也可以“插队”
   ①可以将当前PAC_ID切换至其他有序流的队尾；
   ②直接切换至无序流，报文直接调度出队。
   2)OE始终调度有序流队首的PAC_ID，直至队列为空；
4. OE将发送dispatch命令行给IQM，完成报文的发送。

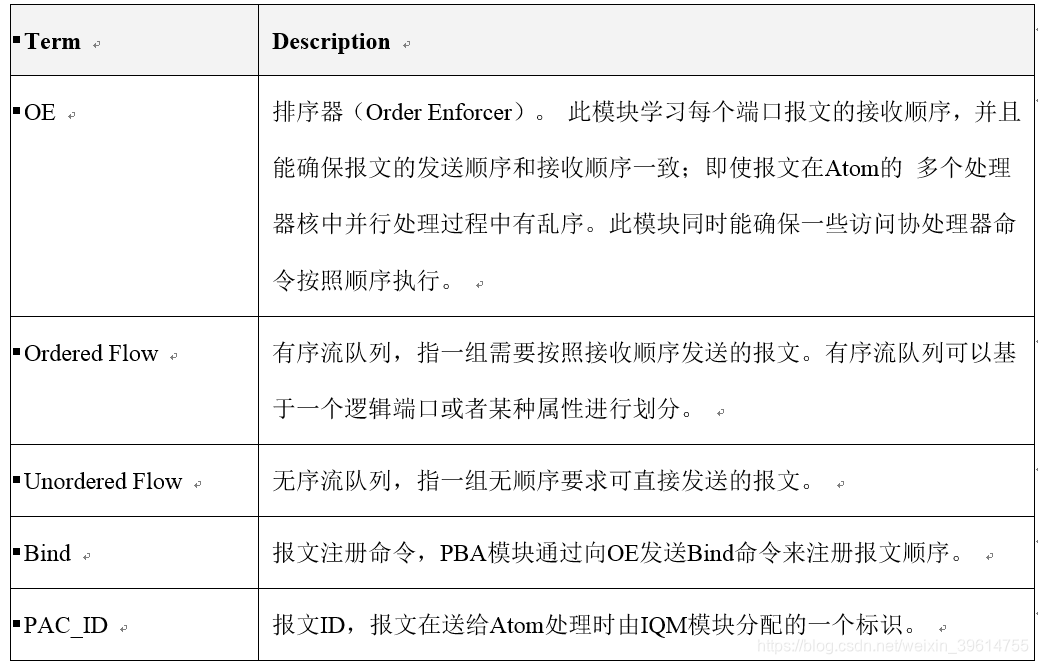

常用名词

有序流和无序流示意图

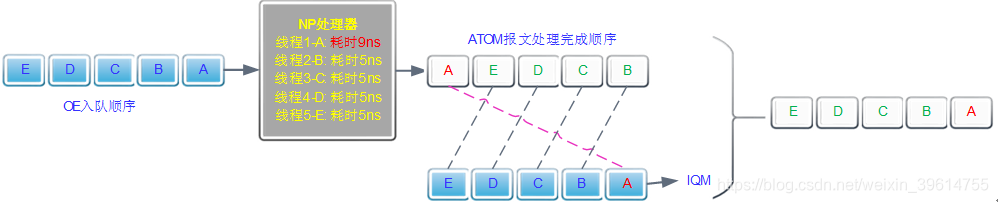

有序流示意图：

无序流示意图：
