1 存储器的地址译码

注：
1kb=2^10b
全译码器的译码输出端数目=译码器内与门的数目

分清存储器的地址线、字线、位线。

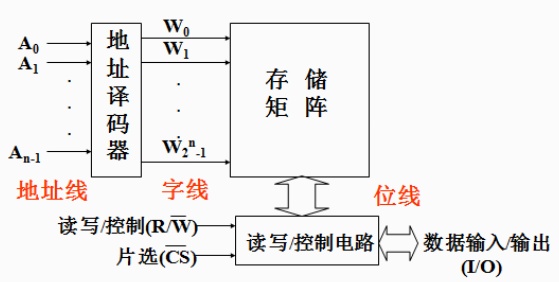

• 地址线经全译码产生2^n根字线
• 字线寻址存储矩阵
• 位线读取数据

---

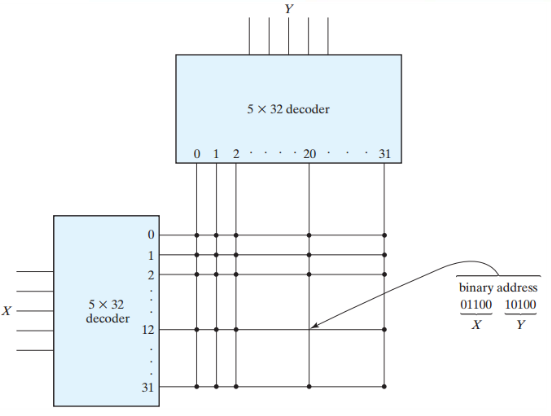

如下图，当存储容量比较大的时候，如1k*4的RAM，我们不会使用一个10线-1024线二进制译码器实现地址译码，而会使用两个5线-32线译码器构成矩阵译码结构。2^5*2^5=2^10=1k

最后来看一个真实的64k的DRAM地址复用的示意图。
