前言

在上篇 浅谈 Android 内存监控(上) 中，我们聊了 LeakCanary，微信的 Matirx 和美团的 Probe，它们各自有不同的应用场景，例如，在开发测试环境，我们会偏向用 LeakCanary，因为它能提供最完善的内存泄露机制和最详细的日志，非常方便定位问题，但它的不足之处就是，对性能影响比较大，所以如果要应用于线上生产环境，我们通常会考虑 Matrix 和 Probe，Matrix 除了提供 Activity/Fragment 对象泄露检测，它还支持重复 Bitamp 检测，同时它还会裁剪 hprof 文件，大大提高上传的成功率。而 Probe 的亮点在于，它不是对源 hprof 文件进行裁剪，而是 hook 了生成 hprof 的 native 方法，直接生成裁剪后的 hprof，这个优化能降低分析 hprof 文件的内存占用，提供分析的成功率。可惜的是，Probe 是个闭源的项目，没办法拿来主义。

关于 dumpHprofData

不管是 Matrix 也好，Probe 也好，它们都有一个痛点，没有解决调用 Debug.dumpHprofData() 带来的卡顿阻塞问题，dumpHprofData 是用来调用生成 hprof 文件，在生成过程中，整个页面会卡住，用户是没办法进行操作，至于为什么会带来这样的影响，我们可以通过源码去一探究竟。

Debug.dumpHprofData() 最终会通过 JNI 调用到 native 方法：

// art/runtime/native/dalvik_system_VMDebug.cc

static void VMDebug_dumpHprofData(JNIEnv* env, jclass, jstring javaFilename, jint javaFd){

// Only one of these may be null.

// 忽略一些判断代码

hprof::DumpHeap(filename.c_str(), fd, false);

}

// art/runtime/hprof/hprof.cc

void DumpHeap(const char* filename, int fd, bool direct_to_ddms){

// 忽略一些判断代码

ScopedSuspendAll ssa(__FUNCTION__, true /* long suspend */);

Hprof hprof(filename, fd, direct_to_ddms);

// 开始执行 Dump 操作

hprof.Dump();

}

复制代码

从源码中，我们可以看到在进行 Dump 操作之前，会构造一个 ScopedSuspendAll 对象，用来暂停所有的线程，然后再析构方法中恢复：

// 暂停所有线程

ScopedSuspendAll::ScopedSuspendAll(const char* cause, bool long_suspend) {

Runtime::Current()->GetThreadList()->SuspendAll(cause, long_suspend);

}

// 恢复所有线程

ScopedSuspendAll::~ScopedSuspendAll() {

Runtime::Current()->GetThreadList()->ResumeAll();

}

复制代码

这个暂停操作，对用户体验是种极大的伤害，可以通过取巧的方式去规避，例如，新开个进程来显示 loading 页面，APP 退到后台去执行 dump 等等，但并没有真正解决这个问题。

KOOM

最近快手开源了一个内存监控库叫 KOOM，这个库有不少亮点：

实现了 Probe：Android线上OOM问题定位组件 中提出 hook 生成 hprof 的 native 方法

解决了 dumpHprofData 方法阻塞问题

使用了 LeakCanary2 中使用的 hprof 分析库 shark

裁剪 hprof

KOOM 通过 xhook 实现 PLT hook，通过 hook 两个虚拟机方法 open() 和 writ() 来实现裁剪 hprof：

JNIEXPORT void JNICALL

Java_com_kwai_koom_javaoom_dump_StripHprofHeapDumper_initStripDump(JNIEnv *env, jobject jObject){

hprofFd = -1;

hprofName = nullptr;

isDumpHookSucc = false;

xhook_enable_debug(0);

/**

*

* android 7.x，write方法在libc.so中

* android 8-9，write方法在libart.so中

* android 10，write方法在libartbase.so中

* libbase.so是一个保险操作，防止前面2个so里面都hook不到(:

*

* android 7-10版本，open方法都在libart.so中

* libbase.so与libartbase.so，为保险操作

*/

xhook_register("libart.so", "open", (void *)hook_open, nullptr);

xhook_register("libbase.so", "open", (void *)hook_open, nullptr);

xhook_register("libartbase.so", "open", (void *)hook_open, nullptr);

xhook_register("libc.so", "write", (void *)hook_write, nullptr);

xhook_register("libart.so", "write", (void *)hook_write, nullptr);

xhook_register("libbase.so", "write", (void *)hook_write, nullptr);

xhook_register("libartbase.so", "write", (void *)hook_write, nullptr);

xhook_refresh(0);

xhook_clear();

}

复制代码

可以看到在不同的 Android 版本中，要 hook 的位置都有所区别。

在 hook 方法后，我们实现对指定的 hprof 文件进行裁剪，所以，会先通过 hprofName() 这个 JNI 方法来标记：

JNIEXPORT void JNICALL Java_com_kwai_koom_javaoom_dump_StripHprofHeapDumper_hprofName(

JNIEnv *env, jobject jObject, jstring name){

hprofName = (char *)env->GetStringUTFChars(name, (jboolean *)false);

}

复制代码

接着，在 hook_open() 方法获取文件的 FD：

int hook_open(const char *pathname, int flags, ...){

va_list ap;

va_start(ap, flags);

int fd = open(pathname, flags, ap);

va_end(ap);

if (hprofName == nullptr) {

return fd;

}

if (pathname != nullptr && strstr(pathname, hprofName)) {

// 获取 FD

hprofFd = fd;

isDumpHookSucc = true;

}

return fd;

}

复制代码

最后，在 hook_write() 方法中过滤掉要裁剪的数据，这里的代码细节我们就不去讨论了，有兴趣可以去看看源码。

解决 Dump 阻塞问题

上面我们说到，在执行 dumpHprofData 方法时，会先暂停进程中所有的线程，后面再重新恢复，所以即使将这个操作放到异步线程也是没办法解决的。

KOOM 在解决这个问题上，用了一个非常赞的思路，通过 fork 子进程去执行 dumpHprofData 方法。 fork 进程采用的是 "Copy On Write" 技术，只有在进行写入操作时，才会为子进程拷贝分配独立的内存空间，默认情况下，子进程可以和父进程共享同个内存空间，所以，当我们要执行 dumpHprofData 方法时，可以先 fork 一个子进程，它拥有父进程的内存副本，然后在子进程去执行 dumpHprofData 方法，而父进程则可以正常继续运行，相关源码如下：

try {

int pid = trySuspendVMThenFork();

if (pid == 0) {

Debug.dumpHprofData(path);

KLog.i(TAG, "notifyDumped:" + dumpRes);

//System.exit(0);

exitProcess();

} else {

resumeVM();

dumpRes = waitDumping(pid);

KLog.i(TAG, "hprof pid:" + pid + " dumped: " + path);

}

} catch (Exception e) {

e.printStackTrace();

}

复制代码

trySuspendVMThenFork 是一个 JNI 方法，用于暂停线程，并执行 fork 操作：

JNIEXPORT jint JNICALL Java_com_kwai_koom_javaoom_dump_ForkJvmHeapDumper_trySuspendVMThenFork(

JNIEnv *env, jobject jObject){

if (suspendVM == nullptr) {

initForkVMSymbols();

}

if (suspendVM != nullptr) {

suspendVM();

}

return fork();

}

bool initForkVMSymbols(){

bool res = false;

void *libHandle = kwai::linker::DlFcn::dlopen("libart.so", RTLD_NOW);

if (libHandle == nullptr) {

return res;

}

suspendVM = (void (*)())kwai::linker::DlFcn::dlsym(libHandle, "_ZN3art3Dbg9SuspendVMEv");

if (suspendVM == nullptr) {

__android_log_print(ANDROID_LOG_ERROR, "KOOM", "suspendVM is null!");

}

resumeVM = (void (*)())kwai::linker::DlFcn::dlsym(libHandle, "_ZN3art3Dbg8ResumeVMEv");

if (resumeVM == nullptr) {

__android_log_print(ANDROID_LOG_ERROR, "KOOM", "resumeVM is null!");

}

kwai::linker::DlFcn::dlclose(libHandle);

return suspendVM != nullptr && resumeVM != nullptr;

}

复制代码

在执行之前，会先调用 initForkVMSymbols() 执行初始化，这里是为了获取 suspendVM 和 resumeVM 这两个方法引用，接着在执行 fork 之前，先调用 suspendVM 暂停父进程的所有线程。

当 fork 执行成功后，会返回两次，当 pid == 0 时，这时候是在 fork 创建的子进程中，这时候我们可以执行 dumpHprofData 方法：

if (pid == 0) {

Debug.dumpHprofData(path);

KLog.i(TAG, "notifyDumped:" + dumpRes);

//System.exit(0);

exitProcess();

}

复制代码

执行完 dumpHprofData 方法后，直接退出关闭子进程，节省资源。

当 pid != 0 是，这时候是在父进程中，这时候我们只需要恢复之前暂停的线程即可：

resumeVM();

dumpRes = waitDumping(pid);

KLog.i(TAG, "hprof pid:" + pid + " dumped: " + path);

复制代码

同时我们继续在异步线程中等待子进程 Dump 操作结束。

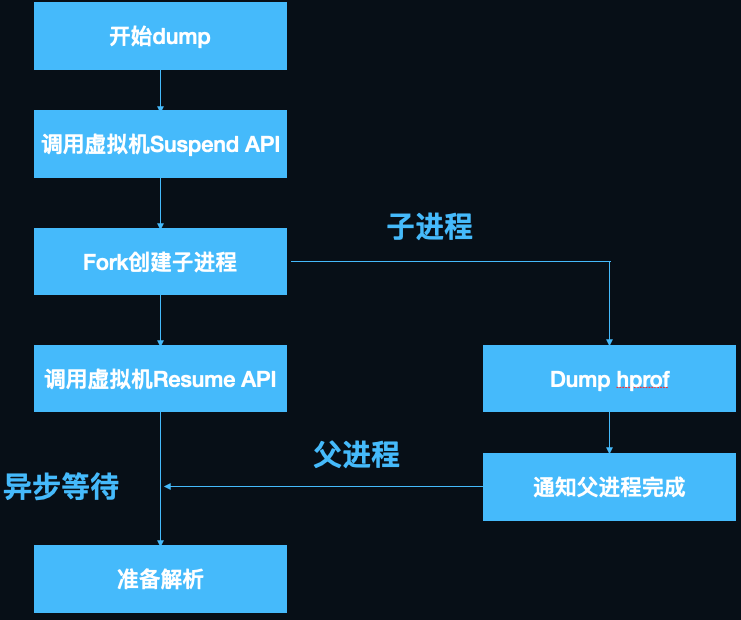

这里贴张 KOOM 团队给出的流程图：

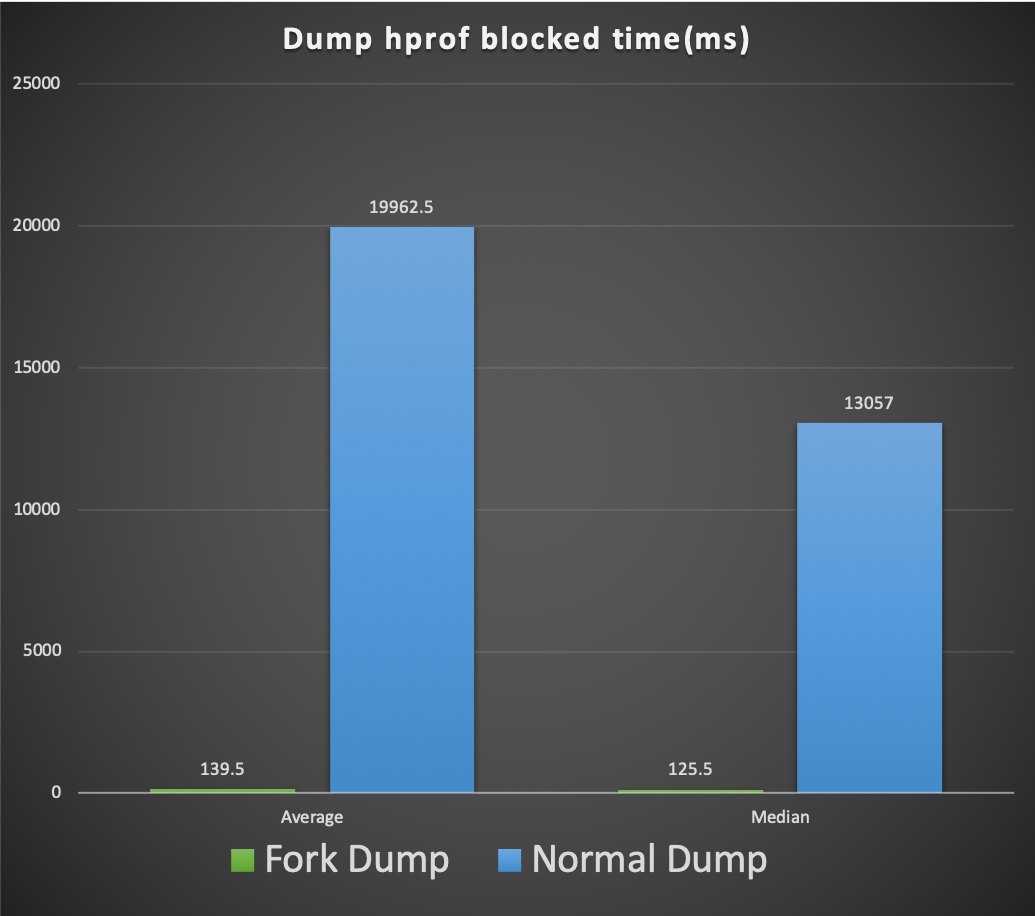

这样，我们可以将主进程调用 dumpHprofData 方法阻塞的时候，优化到 fork 子进程耗时时间。这里我再贴张 KOOM 团队给出的基准测试结果：

使用 Shark

LeakCanary2 重写了一个解析 hprof 文件的库，叫做 shark，它是用来代替原来的 haha，根据官方的说法，相比于 haha，shark 内存减少了10倍，速度快了6倍。KOOM 除了使用 shark 来解析，还在这个的基础上做了一些优化，减少了内存的占用，具体可以看源码。

小结

KOOM 的出现，提供了解决线上使用内存监控工具的一大障碍，我们完全可以基于 KOOM，再综合 Matrix 和 Probe 的优点，开发一款属于自己的线上内存监控工具。
