输入端口在FX2N的上部，下图是FX2N-48MR PLC的输入端口图。
关于电源输入和直流24V输出。我们在上面已介绍过，这里不在叙述。
FX2N的输入端口统一称为输入继电器X，其地址(就是端口的编号)是按八进制来编的，FX2N I/O点最多有256点，它规定了输入点最多是208点，编号为X0—X267。按八进制编号是X0-X7，X10-X17……X260-X267。当基本单元点数不够需增加扩展单元时，编号必须按顺序往下编，不能进行跳跃编号。
PLC 的输入口电路结构虽然类似，但也有很大差别，FX2N的输入口电路如下图所示( 仅表示一个点的其他点皆相同)
从图中电路可以看出，FX2N的输入电路是二个方向相反的发光二极管D1和D2并接所组成的光电耦合器输入电路，经过滤波器送入PLC内部控制电路。

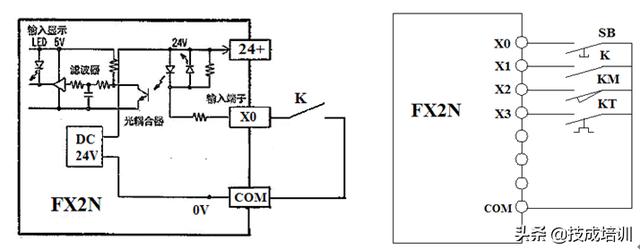

输入电路的作用是把外部的开关量信号状态送入PLC。外部开关量信号有2种，一种是无源信号，例如按钮，继电器触点，各种行程开关，手动开关等。其接入如下图。
K接在输入端X0和公共点COM之间。当K接通时，FX2N的DC24V电源经24+，D1，限压电阻，输入端子X0，形成回路，D1导通，这时X0相应的指示灯也点亮，表示X0有信号输入。当有多个输入时，COM为其公共点。如右图所示。

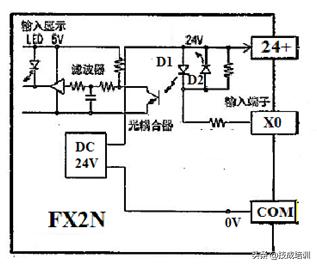

第二种信号为有源信号如各类有源传感器，接近开关，光电开关，红外开关等等。这类开关，一般为三线制，又分为NPN型集电极输出和PNP型集电极输出两种。FX2N对NPN型传感开关来说，可利用其本身的DC24V输出电源作为有源传感开关的电源，其接入如下图所示。
当有多个有源开关接入时，开关正极均接FX2N的24+端，负极接输入公共端COM，而开关的1N端则分别接入各个X的输入端子。数量太多时，还必须核算，FX2N的内部电源24V的容量不能小于有源开关的容量之和。否则，必须外加24V电源给有源开关供电。

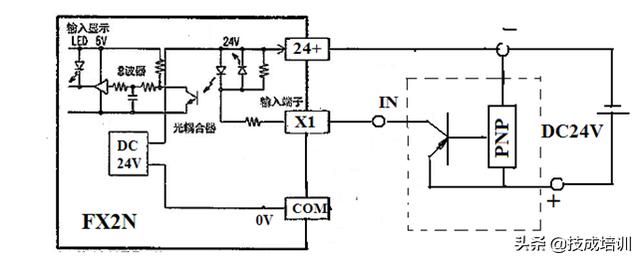

FX2N在外接电源的情况下，也可以用PNP型集电极输出传感开关，其接入如下图所示。
这是发光二极管D2在外接电源下导通，经光电耦合滤波将信号送入PLC内部控制电路，其电流回路留给大家自己去分析。
不同PLC的输入电路是不尽相同的。目前，很多PLC例如三菱FX3U，台达EX，ES等都具有二种接入方式，即所谓的源型(Source)和漏型(Sink)模式，其优点是利用内部24V电源，既可以接入NPN型，也可以接入PNP型开关。而不必外加电源。
