原标题：模拟计算器数字输入及显示

吴鉴鹰单片机开发板地址

店铺：【吴鉴鹰的小铺】

地址：【https://item.taobao.com/item.htm?_u=ukgdp5a7629&id=524088004171】

1．实验任务

(1).开机时，显示“0”

(2).第一次按下时，显示“D1”；第二次按下时，显示“D1D2”；第三按下时，显示“D1D2D3”，8个全显示完毕，再按下按键下时，给出“嘀”提示音。

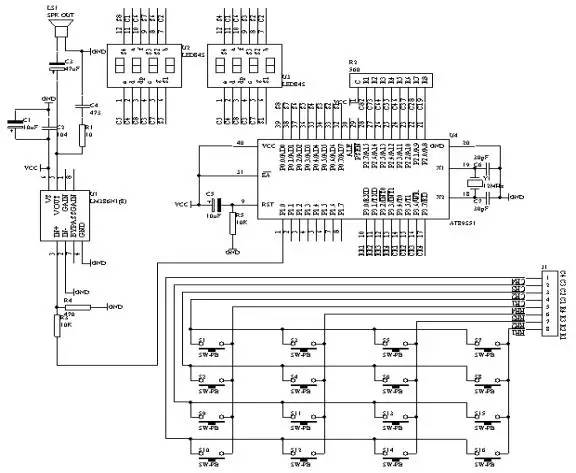

2．电路原理图

图4.23.1

3．系统板上硬件连线

(1).把“单片机系统”区域中的P1.0端口用导线连接到“音频放大模块”区域中的SPK IN端口上；

(2).把“单片机系统“区域中的P3.0－P3.7端口用8芯排线连接到“4X4行列式键盘”区域中的C1－C4 R1－R4端口上；

(3).把“单片机系统”区域中的P0.0－P0.7端口用8芯排线连接到“动态数码显示”区域中的A－H端口上；

(4).把“单片机系统：区域中的P2.0－P2.7端口用8芯排线连接到“动态数码显示”区域中的S1－S8端口上；

4．相关程序设计内容

(1).行列式键盘输入及按键功能设定；

(2).动态数码显示；

(3).数码显示方式处理；

5．汇编源程序

(略)

6．C语言源程序

#include

unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,

0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x00};

unsigned char code dispbitcode[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};

unsigned char dispbuf[8]={0,16,16,16,16,16,16,16};

unsigned char dispbitcount;

unsigned char temp;

unsigned char i,j;

unsigned char key;

unsigned char keypos;

bit alarmflag;

void change(unsigned char *p,unsigned char count)

{

while(count>0)

{

*(p+count)=*(p+count-1);

count--;

}

}

void main(void)

{

TMOD=0x01;

TH0=(65536-4000) / 256;

TL0=(65536-4000) % 256;

TR0=1;

ET0=1;

EA=1;

while(1)

{

P3=0xff;

P3_4=0;

temp=P3;

temp=temp & 0x0f;

if (temp!=0x0f)

{

for(i=50;i>0;i--)

for(j=200;j>0;j--);

temp=P3;

temp=temp & 0x0f;

if (temp!=0x0f)

{

temp=P3;

temp=temp & 0x0f;

switch(temp)

{

case 0x0e:

key=7;

break;

case 0x0d:

key=8;

break;

case 0x0b:

key=9;

break;

case 0x07:

key=10;

break;

}

if ((key>=0) && (key<10))

{

keypos++;

if(keypos<8)

{

change(dispbuf,keypos);

dispbuf[0]=key;

}

else

{

keypos=8;

alarmflag=1;

}

}

temp=P3;

P1_0=~P1_0;

temp=temp & 0x0f;

while(temp!=0x0f)

{

temp=P3;

temp=temp & 0x0f;

}

alarmflag=0;

}

}

P3=0xff;

P3_5=0;

temp=P3;

temp=temp & 0x0f;

if (temp!=0x0f)

{

for(i=50;i>0;i--)

for(j=200;j>0;j--);

temp=P3;

temp=temp & 0x0f;

if (temp!=0x0f)

{

temp=P3;

temp=temp & 0x0f;

switch(temp)

{

case 0x0e:

key=4;

break;

case 0x0d:

key=5;

break;

case 0x0b:

key=6;

break;

case 0x07:

key=11;

break;

}

if ((key>=0) && (key<10))

{

keypos++;

if(keypos<8)

{

change(dispbuf,keypos);

dispbuf[0]=key;

}

else

{

keypos=8;

alarmflag=1;

}

}

temp=P3;

P1_0=~P1_0;

temp=temp & 0x0f;

while(temp!=0x0f)

{

temp=P3;

temp=temp & 0x0f;

}

alarmflag=0;

}

}

P3=0xff;

P3_6=0;

temp=P3;

temp=temp & 0x0f;

if (temp!=0x0f)

{

for(i=50;i>0;i--)

for(j=200;j>0;j--);

temp=P3;

temp=temp & 0x0f;

if (temp!=0x0f)

{

temp=P3;

temp=temp & 0x0f;

switch(temp)

{

case 0x0e:

key=1;

break;

case 0x0d:

key=2;

break;

case 0x0b:

key=3;

break;

case 0x07:

key=12;

break;

}

if ((key>=0) && (key<10))

{

keypos++;

if(keypos<8)

{

change(dispbuf,keypos);

dispbuf[0]=key;

}

else

{

keypos=8;

alarmflag=1;

}

}

temp=P3;

P1_0=~P1_0;

temp=temp & 0x0f;

while(temp!=0x0f)

{

temp=P3;

temp=temp & 0x0f;

}

alarmflag=0;

}

}

P3=0xff;

P3_7=0;

temp=P3;

temp=temp & 0x0f;

if (temp!=0x0f)

{

for(i=50;i>0;i--)

for(j=200;j>0;j--);

temp=P3;

temp=temp & 0x0f;

if (temp!=0x0f)

{

temp=P3;

temp=temp & 0x0f;

switch(temp)

{

case 0x0e:

key=0;

break;

case 0x0d:

key=13;

break;

case 0x0b:

key=14;

break;

case 0x07:

key=15;

break;

}

if ((key>=0) && (key<10))

{

keypos++;

if(keypos<8)

{

change(dispbuf,keypos);

dispbuf[0]=key;

}

else

{

keypos=8;

alarmflag=1;

}

}

temp=P3;

P1_0=~P1_0;

temp=temp & 0x0f;

while(temp!=0x0f)

{

temp=P3;

temp=temp & 0x0f;

}

alarmflag=0;

}

}

}

}

void t0(void) interrupt 1 using 0

{

TH0=(65536-4000) / 256;

TL0=(65536-4000) % 256;

P0=dispcode[dispbuf[dispbitcount]];

P2=dispbitcode[dispbitcount];

dispbitcount++;

if (dispbitcount==8)

{

dispbitcount=0;

}

if (alarmflag==1)

{

P1_1=~P1_1;

}

}
