Activiti命令拦截器和设计模式

Activiti命令拦截器和责任链设计模式

使用场景

每个对流程的操作都可以看成一个命令command，Activiti会对每个命令进行拦截处理，Activiti的命令拦截用到了命令模式和责任链模式，

命令模式的本质在于将命令进行封装，发出命令和执行命令分离；

职责链模式只需要将请求放入职责链上，其处理细节和传递都不需要考虑；

执行入口

commandExecutor是命令执行的入口。

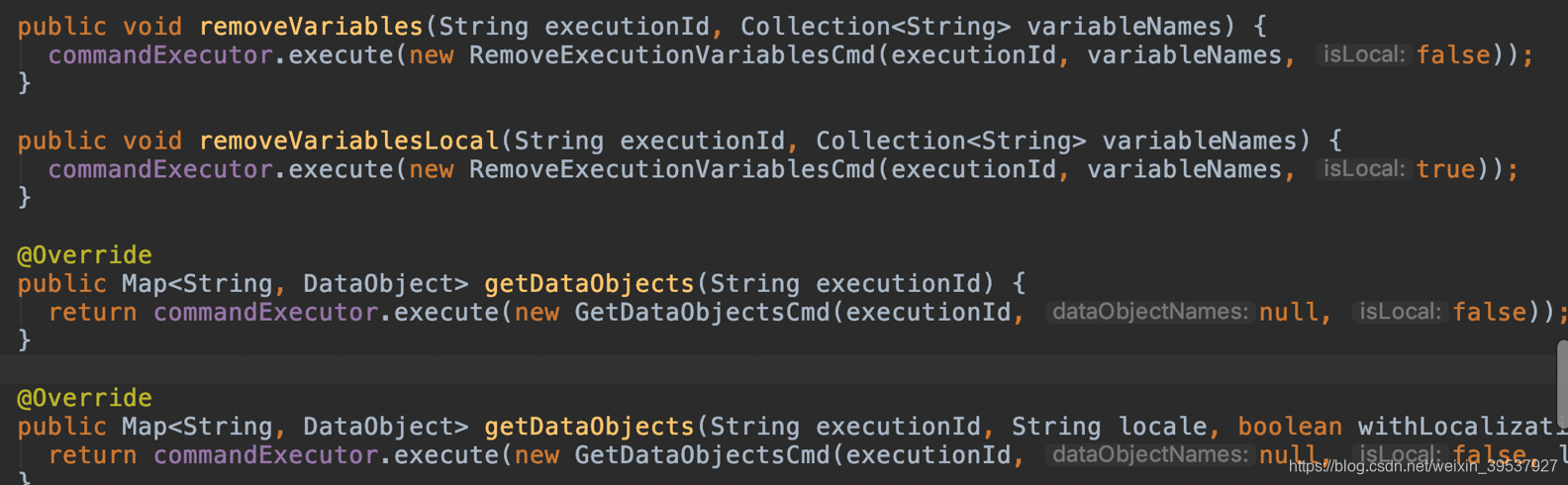

在命令来临时，service会调用commandExecutor的execute方法，例如runtimeService。所以commandExecutor是命令执行的第一步。

那么Activiti是什么时候给service注入commandExecutor的呢？

在ProcessEngineConfigurationImpl中init方法中会initServices，其又在初始化的时候注入commandExecutor，源码如下：

public void initServices() {
    initService(repositoryService);
    initService(runtimeService);
    initService(historyService);
    initService(identityService);
    initService(taskService);
    initService(formService);
    initService(managementService);
    initService(dynamicBpmnService);
  }

  public void initService(Object service) {
    if (service instanceof ServiceImpl) {
      ((ServiceImpl) service).setCommandExecutor(commandExecutor);//注入了commandExecutor
    }
  }

命令模式的表现

上面分析了命令执行的第一步，就是调用CommandExecutor.execute方法，然后我们跟踪去看这个execute方法，在子类CommandExecutorImpl中看到了实际的调用。

protected CommandInterceptor first;	//拦截器

@Override
  public <T> T execute(CommandConfig config, Command<T> command) {
    return first.execute(config, command);	//实际调用的是拦截器的execute方法
  }

然后我们对比命令模式的几个特性：

1. 将命令进行封装——Activiti封装成了Command对象；
2. 命令发出者和执行者分离——Activiti将任务最重交给了CommandInterceptor（CommandInvoker）来执行，而不是直接让CommandExecutor执行，就是命令模式解耦的体现。

责任链模式的表现 & 拦截器顺序

在ProcessEngineConfigurationImpl中init方法中会initCommandExecutor，其中指定了第一个拦截器。

public void initCommandExecutor() {
    if (commandExecutor == null) {
      CommandInterceptor first = initInterceptorChain(commandInterceptors);
        //指定first
      commandExecutor = new CommandExecutorImpl(getDefaultCommandConfig(), first);
    }
  }

对于整个拦截器链的设置在initCommandInterceptors中。

public void initCommandInterceptors() {
    if (commandInterceptors == null) {
      commandInterceptors = new ArrayList<CommandInterceptor>();
      if (customPreCommandInterceptors != null) {
        commandInterceptors.addAll(customPreCommandInterceptors);//自定义前置拦截器
      }
      commandInterceptors.addAll(getDefaultCommandInterceptors());//默认拦截器
      if (customPostCommandInterceptors != null) {
        commandInterceptors.addAll(customPostCommandInterceptors);//自定义后置拦截器
      }
      commandInterceptors.add(commandInvoker);//最后的是commanInvoker
    }
  }

我们再看看默认拦截器的设置，默认拦截器:log->transaction->context。

public Collection<? extends CommandInterceptor> getDefaultCommandInterceptors() {
    List<CommandInterceptor> interceptors = new ArrayList<CommandInterceptor>();
    interceptors.add(new LogInterceptor());//日志拦截器
    CommandInterceptor transactionInterceptor = createTransactionInterceptor();
    if (transactionInterceptor != null) {
      interceptors.add(transactionInterceptor);//事务拦截器
    }
    if (commandContextFactory != null) {
        //上下文拦截器
      interceptors.add(new CommandContextInterceptor(commandContextFactory, this));
    }
    if (transactionContextFactory != null) {
      interceptors.add(new TransactionContextInterceptor(transactionContextFactory));
    }
    return interceptors;
  }

我们再看看拦截器里面到底是做了什么，以log拦截器为例。

public <T> T execute(CommandConfig config, Command<T> command) {
    if (!log.isDebugEnabled()) {
      // do nothing here if we cannot log
      return next.execute(config, command);
    }
    log.debug("\n");
    log.debug("--- starting {} ---------", command.getClass().getSimpleName());
    try {
      return next.execute(config, command);
    } finally {
      log.debug("--- {} finished ------------", command.getClass().getSimpleName());
      log.debug("\n");
    }
  }

我们需要关注的就是return next.execute(config, command);这行代码，这也就是这个责任链执行的过程，每次都执行next的execute，直到没有next(commandInvoker)。

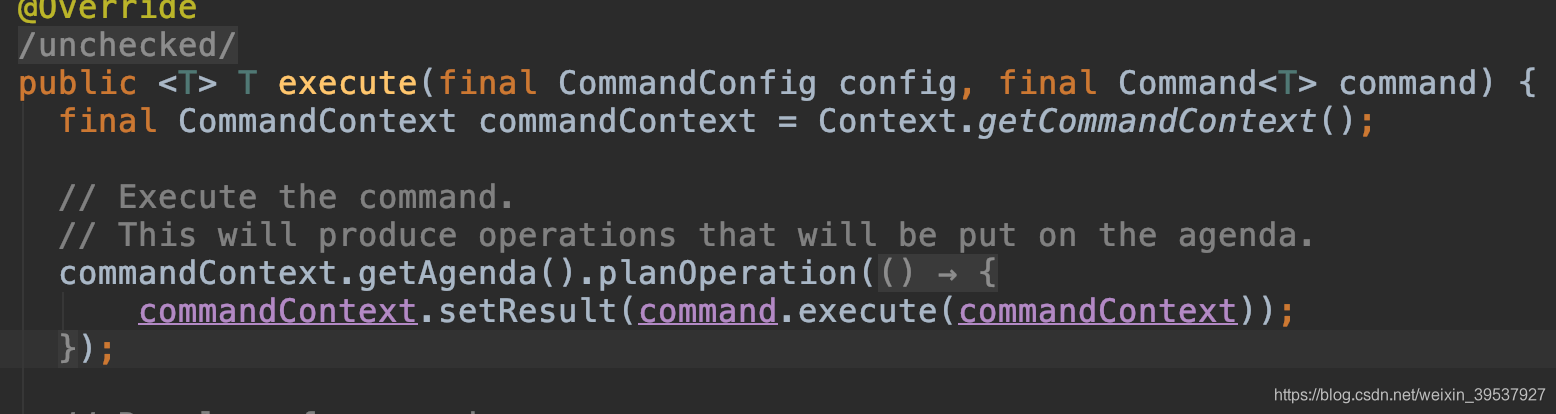

在CommandInvoker的execute方法中，最后是执行了传入的command的execute方法，就是具体命令的方法，各种service都是通过这种方式来运行各自具体的命令。

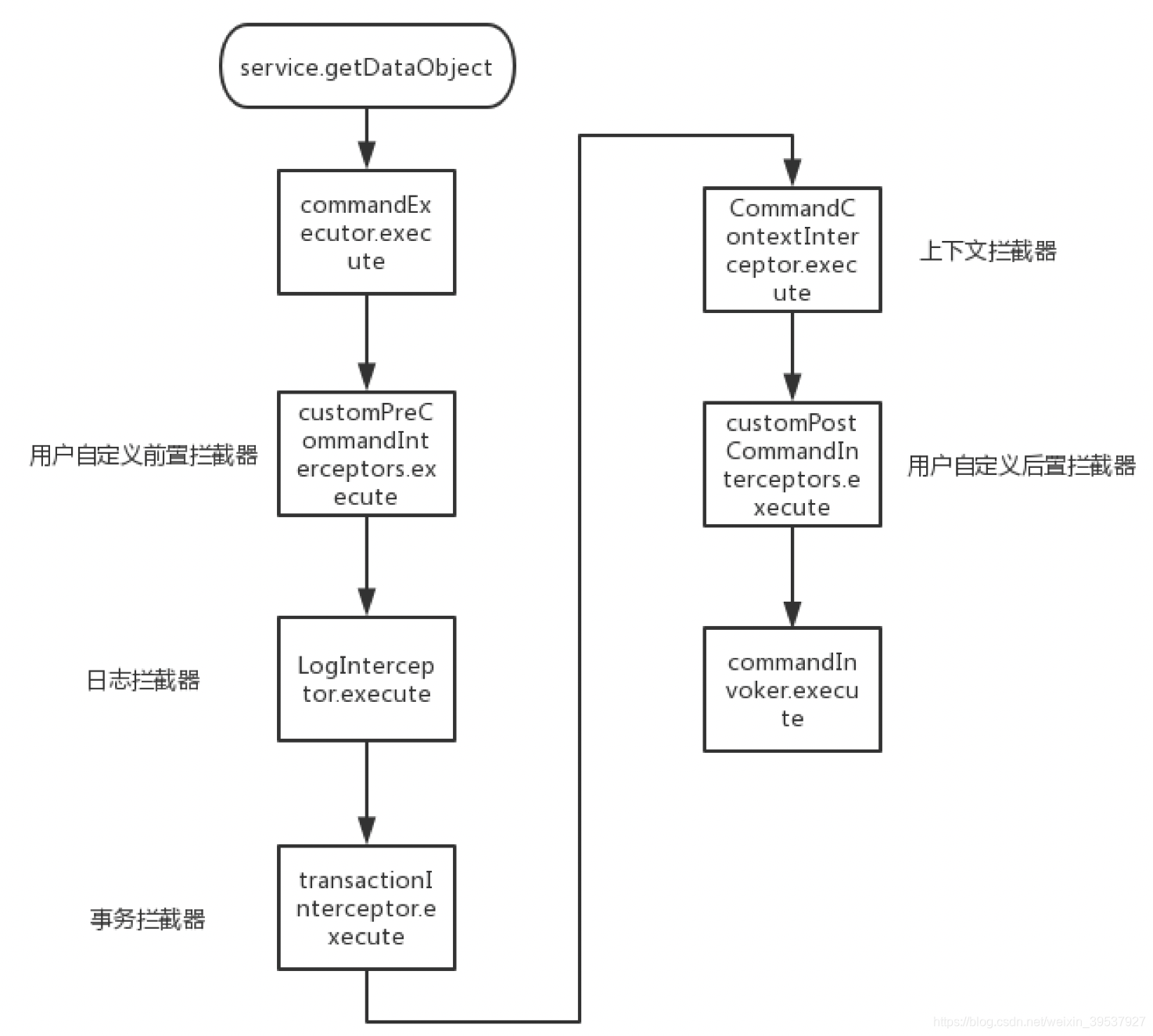

整个拦截器链调用过程如下：
