本号推荐过几种功能强大且易用的化学软件，例如化学绘图软件ChemWindow 【点击：ChemWindow 】、名声赫赫的ACD/ChemSketch【点击：ACD/ChemSketch】，以及手机版ChemDraw【点击：手机版的ChemDraw】等等，这些软件的使用为化学教学与学习带来了许多便利。其中用过手机版ChemDraw的读者希望能介绍一下电脑版的使用，下面就为大家介绍全球用户最多、最流行的化学绘图软件ChemDraw PC版。

ChemDraw作为使用最为广泛的化学结构绘制工具，为化学人提供了完整易用的绘图解决方案，成为化学工作者必备的工具。我们中学化学老师可以使用ChemDraw辅助课件与试卷的编辑制作，绘制分子结构、实验装置，编辑化学反应式等，提高备课效率，提高教学效果。

1版面介绍

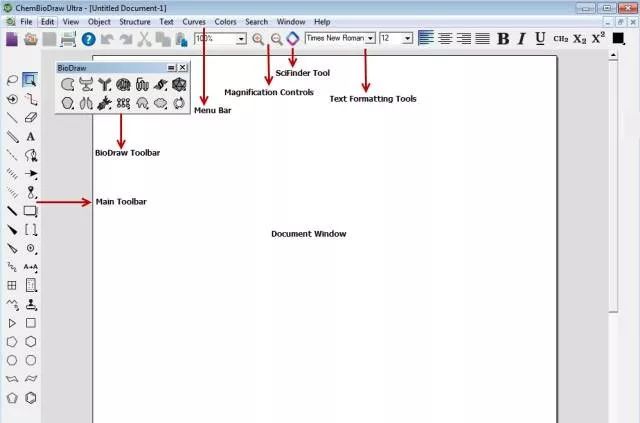

默认状态下，Chemdraw的用户界面如下图所示：

其中，主工具栏(Main Toolbar)包含了最常用的化学键、选择等绘图工具，主工具栏上的一些图标右下角有一个小黑三角，按住这些图标即可看到其中包含的次级工具栏；

生物绘图工具栏(BioDraw Toolbar)包含了添加生物和生物化学元素的绘图工具；

菜单栏(Menu Bar)包含了“文件”、“编辑”、“查看”等各项常用菜单，这些菜单的具体内容这里这里暂不做详细介绍；

放大率控制(Magnification Controls)和文本格式工具(Text Formatting Tools)分别用来调整放大率和文本的字体、字号；

文档视窗(Document Window)，即中间的空白区域，就是我们将要在上面绘制各种分子的地方。

2绘图实例

下面将展示四个实例，通过实例，大家能初步理解ChemDraw的各种工具的使用。

ChemDraw中存储了海量的化学分子结构图形，有些简单地化合物可以直接输入俗名即可获得其相应的结构。

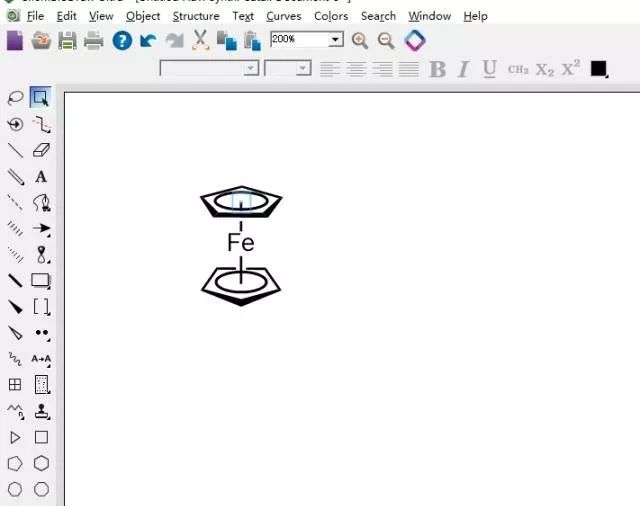

实例一：具有多中心连接位点的金属有机化合物，如二茂铁：

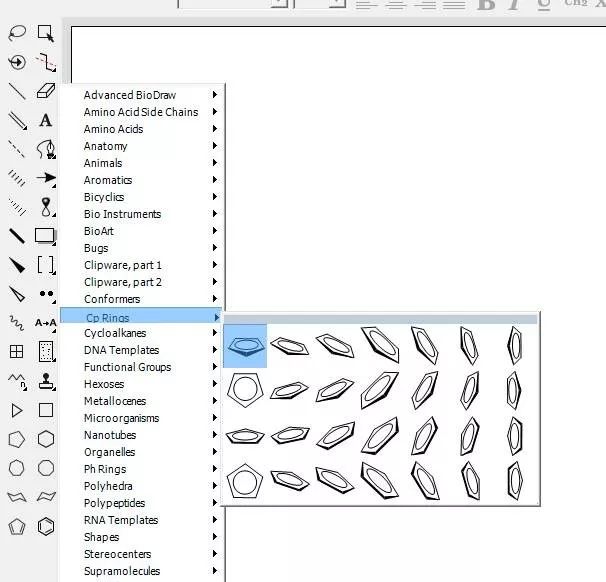

1.先用模板画出一个茂环；

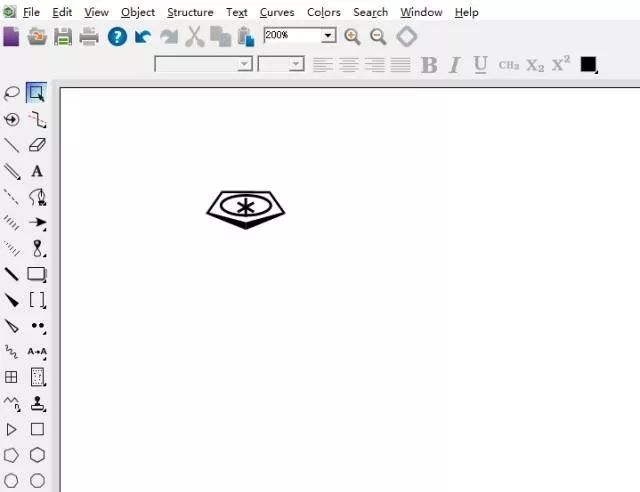

2.选中这个茂环，然后点击Structure → Add Multi - Center Attachment，这时茂环中心出现一个星(*)；

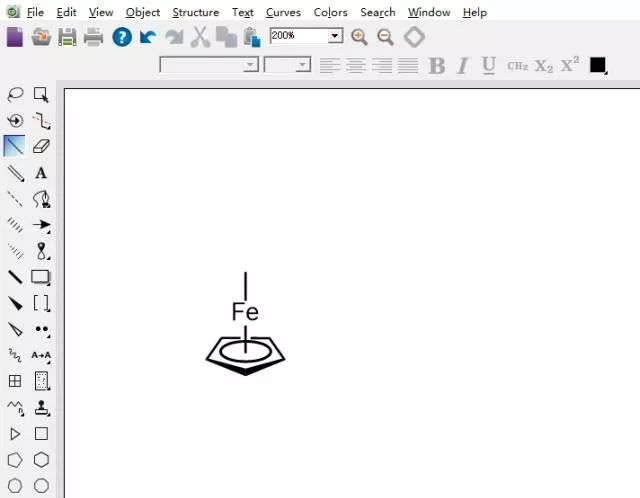

3.从星(*)引出一个单键，把单键的另一端定义为Fe，再从Fe引出另一个单键；

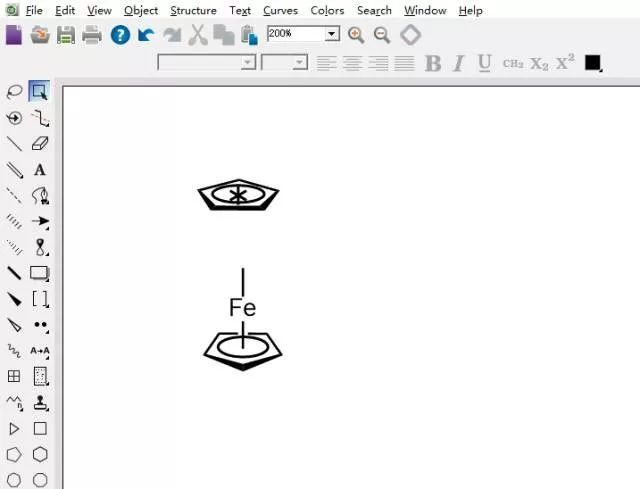

4.用同样的方法画出另一个茂环并为其添加中心；

5.按住Shift键，分别单击从Fe引出的单键的末端和茂环的中心，然后使用Join功能(Ctrl+J)，连接选定的两个位点，二茂铁分子就完成了。

实例二：具有复杂结构的有机化合物，以有机物Warfarin(杀鼠灵)为例：

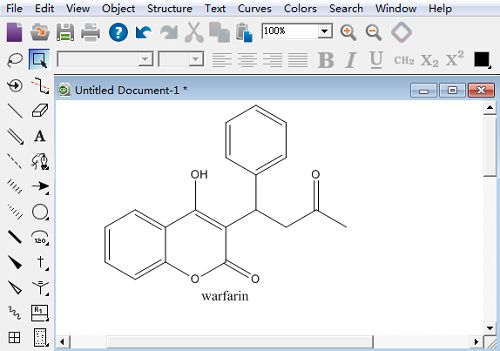

在Structure菜单选择Convert Name to Structure命令，随后会弹出一个Insert Structure对话框，在对话框中输入Warfarin点击OK即可。

实例三：编辑绘制有机化学方程式：

化学方程式是用化学式表示化学反应过程的式子，使用ChemDraw绘制化学反应式的步骤如下：

首先观察所需书写的方程式，依次选择工具栏当中的 单键、双键、文本以及苯环等进行方程式书写，并且调整方向与大小。然后在在 箭头工具栏中选择需要的箭头，最后组合方程式的所有部分。

在箭头工具下选择所需的箭头样式

实例四：ChemDraw绘制实验装置图：

ChemDraw中的模板包括结构图形以及实验装置模型，有两种方法找到这些装置图。

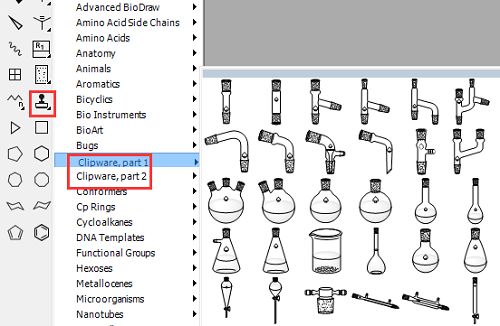

第一种方法是从View菜单中选择Templates命令，再选择其下的Clipware，Part1或Clipware，Part2。

第二种方法是直接从查看左侧的工具板选择Templates工具箱，按住不松拖动至需要的模板后单击即可。

实验装置选择、衔接完毕后，可以右击装置，在弹出的菜单中有很多操作，包括复制粘贴、旋转、清除等等。
