Simdroid软件计算压力容器GPD-DChttps://www.zhihu.com/video/1181600305808031744

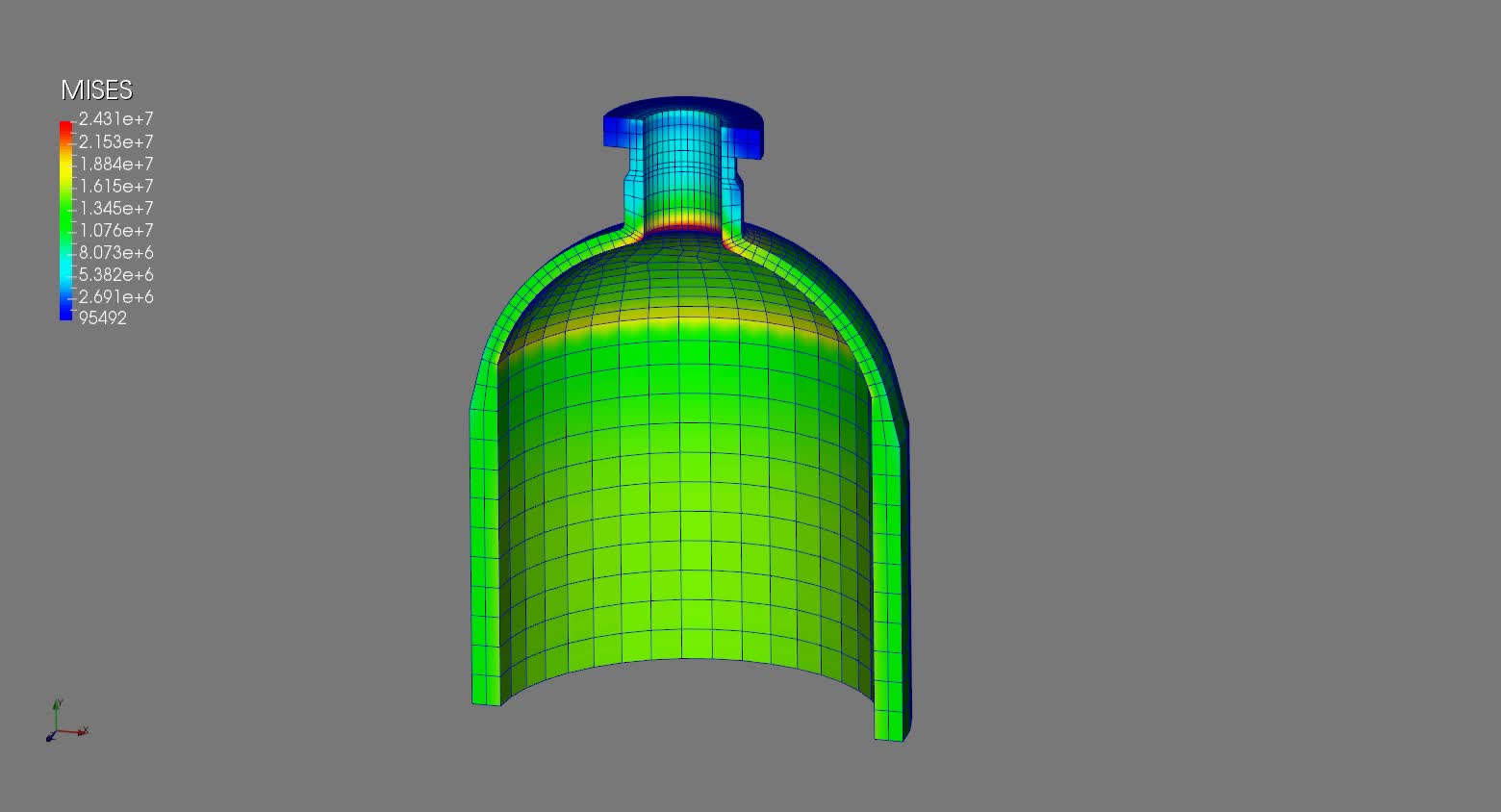

视频中调整了10倍的变形放大系数，以方便观察变形。

---

测试产品：Simdroid开发版本。

测试功能：Hex20单元，Mises塑性。

参考文献

[1] Josef L Zeman, Franz Rauscher, Sebastian Schindler - Pressure Vessel Design The Direct Route-Elsevier Science (2006).

本测试案例选自参考书籍[1]实例E4.1。

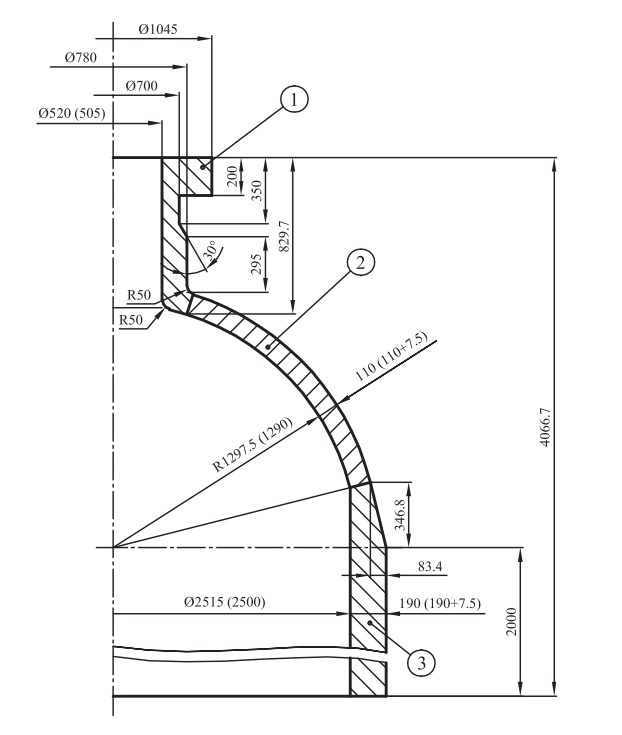

几何模型：

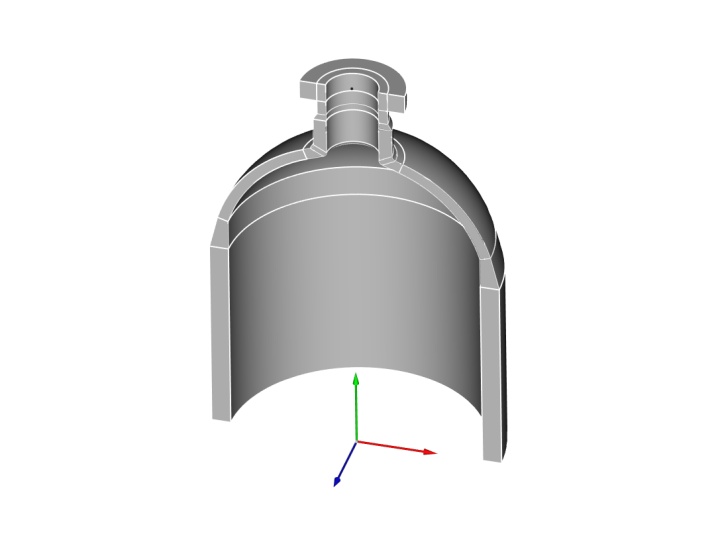

计算采用一半三维实体模型，模型如下图：

材料：

弹性模量 E=191915 MPa，泊松比 v=0.3。
