CTex（2）公式、图片、表格、引用

对CTex（1）的补充
CTex下载地址：
http://www.ctex.org/CTeXDownload/

1.关于公式的编辑

在论文中有很多公式，在word中用mathpyte进行公式的编辑。但是在CTeX的排版中是无法直接复制过来的。

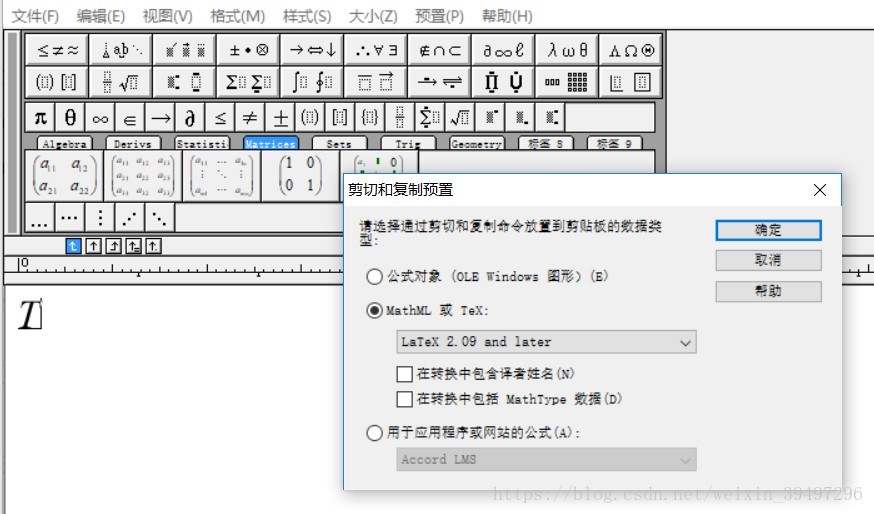

打开mathtype—-预置—–剪切和复制预置—–MathML，如图设置。现在可以在mathtype中复制公式和变量了。

效果：

带标号的公式如何插入呢？
代码：

\begin{equation}
M = (I - C)/T
\end{equation}

效果：（公式带标号的）

$$\begin{equation} M = (I - C)/T \end{equation}$$

2.关于图的插入

首先要做的是将文档中的图全部选出来，每一个图一个文档，可以是pdf、jpg、png格式的，命名好，例如figure1、figure2等等。
图的插入太多了，各种排版的都有，各种图片格式的也有。讲几种简单的。
一图居中插入
代码：图7，

\begin{figure}
  \centering
  \includegraphics[width=0.8\textwidth]{figure7.png}
  \caption{tittle}\label{fig:side:7}
\end{figure}

排版图跑来跑去的，改第一行，加[h]。here就在这里。

\begin{figure}[h]

正文中的引用

Figure~\ref{fig:side:7}

两个图并排居中插入
注意这里的两个图，最好一样大，就是高度和宽度最好一致，这样两图居中比较美观。

\begin{figure}
\begin{minipage}[t]{0.5\textwidth}
  \centering
  \includegraphics[width=3in]{figure2.png}
  \caption{tittle}\label{fig:side:2}
\end{minipage}
\begin{minipage}[t]{0.5\textwidth}
  \centering
  \includegraphics[width=3in]{figure3.png}
  \caption{tittle}\label{fig:side:3}
\end{minipage}
\end{figure}

3.关于参考文献

前面的工作，将所有的参考文献写到.bib文件中，这个在CTeX（1）中讲了。
(~\cite{})双击，选中参考文献就可以了。

代码：

Yaobin He et al.(~\cite{he2016multiple})

效果：

4.关于表格

表格的设计太多了，说两种常用的插入
代码：(xx是你需要填入表格的内容)

\begin{table}[htb]
\caption{Algorithm parameters}\label{tab:tab2}
\begin{center}
  \begin{tabular}{|c|c|c|}
     \hline
     Algorithm & Parameter & Value \\  \hline
      &  xx & 40 \\ \cline{2-3}
      & xx & xx \\ \cline{2-3}
    SA  & xx & xx \\ \cline{2-3}
      & xx & xx \\ \cline{2-3}
      & xx & xx \\ \hline
      & xx & xx \\ \cline{2-3}
      & xx & xx \\ \cline{2-3}
    xx  & xx &	xx\\ \cline{2-3}
      & xx & xx \\ \cline{2-3}
      & xx & xx  \\ \hline
      & xx & xx \\ \cline{2-3}
      & xx & xx \\  \cline{2-3}
   xx & xx & xx \\  \cline{2-3}
      & xx &	 xx \\  \cline{2-3}
      & xx  & xx \\  \cline{2-3}
      & xx $ & xx \\ \hline
   \end{tabular}
\end{center}
\end{table}

效果（把文字删除了）：

\begin{table}[!hbp]
\caption{tittle}\label{tab:tab1}
\begin{center}
 \begin{tabular}{|c|c|c|c|}
     \hline
     Number & Longitude, Latitude & Number & Longitude, Latitude\\ \hline
     1 & xx & 3 & xx\\ \hline
     2 & xx & 4 & xx\\ \hline
      \end{tabular}
\end{center}
\end{table}

效果：

正文中的引用
代码：

Table.~\ref{tab:tab1}

5.其他

这里只是讲了一般情况的排版，其他的排版设计建议查文档
