Cadence OrCAD 为创建的原理图符号添加或修改PCB Footprint

**
1 点击options —>选择package properties
在这里插入图片描述

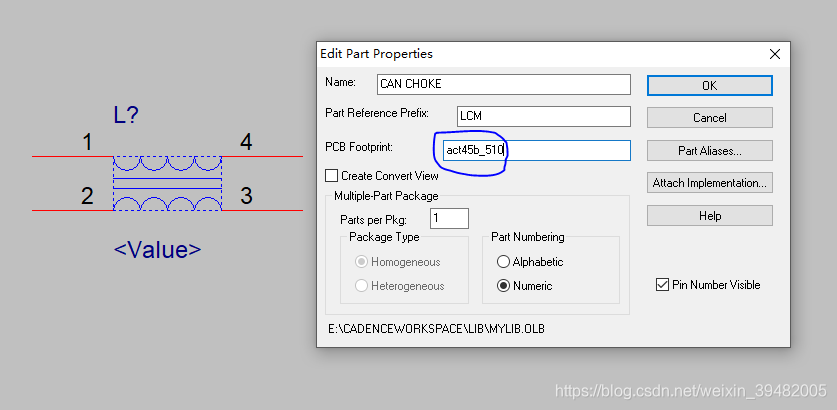

2 在出现的edit Part Properties对话框中将PCB Footprint添加上或者进行更改。
在这里插入图片描述
