Opencv 在绘制掩模时区域重叠问题

本文针对安防监控中区域重叠导致物体检测失败的问题,通过改进掩模处理方式,采用数组交集判断与掩模或运算,成功解决了区域重叠下物体检测不全的难题。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

问题提出

题主所从事领域为要地安防监控,一般对于广域监测系统,用户会在指定区域后才做有针对性的预警。由于惯性思维,题主会指定几个区域做测试,规避了其他可能性。

昨天请技术支持过来测试软件,小姐姐就凌乱的新建小组,新建区域,在整个屏幕凌乱的画着所谓的指定区域,然后发现一个问题:

在区域交叠的地方,物体并没有检测到。

分析问题

由于指定区域是在Opencv掩模后进行,针对这个问题,倘或区域未检测,一定是掩模出了问题。

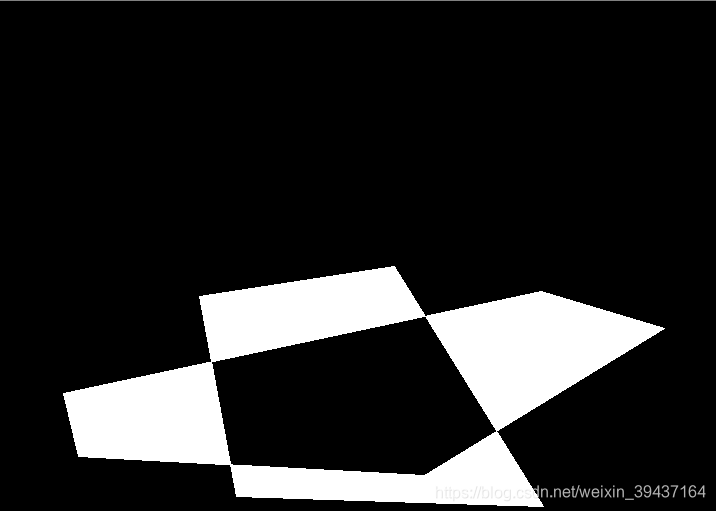

然后,调试阶段,将掩模对外可见,果不其然,两个有交叠区域在做掩模效果如图:

在这里插入图片描述

显然,我们希望内部同样填充白点。

解决方法

零散时间思考了这个问题,然后大概思路如下:

  1. 首先判断数组中是否存在有交叠情形;
  2. 如果有交叠,采取独立绘制掩模后或运算,能够有效保留每个亮点。

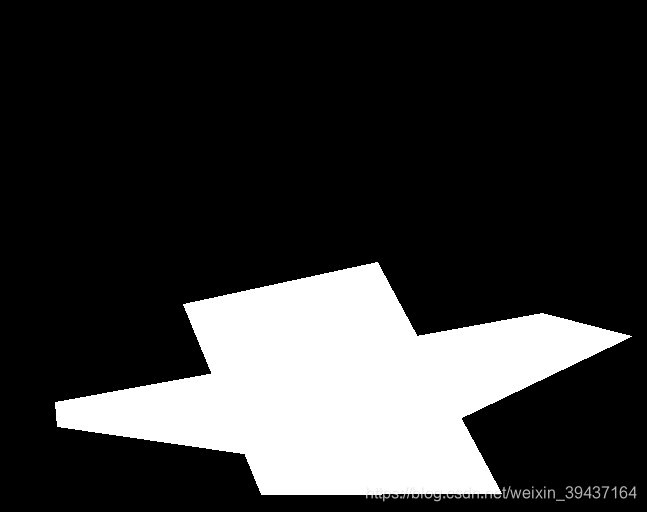

针对以上思路,修改了点代码,最终效果如下:

在这里插入图片描述

部分代码

1、首先判断两个数组是否存在交集

bool  IsIntersection(vector<cv::Point>arrays_1, vector<cv::Point>arrays_2)

{
	if (arrays_1.empty() || arrays_2.empty())

	{
		return false;
	}

	vector<cv::Point>::iterator iter;

	for (int i = 0; i < arrays_1.size(); i++)
	{
		iter = find(arrays_2.begin(),arrays_2.end(),arrays_1[i]);
		if (iter != arrays_2.end())
		{
			return true;
		}
	}

	return false;
}

2、判断数组中,是否存在有交集情形

bool IsArraysIntersection()

{
	if (RoiContours.size())
	{
		for (int i = 0; i < RoiContours.size(); i++)
		{
			for (int j = i; j < RoiContours.size(); j++)
			{
				if (IsIntersection(RoiContours[i], RoiContours[j]))
				{
					return true;
				}
			}
		}
	}
	return false;
}

3、针对性绘制掩模

cv::Mat DrawRoi()

{
	mask = cv::Mat::zeros(Size(Width, Height), CV_8UC1);

	if (RoiContours.size() > 0)
	{
	//只有区域个数大于等于2时,才有做重叠检测的必要
		if (RoiContours.size() > 1)
		{
			if (IsArraysIntersection())
			{
				cv::Mat tempMask = cv::Mat::zeros(Size(Width, Height), CV_8UC1);

				vector<vector<cv::Point>> tempArrays;

				for (int i = 0; i < RoiContours.size(); i++)
				{
					tempArrays.push_back(RoiContours[i]);
					drawContours(tempMask, tempArrays, -1, Scalar::all(255), CV_FILLED);
					//或运算
					bitwise_or(tempMask, mask, mask);
				}
				tempMask.release();

				drawContours(mask, RoiContours, -1, Scalar::all(255), CV_FILLED);
				return mask;
			}

			else
			{
				drawContours(mask, RoiContours, -1, Scalar::all(255), CV_FILLED);
				return mask;
			}
		}
		else
		{
			drawContours(mask, RoiContours, -1, Scalar::all(255), CV_FILLED);
			return mask;
		}
	}

	else
	{
		return mask;
	}
}

OK,问题解决。
