HBase不睡觉读书笔记----HBase内部解析（数据模型，如何存储）

一，数据模型

• namespace：多表分到一个组里管理的时候用到。数据库中表 很多的时候才用到
• Table：由多个列族组成，有数据属性，eg：超时时间TTL，压缩算法（conpression）,都在列族中定义，

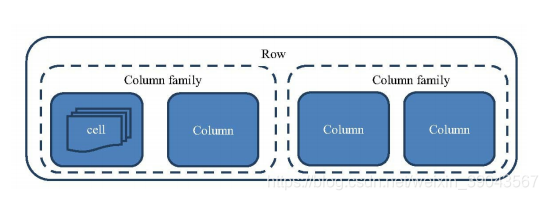

• Row：多列组成，by列族分类。
• Culumn Family：列族是多个列的集合，HBase会把一个列族的列放到同一个服务器上，提高存取性能。
• 批量管理一堆列，建表定义列族而非列。
• Cell：列中的每个数据叫做cell，多版本。
• TimeStamp：版本号

rowkey严格按照字典排序。

表命名空间：

作用：把多个属性相同的业务领域的表分成一个组，一个表可以自由选择是否有命名空间(create 'mynamespace:mytable')

二，HBase是怎么存储数据的？

既然是数据库，肯定某种形式存储在应硬盘上。

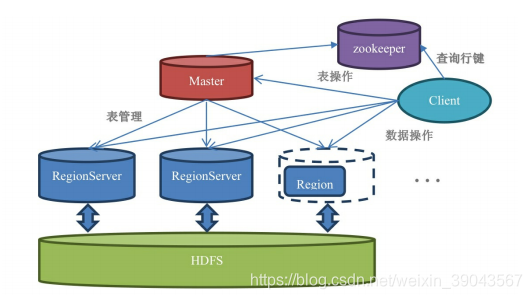

2.1宏观架构

hbase集群有一个Master（HA：多个master），多个region server组成，

Master：负责启动时非陪region到regionserver，之心个管理操作，数据的读取写入和它没关系。也不能宕机久，建表，修改列配置，分割合并需要它。

regionserver：上有多个region，读写的数据就在region上，如果基于hdfs，region所有读写操作都调用hdfs的客户端接口。

Region：表的一部分接口，HBase会自动分片的数据库，一个region相当于关系型数据库中分区表的一个分区。

ZK：第三方基础组件，功能：1管理小部分数据2监听功能。ZK作用对于hbase很大。读取数据的元数据表（hbase：meta）的位置就存放在ZK上。

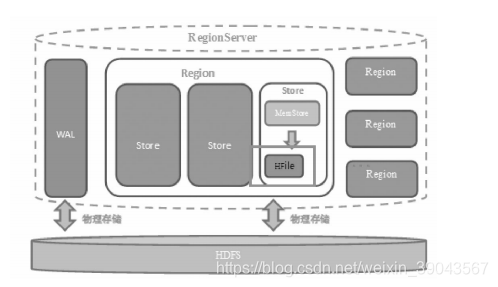

由图我们可以看到RegionServer内部：

• WAL：预写日志，Write-Ahead Log。即操作region先把操作写到WAL中，hbase会先把数据放到基于内存实现的Memstore，达到一定数量才会刷写（flush）到最终存储的HFile。宕机断电时，WAL就是保险机制，恢复的时候从WAL中恢复数据。
• 多个Region：region相当于数据分片，存储row某个范围。有其实rowkey和endrowkey

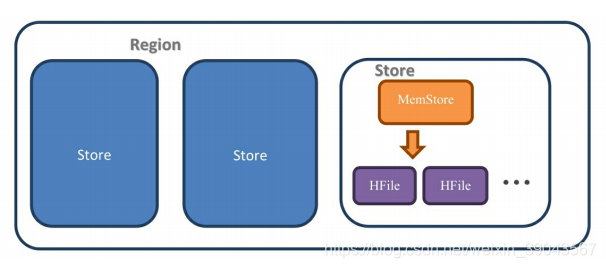

单个region：

• 多个store：每个store对应一个列族的数据。两个列族的话对应两个store。单个store中又有Memstore和HFile组成。

2.2 预写日志是个啥？

解决断电宕机恢复的，数据到达region先写进wal，在加载到 memstore的，wal时存在hdfs里的。

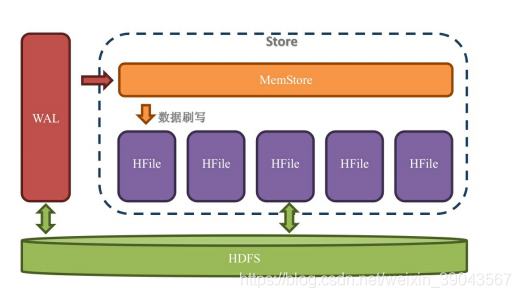

我们看看store的内部：



很显然，有两个重要部分组成：

• MemStore：内存存储对象，数据写入wal就会放入这里，满了就刷写到HFile

• HFile：Menstore满了就在hdfs生成新的HFile，数据写里面,这才是数据最终存储的实体啊！

来个小结：WAL是存储在HDFS上的，Memstore是存储在内存中的，HFile又是存储在HDFS上。

数据是先写入WAL，再被放入Memstore，最后被持久化到HFile 中。

数据在写入HFile前都已经存储到HDFS中一次了，为啥还在放入memstore中？？？

这说明memstore肯定有他很重要的总用！hdfs可不能修改数据啊，按数据存放数据对数据库很重要，这决定了它的性能。所以我们想要存储的数据整理成一定的顺序存放.Memstore存在的意义是维持数据按照rowkey顺序排列，而不是做一个缓 存。

2.3 增删改查的真面目

hbase时最忌读写的，hdfs只能增删不可修改，hbase到底是怎么样进行CRUD的呢？？

答案：都是在做新增操作！！！

• 新增cell时：在hdfs上新增一条数据，这个很好理解。
• 修改cell：哈哈，它还是新增一天数据，只不过版本号更新。
• 删除单元格：你没猜错！还是增加一条数据，只不过没有value，类型时delete，这个数据叫：墓碑标记！

那到底啥时候真正去删除呢？？

合并（Compaction）：多个HFile合并成一个HFile，检测到被标记墓碑的数据忽略，新HFile就没有这条数据了。

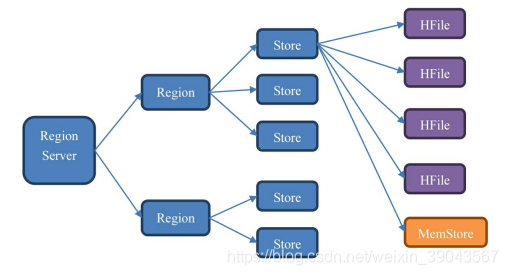

数据单元层次图：

• 一个RegionServer包含多个Region，划分依据：一段rowkey，如果一行数据量超级大，会把这个region根据列族切分到不同机器上。

• 一个Region包含多个Store，划分：一个列族一个store

• 一个Store里面有一个memstore多个HFile

三，一个KeyValue的历程

3.1写入

3.2 读出

实际的读取顺序是先从BlockCache中找数据，找不到了再去 Memstore和HFile中查询数据。

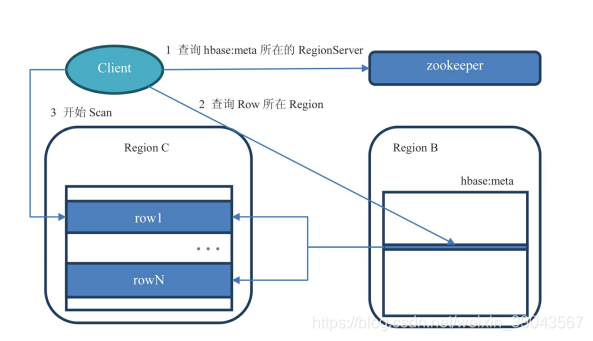

二层查询数据流程：

（1）客户端先通过ZooKeeper的/hbase/meta-region-server节点 查询到哪台RegionServer上有hbase:meta表。

（2）客户端连接含有hbase:meta表的RegionServer。hbase:meta 表存储了所有Region的行键范围信息，通过这个表就可以查询出你要取的rowkey属于哪个Region的范围里面，以及这个Region又是属于哪个 RegionServer。

（3）获取这些信息后，客户端就可以直连其中一台拥有你要存取 的rowkey的RegionServer，并直接对其操作。

（4）客户端会把meta信息缓存起来，下次操作就不需要进行以上 加载hbase:meta的步骤了。





注：以上内容全部来自---《HBase不睡觉书》想了解HBase的其他内容的可以去购买此书，很不错。
