深入理解flutter的编译原理与优化

问题背景

对于开发者而言,什么是Flutter?它是用什么语言编写的,包含哪几部分,是如何被编译,运行到设备上的呢?Flutter如何做到Debug模式Hot Reload快速生效变更,Release模式原生体验的呢?Flutter工程和我们的Android/iOS工程有何差别,关系如何,又是如何嵌入Android/iOS的呢?Flutter的渲染和事件传递机制如何工作?Flutter支持热更新吗?Flutter官方并未提供iOS下的armv7支持,确实如此吗?在使用Flutter的时候,如果发现了engine的bug,如何去修改和生效?构建缓慢或出错又如何去定位,修改和生效呢?

凡此种种,都需要对Flutter从设计,开发构建,到最终运行有一个全局视角的观察。

本文将以一个简单的hello_flutter为例,介绍下Flutter相关原理及定制与优化。

Flutter简介

640?wx_fmt=png

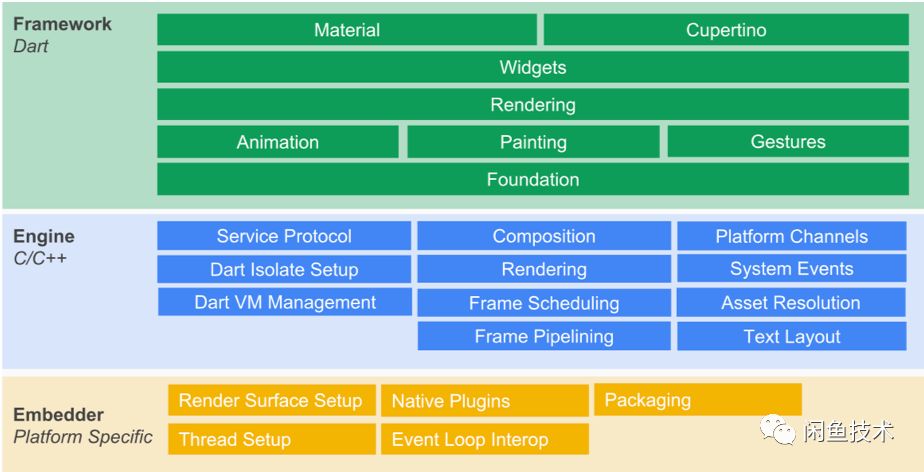

Flutter的架构主要分成三层:Framework,Engine和Embedder。

Framework使用dart实现,包括Material Design风格的Widget,Cupertino(针对iOS)风格的Widgets,文本/图片/按钮等基础Widgets,渲染,动画,手势等。此部分的核心代码是:flutter仓库下的flutter package,以及sky_engine仓库下的io,async,ui(dart:ui库提供了Flutter框架和引擎之间的接口)等package。

Engine使用C++实现,主要包括:Skia,Dart和Text。Skia是开源的二维图形库,提供了适用于多种软硬件平台的通用API。其已作为Google Chrome,Chrome OS,Android, Mozilla Firefox, Firefox OS等其他众多产品的图形引擎,支持平台还包括Windows7+,macOS 10.10.5+,iOS8+,Android4.1+,Ubuntu14.04+等。Dart部分主要包括:Dart Runtime,Garbage Collection(GC),如果是Debug模式的话,还包括JIT(Just In Time)支持。Release和Profile模式下,是AOT(Ahead Of Time)编译成了原生的arm代码,并不存在JIT部分。Text即文本渲染,其渲染层次如下:衍生自minikin的libtxt库(用于字体选择,分隔行);HartBuzz用于字形选择和成型;Skia作为渲染/GPU后端,在Android和Fuchsia上使用FreeType渲染,在iOS上使用CoreGraphics来渲染字体。

640?wx_fmt=png

Embedder是一个嵌入层,即把Flutter嵌入到各个平台上去,这里做的主要工作包括渲染Surface设置,线程设置,以及插件等。从这里可以看出,Flutter的平台相关层很低,平台(如iOS)只是提供一个画布,剩余的所有渲染相关的逻辑都在Flutter内部,这就使得它具有了很好的跨端一致性。

Flutter工程结构

本文使用开发环境为flutter beta v0.3.1,对应的engine commit:09d05a389。

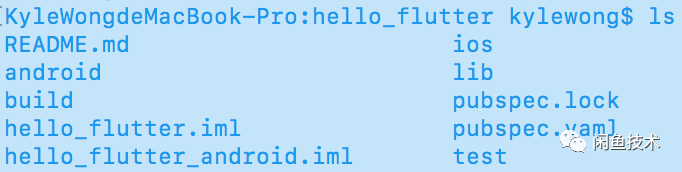

以hello_flutter工程为例,Flutter工程结构如下所示:

640?wx_fmt=png

其中ios为iOS部分代码,使用CocoaPods管理依赖,android为Android部分代码,使用Gradle管理依赖,lib为dart代码,使用pub管理依赖。类似iOS中Cocoapods的Podfile和Podfile.lock,pub下对应的是pubspec.yaml和pubspec.lock。

Flutter模式

对于Flutter,它支持常见的debug,release,profile等模式,但它又有其不一样。

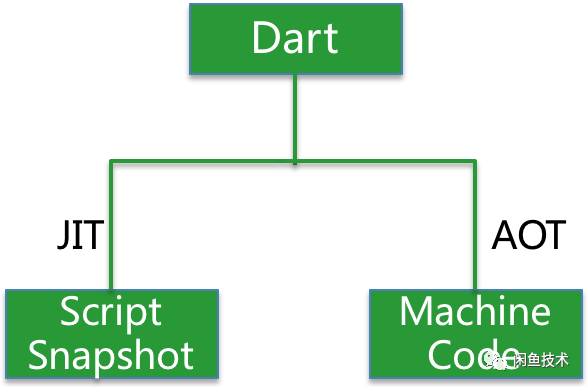

Debug模式:对应了Dart的JIT模式,又称检查模式或者慢速模式。支持设备,模拟器(iOS/Android),此模式下打开了断言,包括所有的调试信息,服务扩展和Observatory等调试辅助。此模式为快速开发和运行做了优化,但并未对执行速度,包大小和部署做优化。Debug模式下,编译使用JIT技术,支持广受欢迎的亚秒级有状态的hot reload。

Release模式:对应了Dart的AOT模式,此模式目标即为部署到终端用户。只支持真机,不包括模拟器。关闭了所有断言,尽可能多地去掉了调试信息,关闭了所有调试工具。为快速启动,快速执行,包大小做了优化。禁止了所有调试辅助手段,服务扩展。

Profile模式:类似Release模式,只是多了对于Profile模式的服务扩展的支持,支持跟踪,以及最小化使用跟踪信息需要的依赖,例如,observatory可以连接上进程。Profile并不支持模拟器的原因在于,模拟器上的诊断并不代表真实的性能。

鉴于Profile同Release在编译原理等上无差异,本文只讨论Debug和Release模式。

事实上flutter下的iOS/Android工程本质上依然是一个标准的iOS/Android的工程,flutter只是通过在BuildPhase中添加shell来生成和嵌入App.framework和Flutter.framework(iOS),通过gradle来添加flutter.jar和vm/isolatesnapshotdata/instr(Android)来将Flutter相关代码编译和嵌入原生App而已。因此本文主要讨论因flutter引入的构建,运行等原理。编译target虽然包括arm,x64,x86,arm64,但因原理类似,本文只讨论arm相关(如无特殊说明,android默认为armv7)。

Flutter代码的编译与运行(iOS)

Release模式下的编译

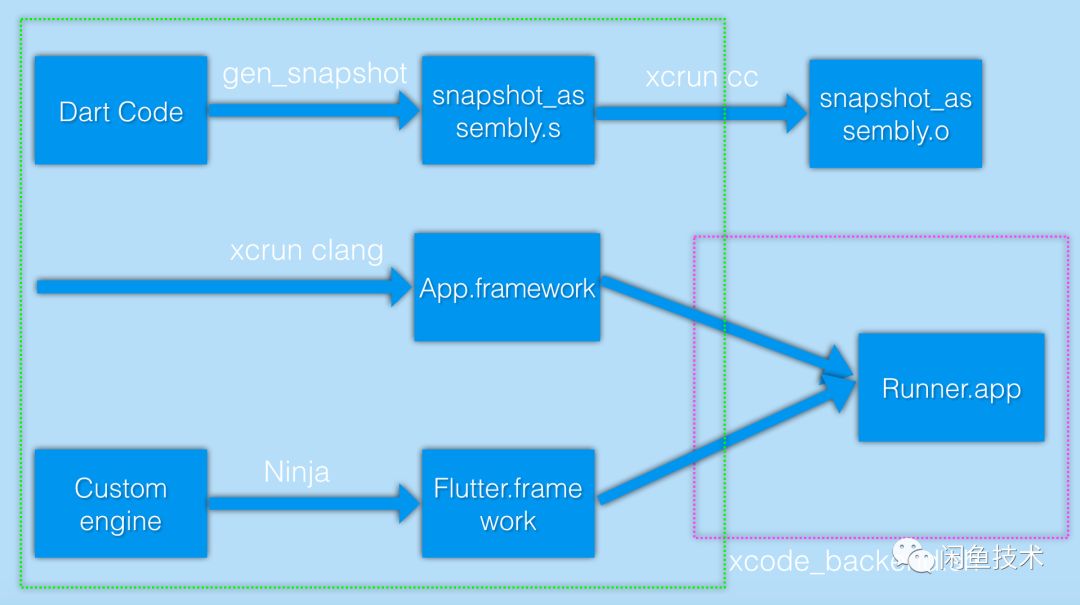

Release模式下,flutter下iOS工程dart代码构建链路如下所示:

640?wx_fmt=png

其中gen_snapshot是da
