第十二章：文件系统

基本概念

不同的操作系统，有不同的文件系统，还可能有多个文件系统；

文件系统与文件

文件系统：
一种用于持久性存储的系统抽象；
- 在存储器上：组织、控制、导航、访问和检索数据；
- 大多数计算机系统都包含文件系统；
  - 个人电脑、服务器、笔记本电脑；
  - iPod、TiVo（机顶盒）、手机（掌上电脑）；
- Google可能是由一个文件系统构成的；

一首音乐和一张图片都是一个文件，都是以文件的形式存放在硬盘上的，但是和桌面级不一样，但是读写命名创建的形式都是一样的

文件：
文件系统中一个单元的相关数据在操作系统中的抽象；

文件系统的功能

分配文件磁盘空间：
- 管理文件夹（哪一块属于哪一个文件）；
- 管理空闲空间（哪一块是空闲的）；
- 分配算法（策略）；

管理文件集合：
- 定位文件及其内容：
  用户如何找到该文件；
- 命名：
  通过名字找到文件的接口；
  通过路径的名字找到这个文件；
- 最常见：分层文件系统，
  文件是否需要分层，一个目录；
- 文件系统类型（组织文件的不同方式）；

提供的遍历及特征：
- 保护：
  分层来保护数据安全；
- 可靠性（持久性）：
  保持文件的持久，即使发生崩溃、媒体错误、双击等；

文件和块

文件的属性一般会包含在文件头或文件块上，用以保存基本的属性；

文件属性：
名称、类型、位置、大小、保护、创建者、创建时间、最近修改时间等等；
文件头：
- 在存储元数据中保存了每个文件的信息；
- 保存文件的属性；
- 跟踪哪一存储块属于逻辑上文件结构的哪个偏移；

文件描述符

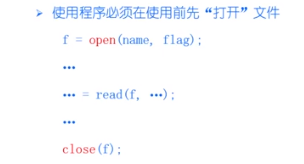

文件的使用模式

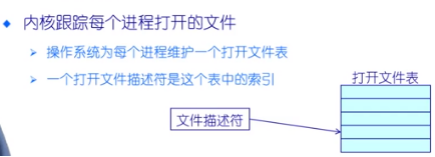

打开这个文件之后，为了更容易地进行读写操作，会返回一个文件描述符，其代表文件给应用程序做访问和控制；

文件描述符不仅仅是一个数据，操作系统对待打开的文件会有一个表，称为打开文件表，而返回的文件描述符就是该表的索引；

文件描述符指出了在该表的第几项代表了这个文件，里面有很多的文件信息；

在这里插入图片描述

元数据来管理打开文件：
- 文件指针：
  指向当前最近的一次读写的位置；
- 文件打开次数：
  多少个进程打开了该文件，即文件打开次数，文件是共享资源，允许多个进程打开同一个文件；同样地只有文件打开次数为零时，才会从打开文件表中删除；
- 文件磁盘位置：
  缓存数据访问信息；
- 访问权限：
  每个程序的访问模式信息；

用户视图：
持久的数据结构；
系统访问接口：
- 字节的集合（UNIX）；
- 系统不会关心你想存储在磁盘上的任何数据结构；
操作系统内部视角：
- 块的集合（块是逻辑转换单元，而扇区是物理转换单元）；
- 块大小<>扇区大小：
  在UNIX中，块的大小为4KB；

多用户系统中的文件共享是必要的

访问控制：
- 谁能获得哪些文件的哪些访问权限；
- 访问模式：
  读、写、执行、删除、列举等；
文件访问控制列表（ACL）：
<文件实体，权限>；
UNIX模式：
- <用户 | 组 | 所有人，读 | 写 | 可执行>；
- 用户ID识别用户，表明每个用户所允许的权限及保护模式；
- 组ID允许用户组成组，并指定了组访问权限；
指定多用户、客户如何同时访问共享文件：
- 和过程同步算法类似；
- 因磁盘IO和网络延迟而设计简单；
UNIX文件系统（UFS）语义：
- 对打开文件的写入内容，立即对其它文件打开同一文件的用户可见；
- 共享文件指针允许多用户同时读取和写入文件；
会话语义：
写入内容只有当文件关闭时可见；
锁：
一些操作系统和文件系统提供该功能；

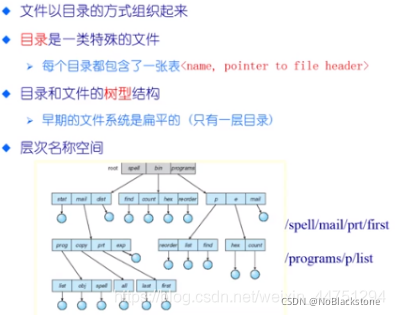

目录的操作：
- 典型操作：
  - 搜索文件；
  - 创建文件；
  - 删除文件；
  - 枚举目录；
  - 重命名文件；
  - 在文件系统中遍历一个路径；
- 操作系统应该只允许内核模式修改目录：
  - 确保映射的完整性；
  - 应用程序能够读目录；

如何存储目录的文件：
根据文件系统不同而有所差异；
- 文件名的线性列表，包含了指向数据块的指针：
  - 编程简答；
  - 执行耗时；
- Hash表 —— hash数据结构的线性表：
  - 减少目录搜索时间；
  - 碰撞 —— 两个文件名的hash值相同；
  - 固定大小；

路径的遍历：
路径是有目录和最后目标文件构成，这个路径的遍历开销较大，通过缓存机制提高效率；
- 名字解析：
  逻辑名字转换成物理资源（如文件）的过程；
  - 在文件系统中，是到实际文件的文件名（路径）；
  - 遍历文件目录直到找到目标文件；
- 举例：
  解析 “/bin/ls”；
  - 读取root的文件头（在磁盘固定位置）；
  - 读取root的数据块：搜索“bin”项；
  - 读取bin的文件头；
  - 读取bin的数据块：搜索“ls”项；
  - 读取ls的文件头；
- 当前工作目录：
  - 每个进程都会指向一个文件目录用于解析文件名；
  - 允许用户指定相对路径代替绝对路径；

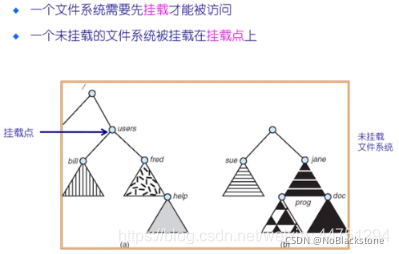

文件系统的挂载：
挂载文件系统的挂载点，用户看到的是一个目录，是一个特殊的文件；
mount是挂载的命令，unmount是卸载的命令；操作较简单；

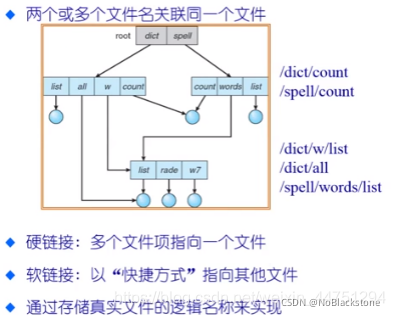

文件别名

在这里插入图片描述

文件别名，两种实现方式：
- 硬链接：
  多个文件项指向同一个文件；
- 软链接：
  这个文件的内容是另一个文件的路径；

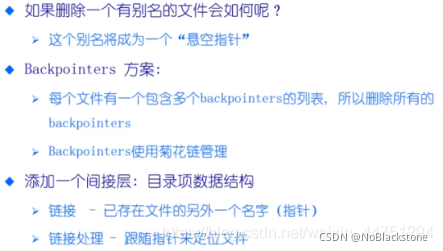

如果将有效的文件删除：
- 硬链接情况：
  只是引用计数减一，只有当引用技术变为0，这个文件才彻底删除；
- 软链接情况：
  这个别名将成为一个“悬空指针”；

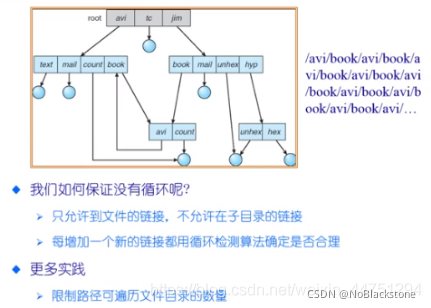

路径循环

文件系统的种类

磁盘文件系统：
- 文件存储在数据存储设备上，如磁盘；
- 例如：FAT、NTFS、ext2/3、IS09660等；
数据库文件系统：
- 文件根据其特征是可被寻址（辨识）的；
- 例如：winFS；
日志文件系统：
- 记录文件系统的修改、事件；
- 例如：Journaling file system；
网络、分布式文件系统：
- 例如：NFS、SMB、AFS、GFS；
特殊、虚拟文件系统；

ext2/3/4是主要的文件系统，存储在磁盘或者光盘上；

日志文件系统的读操作、写操作要么不完成，要么就是完成，在中间进行的基础中是不会被打断的；

网络文件系统只要在局域网内，就可以很容易地访问另外一个机器上面的数据；

虚拟文件系统，LINUX下的proc可以看见中断的次数等等内核信息；

网络、分布式文件系统

文件可以通过网络被共享：
- 文件位于远程服务器；
- 客户端远程挂载服务器文件系统；
- 标准系统文件访问被转换成远程访问；
- 标准文件共享协议：NFS for Unix，GIFS for Windows；
分布式文件系统的问题
- 客户端和客户端上的用户辨别起来很复杂；
- 例如：NFS是不安全的；
- 一致性问题；
- 错误处理模式；

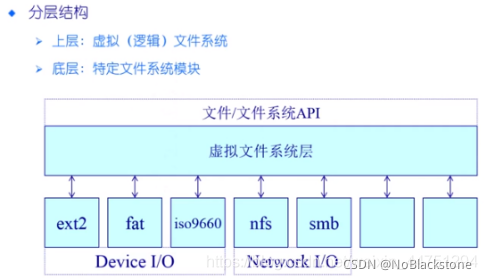

虚拟文件系统

为什么使用虚拟文件系统？
如果让应用程序针对不同的文件系统写出应用程序，就会很复杂；通过操作系统实现了，利用其提供的接口，通过一层虚拟文件系统层，屏蔽了底层具体文件系统的差异性，从而可以使得其可以访问不同的文件系统，使用面更好；

虚拟文件系统的目标

屏蔽具体文件系统的差异性，给上层提供统一的接口，可以完成基本的文件操作，如读写打开关闭等，也就是对所有不同文件系统的抽象；

虚拟文件系统的功能：
- 提供相同的文件和文件系统的接口；
- 管理所有文件和文件系统关联的数据结构；
- 高效查询例程，遍历文件系统；
- 与特点文件系统模块的交互；

注意：
虚拟文件系统不在具体的磁盘上，而是在内存中，由操作系统所创建；

控制块介绍
- 卷控制块/超级块（Unix：superblock）：
  每个文件系统都有一个总控制块；
  - 每个文件系统一个；
  - 文件系统详细信息；
  - 块、块大小、空余块、计数、指针等；
- 文件控制块（Unix：vnode or inode）：
  每一个具体的文件其实也需要一定的元数据和特征，所有有一个文件控制块；
  - 每个文件一个；
  - 文件详细信息；
  - 许可、拥有者、大小、数据库位置等；
- 目录节点（Linux：dentry）：
  目录里面的内容是里面的文件，文件的内容是内容，所以目录节点会有所不同，目录节点；
  - 每个目录一个（目录和文件）；
  - 将目录项数据结构及树型布局编码成树型数据结构；
  - 指向文件控制块，父节点，项目列表等；

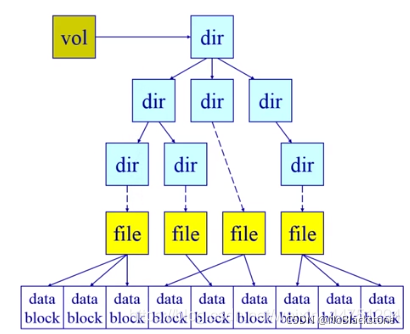

这些概念可以构成一个抽象的文件系统图：

首先有一个总控制节点，这之下管理一堆目录，目录可以管理子目录或文件，文件里面是具体的数据（数据块），这些数据都是放在磁盘里面的；

在这里插入图片描述

文件系统的数据结构：
这些都会映射到磁盘里面的一个或多个扇区，文件里面的数据也会放在扇区里面；
- 卷控制块（每个文件系统一个）；
- 文件控制块（每个文件一个）；
- 目录节点（每个目录项一个）；

问题：
这些内容什么时候会加载到内存？
- 卷控制块：
  当文件系统挂载时进入内存；
- 文件控制块：
  当文件被访问时进入内存；
- 目录节点：
  在遍历一个文件路径时进入内存；

  通过vol总控制块可以找到目录，而通过目录可以找到子目录或文件，而通过文件控制块可以最终找到想要寻找的数据；

数据缓存

由于访问磁盘速度较慢，在内存中会有一块缓存；

数据缓存需要考虑的内容：
- 数据块按需读入内存：
  - 提供read（）操作；
  - 预读：预选读取后面的数据块；
- 数据块使用后被缓存：
  - 假设数据将会再次被使用；
  - 写操作可能会缓存和延迟写入；

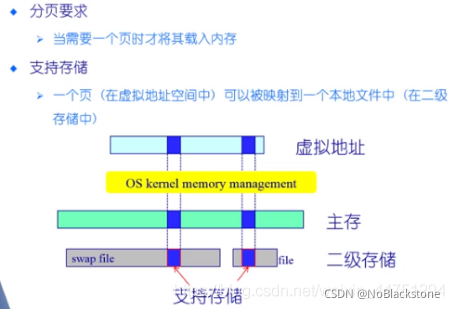

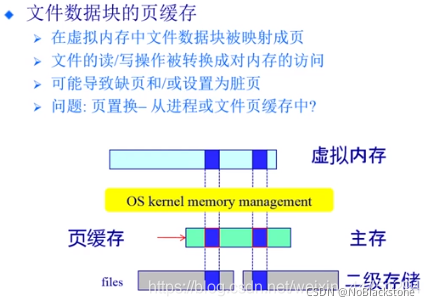

- 两种数据块缓存方式：
  - 普通缓冲区缓存；
  - 页级存：统一缓存数据块和内存页；
希望基于分页的一个缓存机制，使得数据更好给上层程序更好的访问；

在这里插入图片描述

总的来说：
缓存是为了进程执行的更加高效，为了减少硬盘的访问次数，减少运算时间；

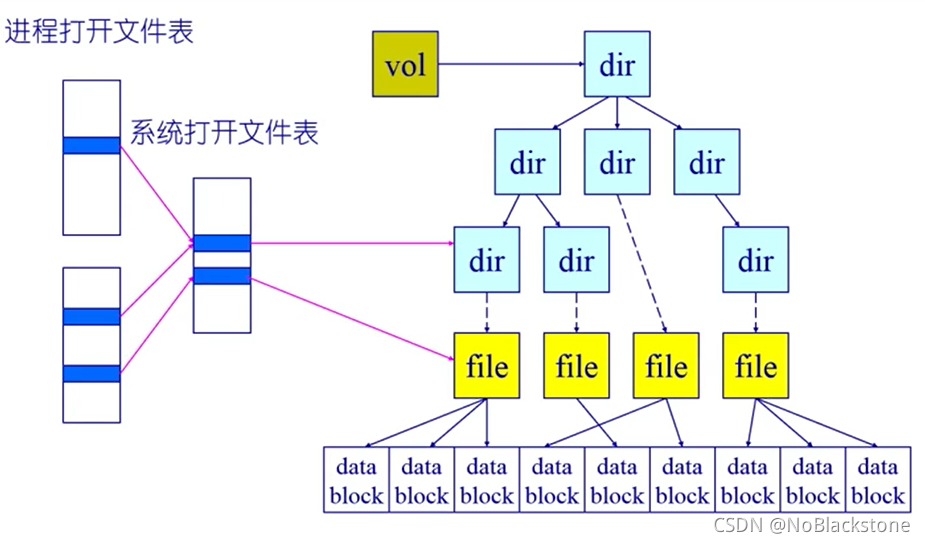

打开文件的数据结构

打开文件描述：
- 每个被打开的文件有一个；
- 文件状态信息；
- 目录项、当前文件指针、文件操作设置等；
打开文件表；
- 一个进程一个；
- 一个系统级的；
- 每个卷控制块也会保存一个列表；
- 所以如果有文件被打开将不能被卸载；

在这里插入图片描述

一些操作系统和文件系统提供该功能；
调节对文件的访问；
强制：
根据锁保持情况和需求拒绝访问；
劝告：
进程可以查找锁的状态来决定怎么做；

文件分配

大多数文件都很小
- 需要对小文件提供强力的支持；
- 块空间不能太大；
一些文件很大
- 必须支持大文件（64-bit文件偏移）；
- 大文件访问需要相当高效；

如何为一个文件分配数据块

分配方式：
- 连续分配；
- 链式分配；
- 索引分配；
指标：
- 高效：如存储利用（外部碎片）；
- 表现：如访问速度；

在这里插入图片描述

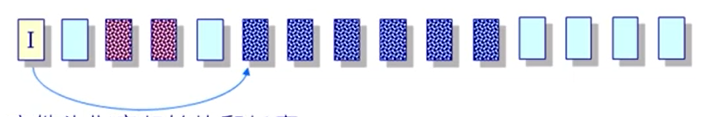

连续分配
- 文件头指定起始块和长度；
- 位置、分配策略：
  最先匹配、最佳匹配等等；
- 优势：
  - 文件读取表现好；
  - 高效的顺序和随机访问；
- 劣势：
  - 碎片；
  - 文件增长问题：
    - 预分配？
    - 按需分配？

在这里插入图片描述

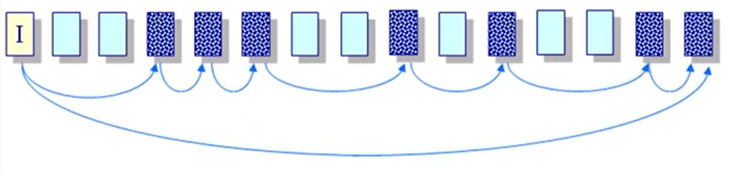

链式分配
- 文件以数据块链表方式存储；
- 文件头包含了第一块到最后一块的指针；
- 优点：
  - 创建、增大、缩小很容易；
  - 没有碎片；
- 缺点：
  - 不可能进行真正的随机访问；
  - 可靠性：
    破坏一个链就会失去轨迹；

在这里插入图片描述

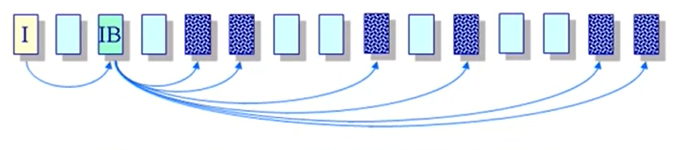

索引分配
- 为每个文件创建一个名为索引数据块的非数据数据块：
  到文件数据块的指针列表；
- 文件头包含了索引数据块；
- 优点：
  - 创建、增大、缩小很容易；
  - 没有碎片；
  - 支持直接访问；
- 缺点：
  - 当文件很小时，存储索引的开销相对较大；
  - 如何处理大文件，索引太多；

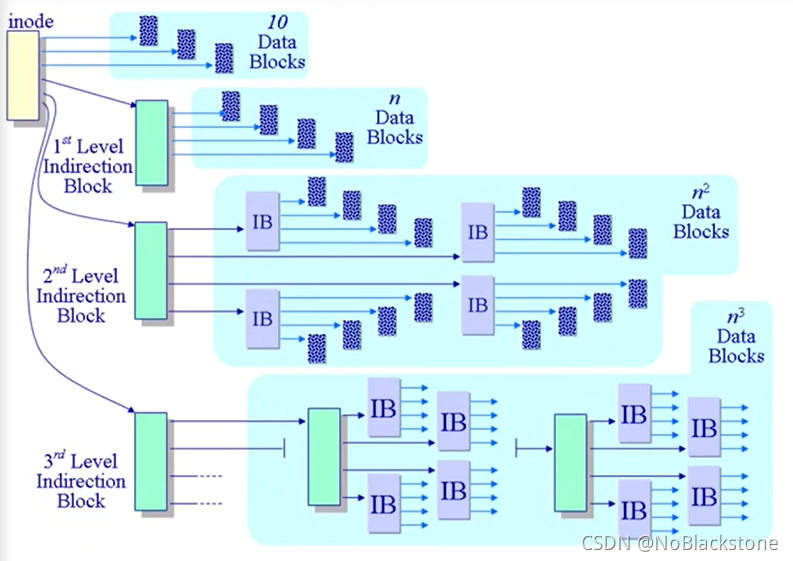

处理大文件的分配方式：

早期Unix的分配方式：

文件头包含13个指针：
- 10个指针指向数据块；
- 第11个指针指向间接数据块；
- 第12个指针指向二重间接数据块；
- 第13个指针指向三重间接数据块；
影响：
- 提高了文件大小限制阈值；
- 动态分配数据块，文件扩展很容易；
- 小文件开销小；
- 只为大文件分配间接数据块，大文件在访问间接数据块是需要大量的查询；

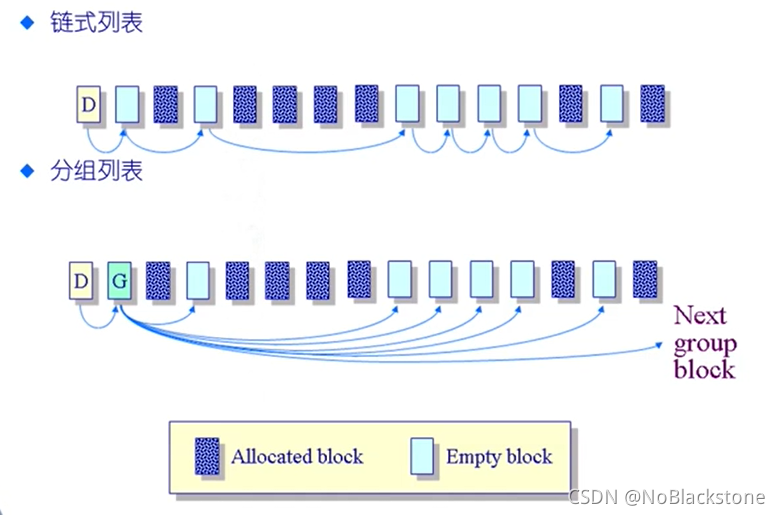

空闲空间列表

跟踪在存储中的所有未分配的数据块；

空闲空间列表存储在哪里；

空闲空间列表的最佳数据结构是什么；

用位图代表空闲数据块列表：
- 111111110011110011111111；
- 如果 i = 0表明数据块 i 是空闲的，反之则已分配；
使用简单但可能会是一个 big vector：
- $160GB~disk\rarr 40M~blocks\rarr 5MB~~worth~~of~~bits$ ；
- 然而，如果空闲空间在磁盘中均匀分布，那么在找到“0”之间需要 $n / r$ ：
  - n = 磁盘上数据块的总数；
  - r = 空闲块的数目；
需要保护：
- 指向空闲列表的指针；
- 位图：
  - 必须保存在磁盘上；
  - 在内存和磁盘拷贝可能会有所不同；
  - 不允许 $b l o c k [i]$ 在内存中的状态为 $b i t [i] = 1$ 而在磁盘中 $b i t [i] = 0$ ；
- 解决：
  - 在磁盘上设置 $b i t [i] = 1$ ；
  - 分配 $b l o c k [i]$ ；
  - 在内存中设置 $b i t [i] = 1$ ；

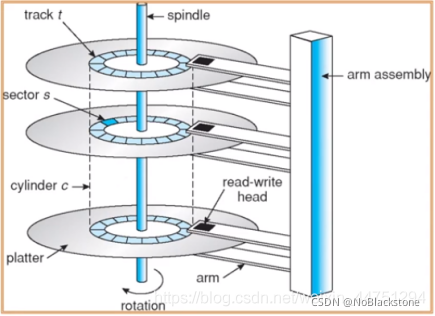

多磁盘管理 —— RAID

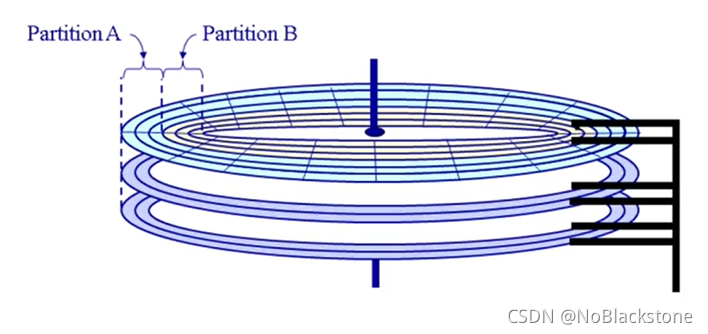

通常磁盘通过分区来最大限度减少寻道时间：
- 一个分区是一个柱面的集合；
- 每个分区都是逻辑上独立的磁盘；

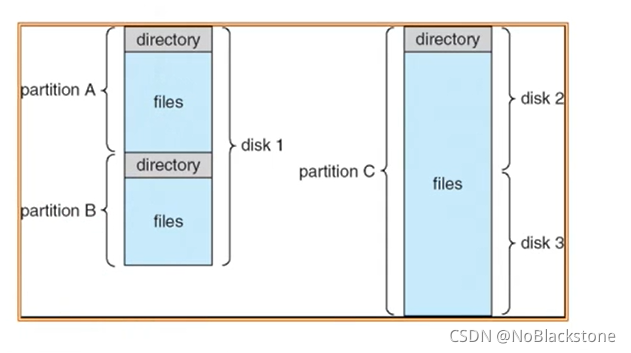

分区：
硬件磁盘的一种适合操作系统指定格式的划分；
卷：
一个拥有一个文件系统实例的可访问的存储空间；
- 通常常驻在磁盘的单个分区上；

使用多个并行磁盘来增加：
- 吞吐量（通过并行）；
- 可靠性和可用性（通过冗余）；
RAID —— 冗余磁盘阵列
- 各种磁盘管理技术；
- RAID levels：不同RAID分类（如RAID-0，RAID-1，RAID-5）；
实现：
- 在操作系统内核：存储、卷管理；
- RAID硬件控制器（IO）；

在这里插入图片描述

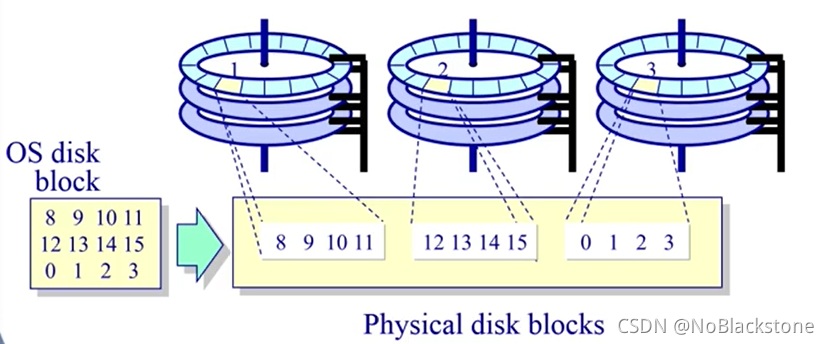

RAID-0：
数据并行访问，提高吞吐率；
- 数据块分层多个子块，存储在独立的磁盘中；
  - 和内存交叉相似；
- 通过更大的有效块大小来提供更大的磁盘带宽；

在这里插入图片描述

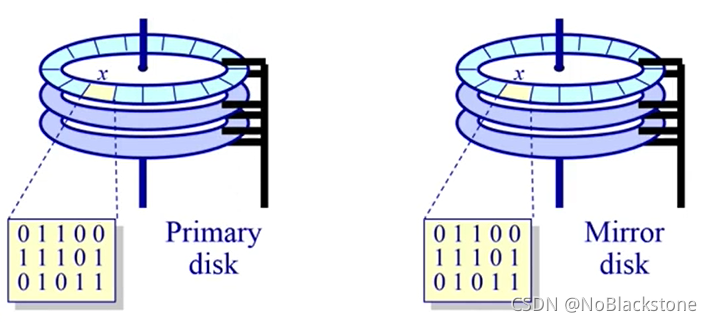

RAID-1：
向两个硬盘写入同样的数据，镜像数据提高可靠性；
- 可靠性成倍提高；
- 读取性能线性增加；
  - 向两个磁盘写入，从任何一个读取

在这里插入图片描述

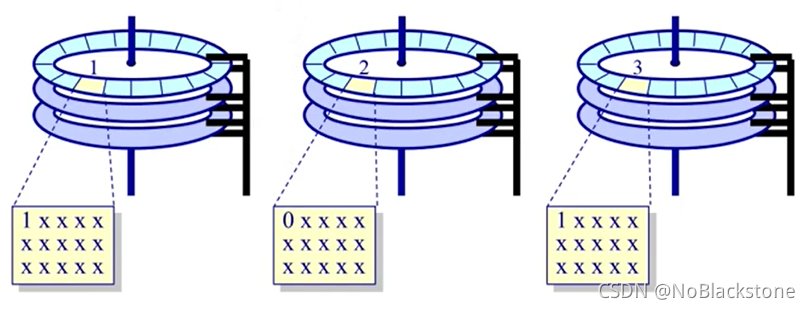

RAID-3：
奇偶校验以bit来作校验单位，其它版本0、4、5都是以块来作为并行校验；

在这里插入图片描述

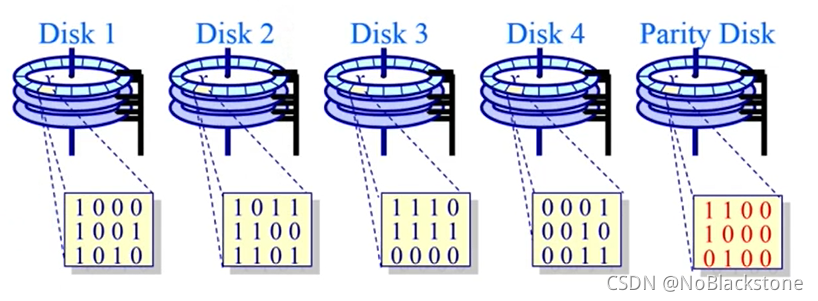

RAID-4：
4个盘分区并行访问，1个盘来进行奇偶校验从而恢复达到容错；
- 数据块级磁带配有专门奇偶校验磁盘：
  - 允许从任意一个故障磁盘中恢复；
  - 例如，存储8，9，10，11，12，13，14，15，0，1，2，3；

在这里插入图片描述

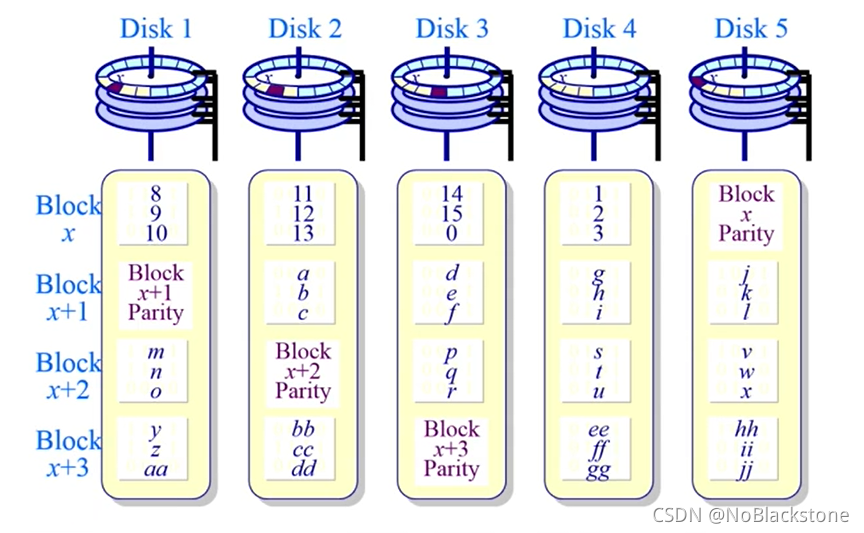

RAID-5：
校验是均匀的，访问是并行的，但是只能纠错一个；

条带化和奇偶校验按byte-by-byte或bit-by-bit：
- RAID-0/4/5: block-wise;
- RAID-3: bit-wise;
RAID-5：每个条带块都有一个奇偶校验块
- 允许一个磁盘错误；
RAID-6：有两个冗余块；
- 有一种特殊的编码方式；
- 允许两个磁盘错误；
