Fovea Box论文地址：https://arxiv.org/pdf/1904.03797v1.pdf

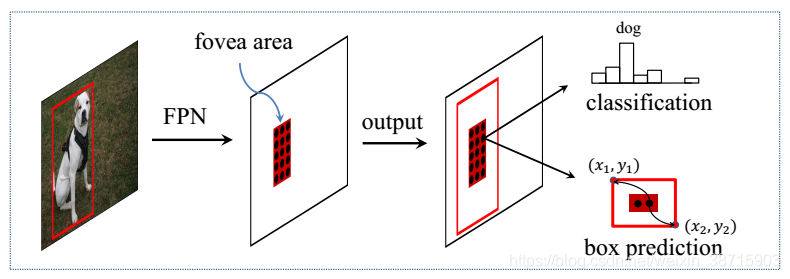

FoveaBox目标检测基本思想：对于可能存在目标的每个输出空间位置，FoveaBox直接预测所有目标类别存在的置信度和边界框

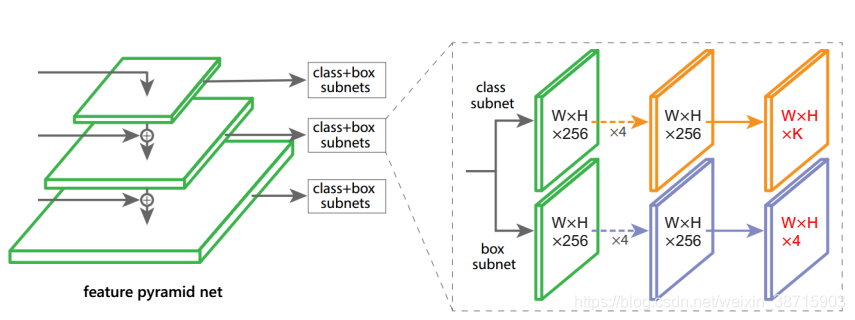

1.FPN主网络：FPN+两个特定功能的子网络。

为了与RetinaNet网络结果进行一个公平的比较，本文的实验网络结构遵循着RetinaNet的结构设计。

主网络：使用FPN网络构建特征金字塔，检测不同尺度大小的对象，文中同样的构建的金字塔尺度为： $\left \{P_{l}\right \},l=3,4,...,7$ 。每层 $\left \{P_{l}\right \}$ 的尺度大小是输入图像的 $1/2^{l}$ 分辨率。

两个特定任务的子网络：同样地，一个用于相对应的cell分类；一个用于预测ground-truth对相框的值 $\left ( x_{1},y_{1},x_{2},y_{2} \right )$ 。

与之前为每个空间位置点添加anchors的工作不同，对于每一个空间位置输出，FoveaBox预测对于每个类的得分输出和相应的Box值。

2.尺度分配

直接预测大量的对象目标类别和位置，会导致结果并不稳定。

论文提出根据特征金字塔level的数量，将对象的尺度分为几个bins。金字塔尺度 $P_{3}-P_{7}$ 对应的基本区域（basic area）分别为 $32^{2}-512^{2}$ 。因此对于 $P_{l}$ 来说，基本区域 $S_{l}$ 的计算公式如下：

$S_{l}=4^{l}\cdot S_{0}$

论文中有 $S_{0}=16$ ，在FoveaBox中，特征金字塔每层需要对特定尺度的对象做出响应，对于金字塔层 $l$ 的目标框都需要计算一个有效尺度范围，计算公式如下：

$\left [ S_{l}/\eta ^{2}, S_{l}\cdot \eta ^{2}\right ]$

$\eta$ 是经验性参数（实验中取2，有最好效果），来控制每个金字塔的尺度范围。

落在 $P_{l}$ 上的bounding box的大小的范围就限制在上述范围内。

3.Object Fovea

金字塔的输出的是heatmap集合，每个输出都有K个通道，K为类别数，大小为H*W。将cell进行定义，可以定义为正区域和负区域，也可以不定义区域。将正，负区域进行缩放，未定义区域则不进行训练。

0）若给定一个有效Ground truth box: $\left ( x_{1},y_{1},x_{2},y_{2} \right )$ 。首先将该box映射至尺度为 $P_{l}$ 的特征金字塔上，映射公式如下：

$x_{1}^{'}=\frac{x_{1}}{2^{l}},y_{1}^{'}=\frac{y_{1}}{2^{l}}$

$x_{2}^{'}=\frac{x_{2}}{2^{l}},y_{2}^{'}=\frac{y_{2}}{2^{l}}$

$c_{x}^{'}=x_{1}^{'}+0.5\left (x_{2}^{'} -x_{1}^{'} \right )$

$c_{y}^{'}=y_{1}^{'}+0.5\left (y_{2}^{'} -y_{1}^{'} \right )$

1）文中提出前景区域（正样本区域）：Fovea-- $R^{pos}=\left (x _{1}^{''},y _{1}^{''} ,x _{2}^{''} ,y _{2}^{''} \right )$ 为原区域的缩放区域，计算公式如下：

【这样设置的原因是为了防止语义区域的相互交叠】

$x _{1}^{''}=c _{x}^{'}-0.5\left ( x _{2}^{'}-x _{1}^{'} \right )\sigma _{1}$

$y _{1}^{''}=c _{y}^{'}-0.5\left ( y _{2}^{'}-y _{1}^{'} \right )\sigma _{1}$

$x _{2}^{''}=c _{x}^{'}+0.5\left ( x _{2}^{'}-x _{1}^{'} \right )\sigma _{1}$

$y _{2}^{''}=c _{y}^{'}+0.5\left ( y _{2}^{'}-y _{1}^{'} \right )\sigma _{1}$

$\sigma _{1}$ 是收缩因子。并为正样本的每个cell进行目标类别的标注加以训练。

2）对于负样本区域的定义，文中也引入了 $R^{neg}$ 和缩放因子 $\sigma _{2}$ ，使用上述正样本一样的公式，更换参数进行计算。

3）正样本同样的只占整个样本的少数，因此论文使用了Focal Loss来训练该分支的 $L_{cls}$ 。

3.边框预测

论文中的模型预测了每个可能潜在的对象边界框的位置。

训练中ground truth的坐标值 $G=\left ( x_{1}, y_{1}, x_{2}, y_{2}\right )$ ，模型的目标是学习一个转换：将特征单元格中心点 $\left ( x,y \right )$ 处的定位输出 $\left ( t _{x1}, t _{y1}, t _{x2}, t _{y2}\right )$ 与ground truth框之间的映射，映射关系如下：
