Xilinx MPSoC调试经验二--datamovev地址非4字节对齐时的用法

1. Datamover的使用

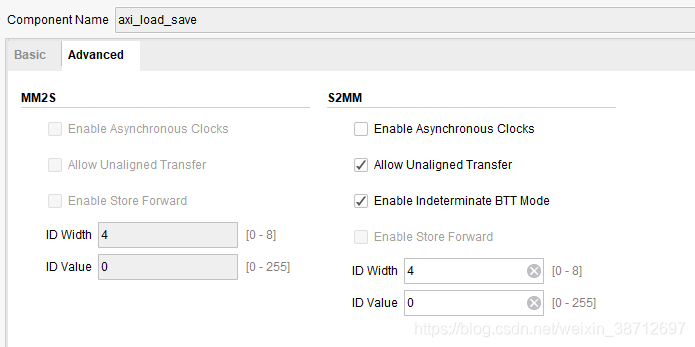

1）传输时如果需要支持地址非对齐，s2mm侧：



地址非对齐时的命令设定

assign s_axis_s2mm_cmd_tdata[22:0] = length;

assign s_axis_s2mm_cmd_tdata[23] = 1;     //type: 1-enable INCR  0- enable FIXED;

assign s_axis_s2mm_cmd_tdata[29:24] = 6'b0;

assign s_axis_s2mm_cmd_tdata[31:30] = 2'b00;

assign s_axis_s2mm_cmd_tdata[63:32] = addr;

assign s_axis_s2mm_cmd_tdata[67:64] = tag;

assign s_axis_s2mm_cmd_tdata[71:68] = 0;

 </
