龙芯1C300B主板V3.4嵌入式开发学习笔记一

本文是关于龙芯1C300B主板的嵌入式开发学习笔记,内容涵盖硬件连接,特别是USB-TTL线的连接规则,以及在Windows x64系统上的驱动安装步骤,解决驱动不支持64位系统的黄色感叹号问题,并介绍了如何使用putty进行串口访问。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1 硬件连接,驱动安装,串口访问:

刚拿到板子,打开配套了一条USB转TTL线,电源适配器,备用PMON芯片(?)

问题一:怎么连接USB-TTL线到主板,这里涉及到线的规定

观察转接线的末端,有四条颜色不同的杜邦线。它们分别是:
红色—>VCC
白色—>RX接收端
绿色—>TX发送端
黑色—>地
由RX连接TX的交叉原则
白色连接TX
绿色连接RX

问题二:驱动安装,这个问题主要针对Windows x64用户

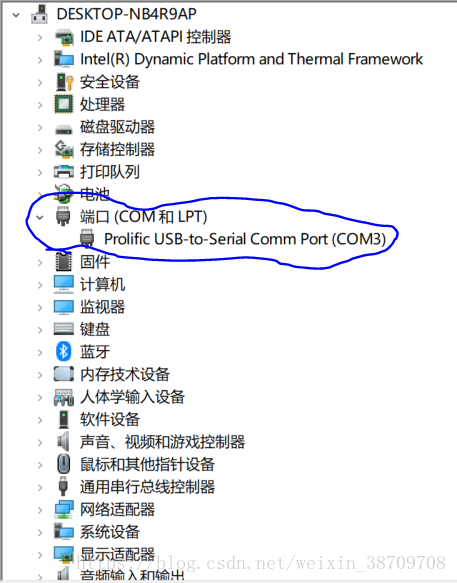

插入USB-TTL后,Windows系统发现硬件,稍后在设备管理器中可以发现一个端口:



笔者的是更改过驱动的,没有更改过驱动的会显示一个黄色的感叹号,这是由于该驱动最新的版本不支持64位系统,支持64位系统的驱动为2009版本下载链接: https://www.jianguoyun.com/p/DSEsV20Qi_LxBhjN2GY

安装完成后,在设备管理器中将驱动修改为2009版,端口单击右键->更新驱动程序->浏览我的计算机以查找驱动程序软件->从我计算机的可用驱动程序列表中选取->选择2009//11/19的那个驱动
