加载三维模型

一：技术原理

三维模型是计算机对现实世界最真实的表达。CityMaker默认支持的数据库为关系型数据库FDB，即Firebird DataBase。它是一种关系型数据库，存储了地理数据与非地理数据，和各种数据之间的关系，存储了CityMaker所定义的数据结构的三维数据。CityMaker将其操作过程封装在了数据引擎，用户不需要另外安装数据库即可读取。CityMaker同样支持其它关系型数据库如Oracle/MySql/PostgreSql等等，我们可以使用它们建立具有与FDB同样结构的数据库。

FDB是什么？

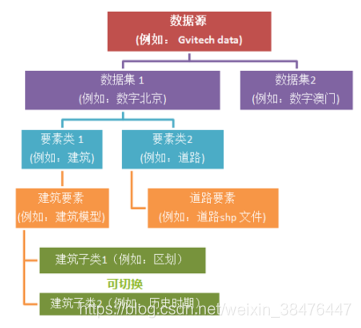

在这里插入图片描述

如上图： FDB数据库定义了三层数据表结构：数据源（DataSource）-数据集（DataSet）-要素类（FeatureClass）。

DataSource——数据源。

地理数据源，对应物理上的一个数据源，包括大文件、数据库、第三方空间数据库。可获取到要素数据集，要素字段，也可创建表存储字段信息，创建查询对象等。

FeatureDataSet——数据集

含有一个或者多个空间列的地理要素数据集。同时还可包含一个或多个表达对象或者特征之间联系的对象关系表，即包含ObjectClass的实例的数据集。支持多个要素类(FeatureClass)，但是只有一个ModelClass（模型库），一个ImageClass（纹理库）。

FeatureClass——要素类

具有相同空间、时态、Property特征的一类地理特征。空间特征必须存在，且空间特征可以有一个或多个。空间特征可以是二维几何、三维几何、带有地理参考的栅格数据类型。也就是说要素类必须且至少具有一个空间几何字段。IFeatureClass继承于IObjectClass，IObjectClass继承于ITable。简单说，一个要素类就是由几张表构成的。

一个数据源可以管理多个数据集，一个数据集下可以有多个要素类。数据源的创建采用类工厂模式IDataSourceFactory，通过此接口可以实现数据源的创建，打开，移动，删除，资源回收等。给定数据集名称和投影坐标系对象通过IDataSource数据源的CreateFeatureDataset方法可以创建一个特征数据集，IFeatureDataset可以创建和打开下级的FeatureClass，ObjectClass。

CityMaker支持的所有关系型数据库参见第三节，或者参考SDKHelp中的gviConnectionType。

本章节主要展示如何加载其它关系型数据库的三维模型数据。

二：实现步骤

1. .Net步骤

（1）设置数据源连接
MySql数据库

private void setMySqlDatasourceConnection()
{
    IConnectionInfo ci = new ConnectionInfo();        //新建数据连接
    ci.ConnectionType = gviConnectionType.gviConnectionMySql5x;    //设置数据连接类型为MySql
    ci.Server = "localhost";        //服务器地址为本机
    ci.Port = 3306;                //端口为3306
    ci.Database = "test";            //数据库名称为test
    ci
