OpenGLES学习之路之图元(三)

OpenGL ES可以绘制 点精灵、直线和三角形。

假如在GL_ARRAY_BUFFER 中有一组顶点坐标 p1(-0.5,0.5,0.0)、p2(0.5,0.5,0.0)、p3(-0.5,-0.5,0.0)、p4(0.5,-0.5,0.0)

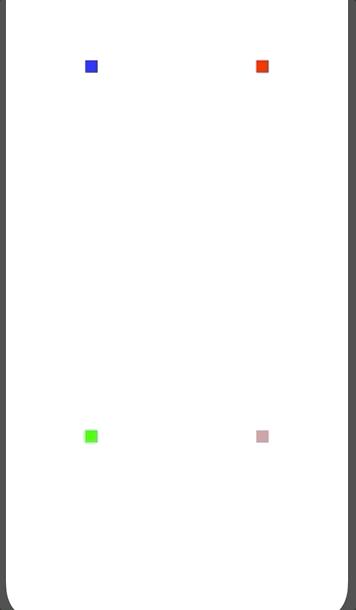

1、点精灵

在绘制点精灵时候可以在顶点着色器输出 gl_PointSize ,控制点的大小。

绘制类型用GL_POINTS。



2、直线

在绘制直线的时候类型有 GL_LINES、GL_LINE_STRIP、GL_LINE_LOOP三种。

可以用方法glLineWidth(GLfloat width)指定线宽。

GL_LINES：把顶点的 p0和p1 ，p2和p3... 以此类推的绘制n/2条线段。

GL_LINE_STRIP：把 p0和p1 ，p1和p2...以此类推的绘制n-1条线段。

GL_LINE_LOOP：把p0和p1，p1和p2...pn和p0 最后一最后一个点和第一个点连接绘制n条线段。



3、三角形

绘制三角形的类型有GL_TRIANGLES、GL_TRIANGLE_STRIP、GL_TRIANGLE_FAN三种。

GL_TRIANGLES：(p0,p1,p2)、(p3,p4,p5) 这样顺序绘制n/3个三角形。

GL_TRIANGLE_STRIP：(p0,p1,p2)、(p2,p1,p3) 共绘制n-2个三角形。

GL_TRIANGLE_FAN: (p0,p1,p2)、(p0,p2,p3) 共绘制n-2个三角形。



这是一个例子
