DHCP学习+eNSP实例+wireshark报文查看

背景：自动获取到IP地址、及一系列必要的和重要的配置参数，电脑等设备就可以正常工作。

BOOTP协议：起初IETF定义了BOOTP(Bootstrap Protocol)协议，专门用来解决IP地址等网络参数的配置问题。

DHCP协议：由于BOOTP协议的各种缺陷和不足，IETF又定义了一个新的协议，即DHCP(Dynamic Host Configuration Protocol)协议，即动态主机配置协议。并且可以向后兼容BOOTP协议。DHCP是一种Client/Servr模式的网络协议。

DHCP的工作流程：主要分为4个阶段，即发现阶段、提供阶段、请求阶段、确认阶段。

• 发现阶段：PC上的DHCP Client 寻找DHCP Server的阶段。发送一个广播帧，广播帧的源MAC地址为PC的MAC地址，类型字段为0x0800，载荷数据为一个广播IP报文。该IP报文的目的IP地址为有限广播地址255.255.255.255，源IP地址为0.0.0.0，协议字段为0x11，载荷数据是一个UDP报文。该UDP报文的目的端口为67，源端口为68，载荷数据是一个DHCPDISCOVER消息(消息中设定一个交易号 Transaction ID)。
• 提供阶段：DHCP Server向DHCP Client提供IP地址的阶段。
• 请求阶段：PC的DHCP Client会在若干个收到的offer中根据某种规则来确定接受哪一个offer。
• 确认阶段：DHCP Server会向PC的DHCP Client发送一个DHCPACK消息。

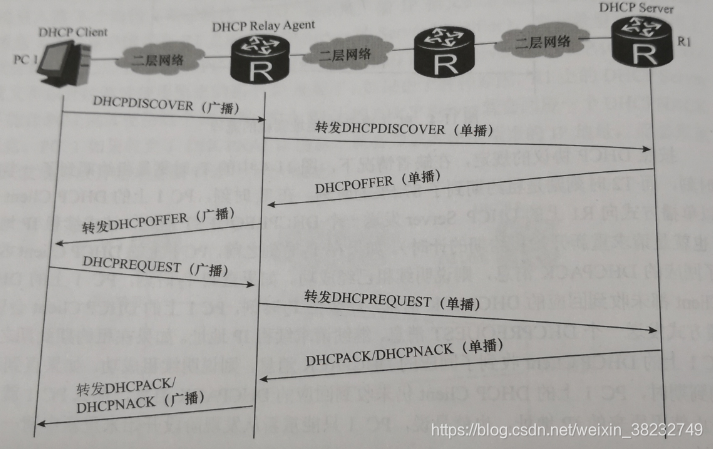

DHCP中继代理：DHCP Relay Agent，基本作用是在DHCP Server和DHCP Client之间进行DHCP消息的中转。

DHCP中继代理
