AS：Autonomous System，自治系统。在互联网中，一个自治系统(AS)是一个有权自主地决定在本系统中应采用何种路由协议的小型单位。这个网络单位可以是一个简单的网络也可以是一个由一个或多个普通的网络管理员来控制的网络群体，它是一个单独的可管理的网络单元（例如一所大学，一个企业或者一个公司个体）。一个自治系统有时也被称为是一个路由选择域（routing domain）。一个自治系统将会分配一个全局的唯一的16位号码，有时我们把这个号码叫做自治系统号（ASN）。

路由协议：主要分为两大类，一类称为IGP（Interior Gateway Protocol，内部网关协议），另一类称为EGP（Exterior Gateway Protocol，外部网关协议）

IGP成员：RIP（Routing Information Protocol）协议，OSPF（Open Shortest Path First）协议，IS-IS（Intermediate System 同Intermediate System）协议等

EGP成员：虽然有多个协议，目前在网络中得到应用的协议只有一种，就是BGP（Border Gateway Protocol）协议

RIP：Routing Information Protocol，路由信息协议；是一种基于距离矢量（Distance Vector，简称DV）算法的IGP协议，其协议优先级为100.

cost：开销。RIP协议只能以“跳数”来定义开销，且规定跳数大于等于16的路由将被视为不可达的路由（--限制--）。依据算法，当跳数大于等于16时，均置为16.

路由交换过程：RIP路由器根据接收到的来源其它RIP路由器的最新路由信息来更新自己的RIP路由表，如此反复循环，这样的过程就称之为路由交换过程

RIP路由的收敛时间：RIP路由器经过足够长的时间后，RIP路由表中的数据不再发生变化。消耗的时间即是收敛时间

RIP消息：分为两种，一种是RIP请求消息，一种是RIP响应消息

RIP协议版本：目前2个协议版本，分别为RIP-1和RIP-2（RIP Version 2 ，RIPv2）

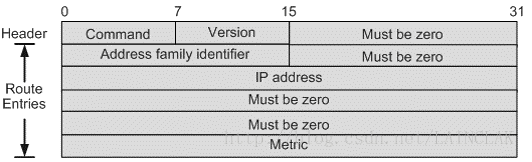

RIP-1报文格式如下：（一个RIP报文最多携带25条路由）

Command: Response (2) #命令：1为RIP请求信息；2为RIP响应信息
Version: RIPv1 (1) #版本：使用RIPv1版本
Address Family: IP (2) #协议簇，该字段长度为4字节。对于TCP/IP协议簇，该字段的取值为2
IP Address: 192.168.0.0 #路由项的目的网络地址
Metric: 1 #跳数

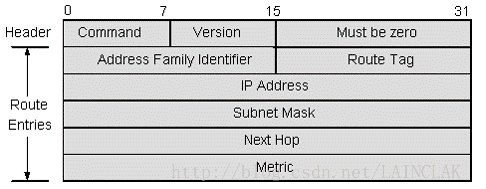

RIPv2报文格式如下：

【Route Tag】：用于标记外部路由或者路由引入到RIPv2协议中的路由。
【 Subnet Mask】：用来标识使用IPv4地址的网络和子网部分
【NextHop】：下一跳IP地址

RIPv2报文支持认证：会修改第一条报文信息

Address Family Identifier 字段修改为0xFFFF
Route Tag 字段修改为Authentication Type字段（即认证类型）
IP Address、Subnet Mask、Nest Hop和Metric 会更改为口令字段

RIP协议提供了3种方法来解决路由环路的问题：触发更新、水平分割、毒性逆转

触发更新：Triggerd Update，RIP路由表中某些路由发生变动后，该路由器立即向周边路由器发布响应信息
水平分割：Split Horizons，通过Interface-x接口向外发布响应信息时，响应信息不包含通过Interface-x学习来的路由项信息
毒性逆转：Poison Reverse，通过Interface-x接口向外发布响应信息时，响应信息包含通过Interface-x学习来的路由项信息，但是会将cost值置为16

实例：华为ensp操作中，通过命令display rip [process-id]命令查看RIP当前运行状态
