ATM系统-实验二-用况图

实验一文档所在博客链接：https://blog.youkuaiyun.com/weixin_37964310/article/details/89157324

1. 图形文档

1. 文字说明

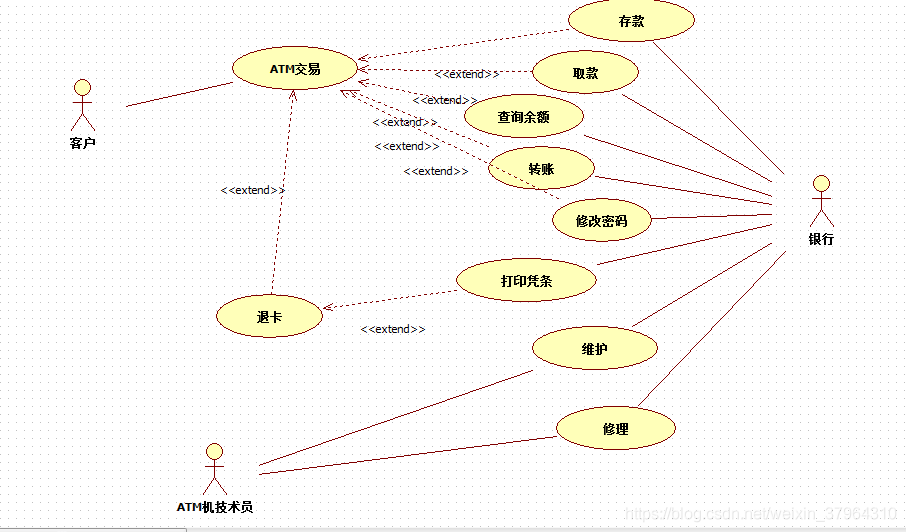

1. 用况图综述：该用况图展示了ATM系统中的主业务用况之间，用况与参与者之间的关系。客户可以选择存款、取款、查询金额、转账、修改密码等业务。ATM技术员可以对ATM进行维护与修理。
2. 参与者描述：
   1. 客户：使用ATM进行业务操作，包括余额查询、存款、取款、转账和修改密码等。；
   2. ATM机技术员：对ATM进行定时维护和修理。
   3. 银行：提供客户银行账户及业务操作。
3. 用况描述

• 用况名：取款

简述：从银行账户里取出一定金额的现金

参与者：客户，银行

扩展：扩展它的用况是ATM交易

前置条件：（1）客户插入银行卡

               （2）客户输入正确密码

细节：（1）客户插入银行卡并输入正确密码

            （2）客户选择取款业务

            （3）ATM机吐出指定金额的现金

            （4）客户取走现金

后置条件：（1）客户取走现金

                    （2）账户余额更新

例外：（1）客户没有插卡

       &nb
