1 Halcon创建一张深度图

原创已于 2023-11-01 10:35:59 修改 · 439 阅读

1 ·

CC 4.0 BY-SA版权

文章标签：

#算法

于 2023-11-01 10:22:27 首次发布

本文介绍了使用IT技术进行代码操作，如打开和关闭窗口，读取和处理图像（如创建灰度图并转换为点云），以及基本的视频阅览功能。

1. 代码预览

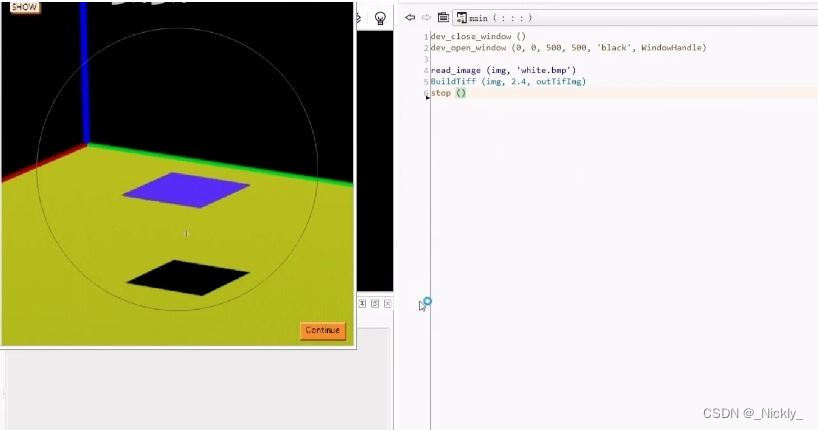

在这里插入图片描述

dev_close_window ()
dev_open_window (0, 0, 500, 500, 'black', WindowHandle)

read_image (img, 'white.bmp')
BuildTiff (img, 2.4, outTifImg)
stop ()

2. 视频阅览

1. 灰度图创建点云-哔哩哔哩
