过电阻的等长线设置

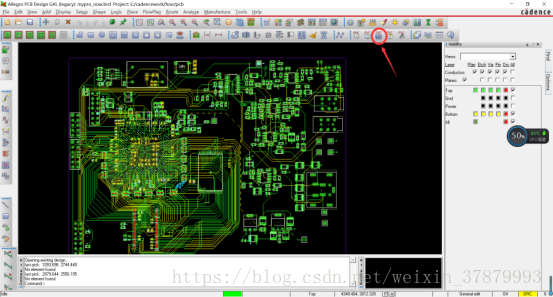

第一步，红色圈圈内的图标就是规则管理器，点击打开

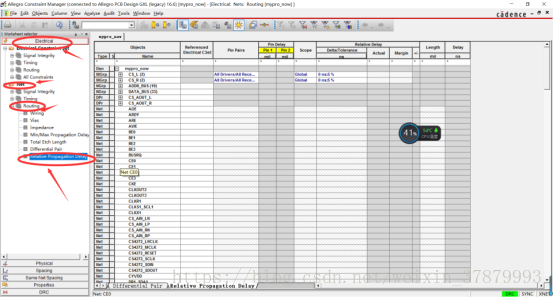

我们可以看到这样哒：等长线规则在Relative Propagation Delay(相对传播延时)

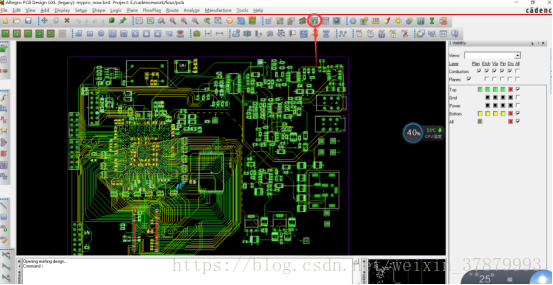

我们发现所有的网络属性都是Net，如果我们想要过电阻等长布线，则需要将高速信号的网络建立Xnet属性。接着，我们点击Signal Model,如下图所示：

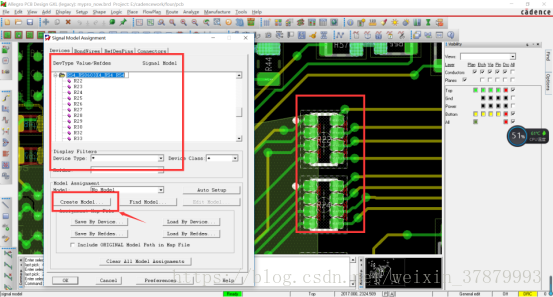

会出现Signal Model Assignment对话框，在pcb中选中高速信号网络所经过的电阻，定位到此电阻所在的文件夹，选中文件夹，可以看到pcb中此类电阻全部高亮，如下图：
然后点击Creat Model
第一步，红色圈圈内的图标就是规则管理器，点击打开
我们可以看到这样哒：等长线规则在Relative Propagation Delay(相对传播延时)
我们发现所有的网络属性都是Net，如果我们想要过电阻等长布线，则需要将高速信号的网络建立Xnet属性。接着，我们点击Signal Model,如下图所示：

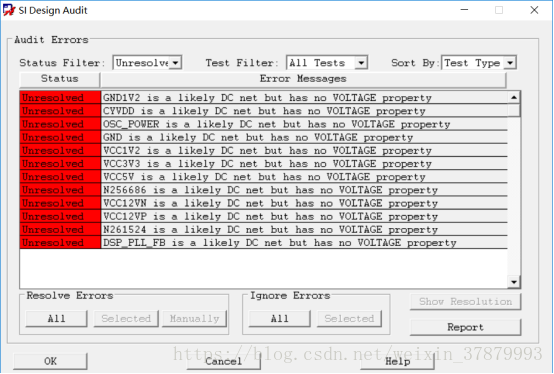

会出现如下AUDIT ERRORS,不要在意，直接点ok即可。
会出现Signal Model Assignment对话框，在pcb中选中高速信号网络所经过的电阻，定位到此电阻所在的文件夹，选中文件夹，可以看到pcb中此类电阻全部高亮，如下图：
然后点击Creat Model
