java设计模式精讲 Debug 方式+内存分析-第2章

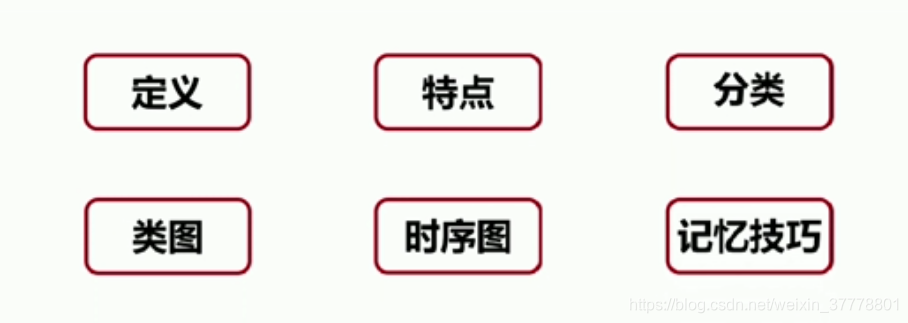

2-1 本章导航

在这里插入图片描述

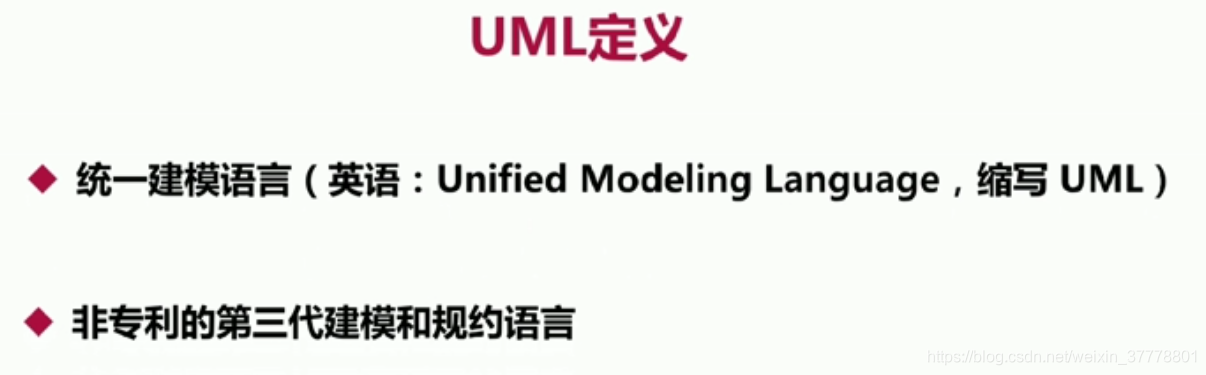

UML的定义

在这里插入图片描述

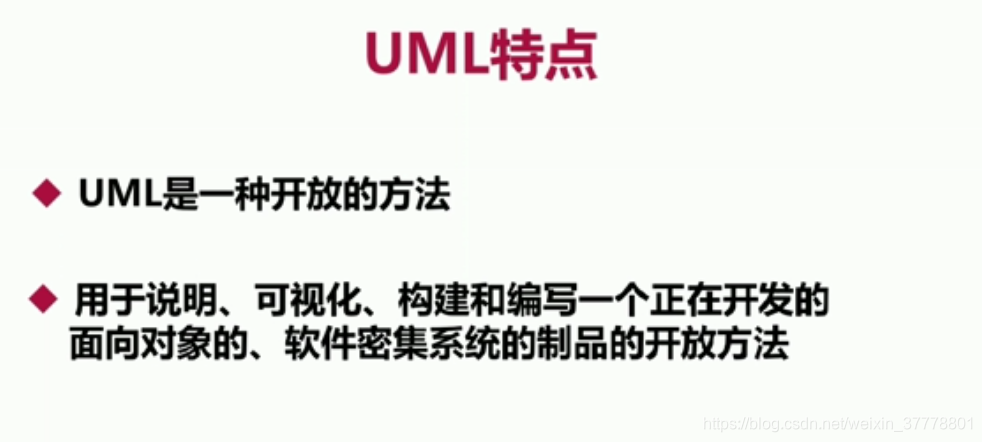

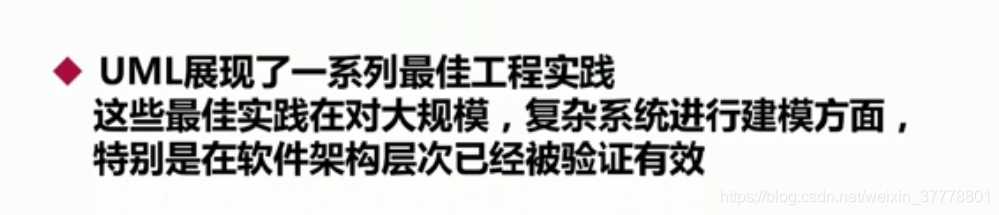

UML的特点

在这里插入图片描述
在这里插入图片描述

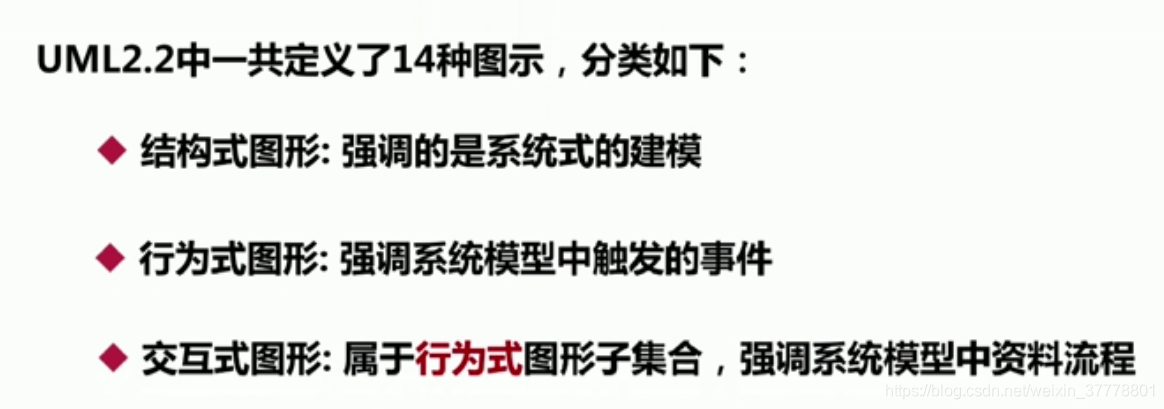

UML2.2的分类

在这里插入图片描述

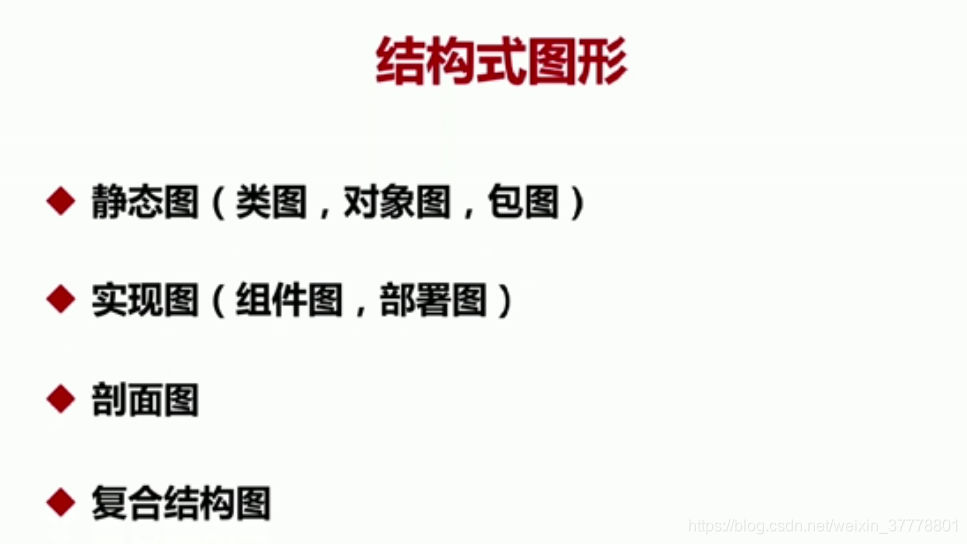

  • 结构式图形
    在这里插入图片描述

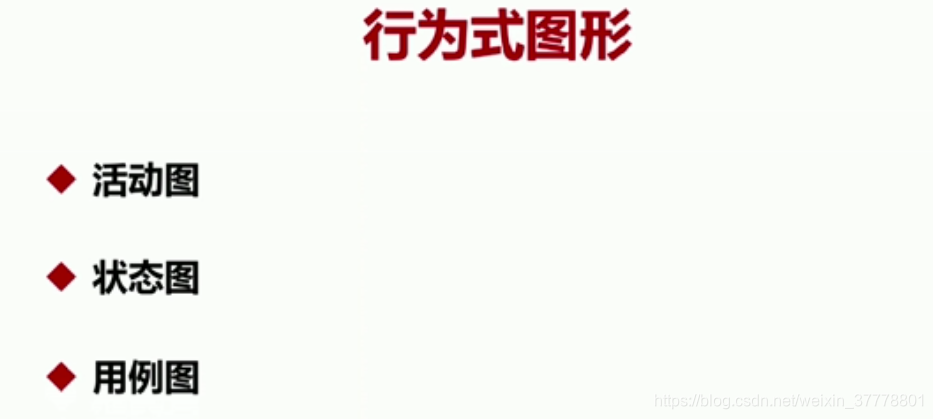

  • 行为式图形
    在这里插入图片描述
  • 交互式图形在这里插入图片描述

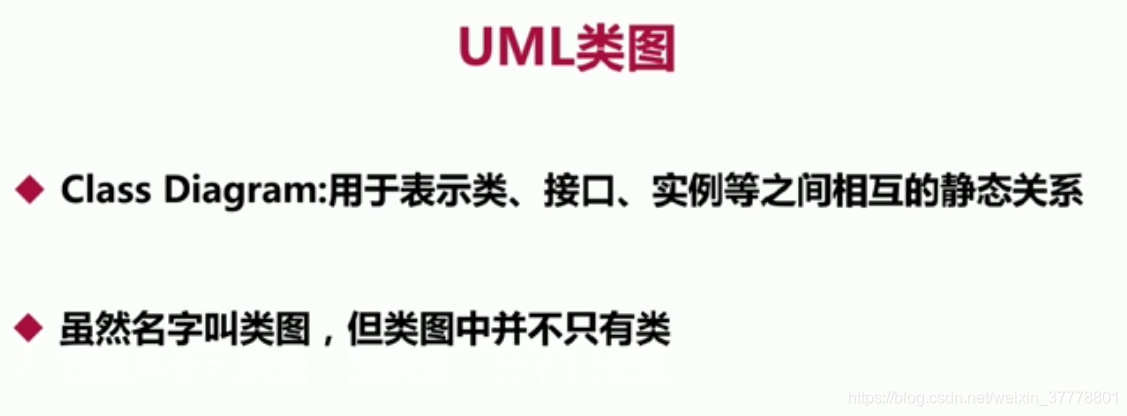

UML类图

在这里插入图片描述

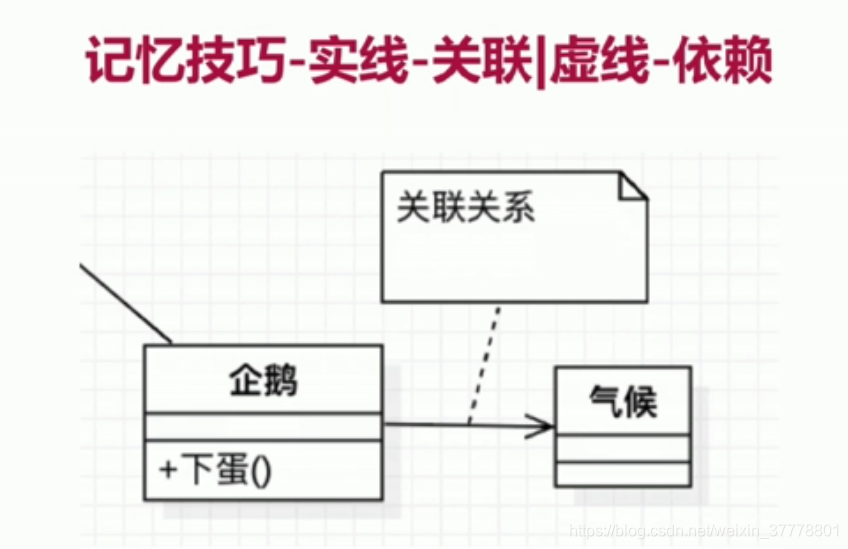

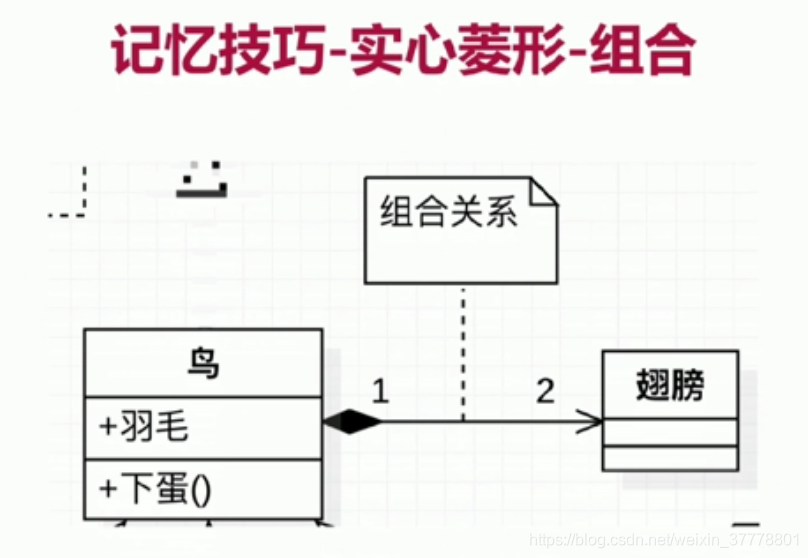

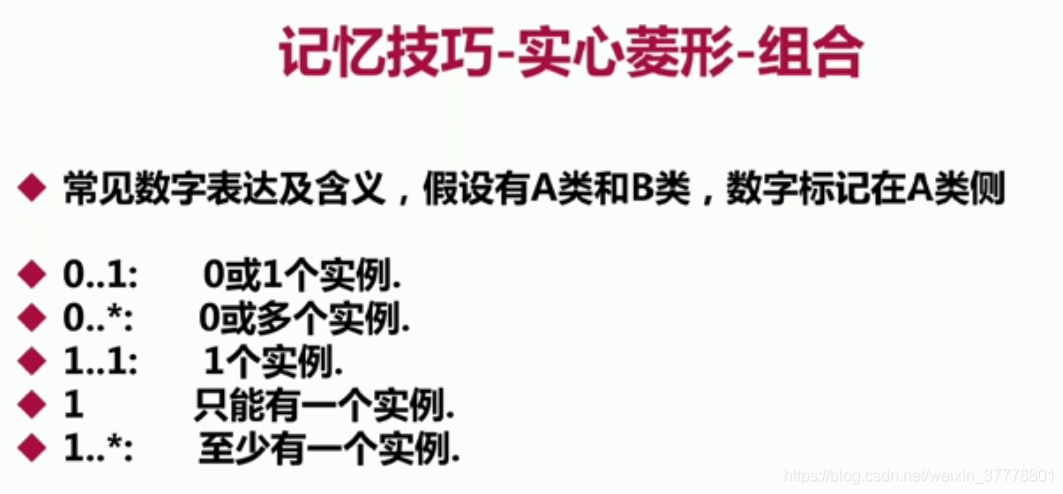

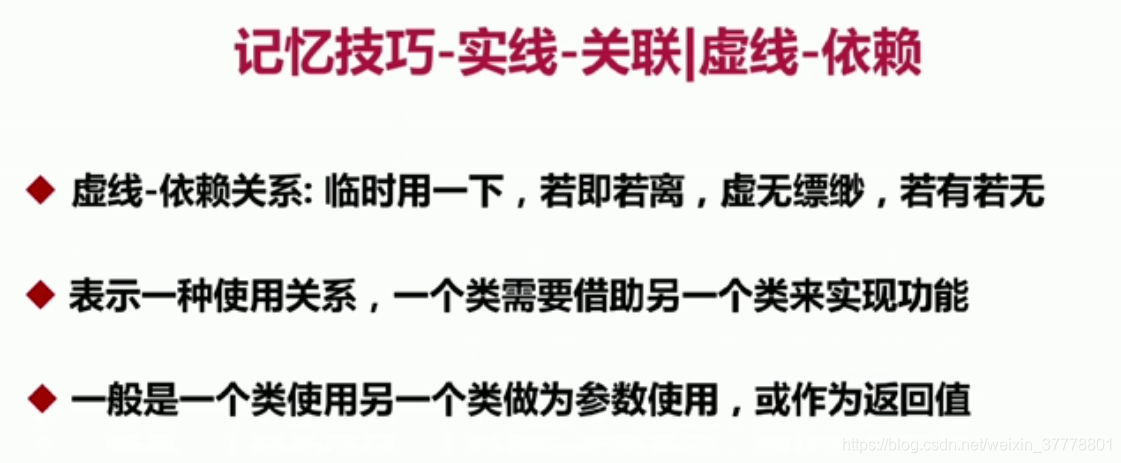

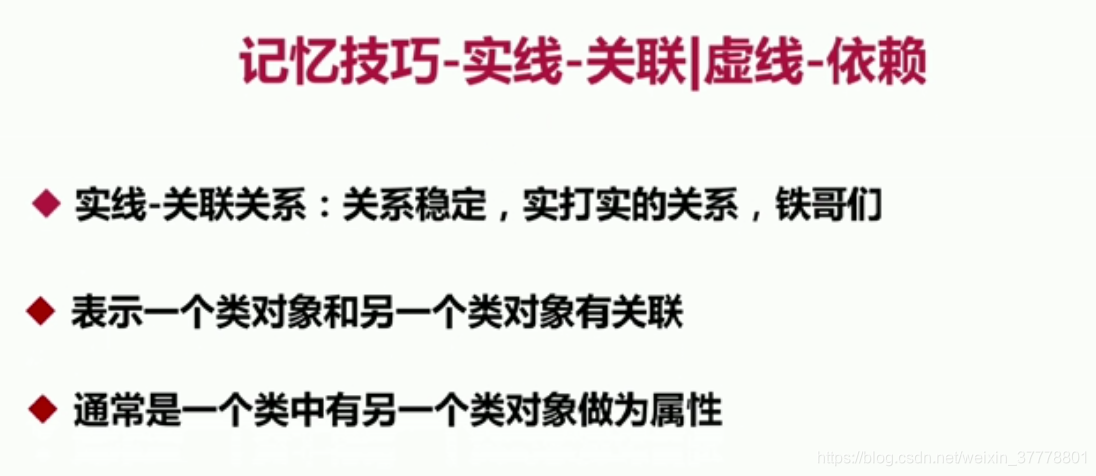

记忆技巧

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

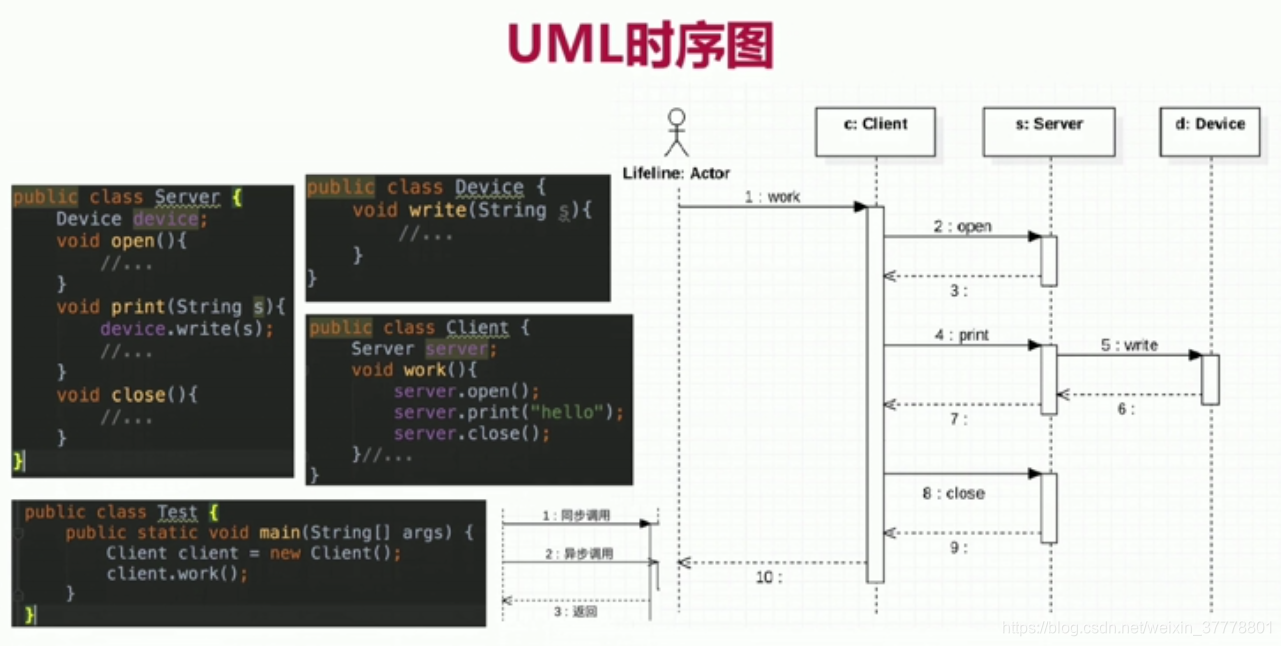

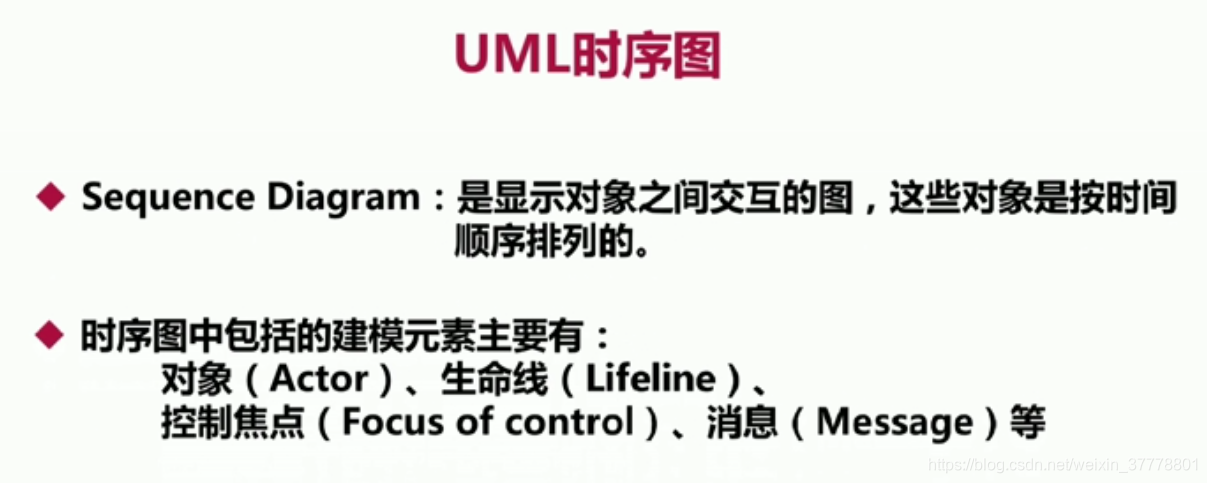

UML时序图

在这里插入图片描述
在这里插入图片描述

  1. 黑色的实线和实心箭头表示同步调用
  2. 黑色的实线和空心箭头表示异步调用
  3. 黑色的虚线和空心箭头就表示方法的返回值

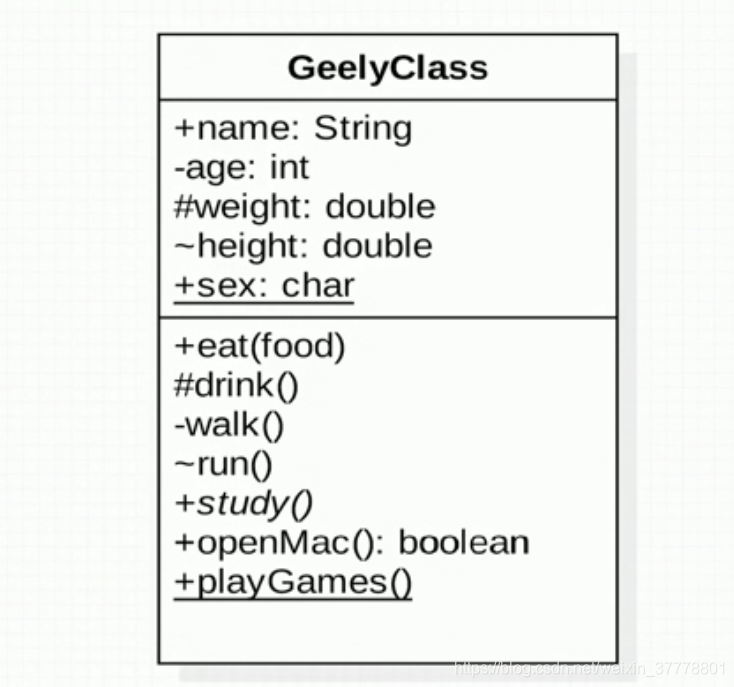

2-2 UML类图讲解

在这里插入图片描述

  1. 如果出抽象类，类名是用斜体来表示
  2. "+"表示public
  3. "-"表示private
  4. "#"表示protected
  5. "~"或者什么都不加就表示default的包权限
  6. 有下划线"_"表示static的属性或者是方法
  7. 斜体的表示的是抽象方法，既然这个类里面含有抽象方法，那么这个类也必然是一个抽象类

2-3 UML类图讲解-自上而下

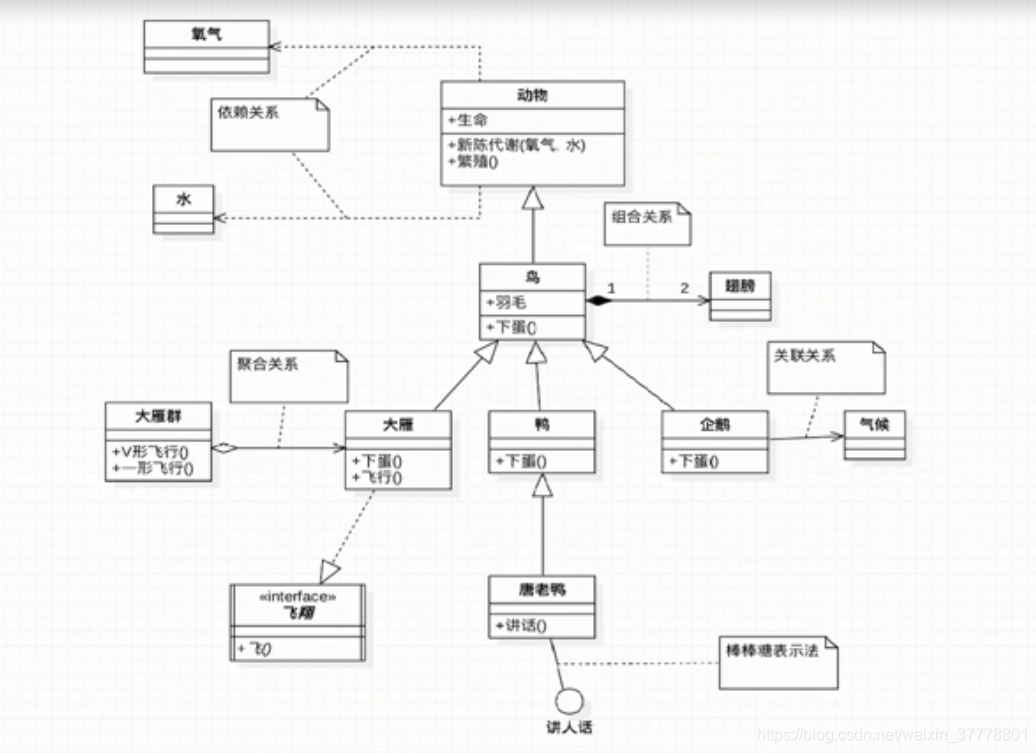

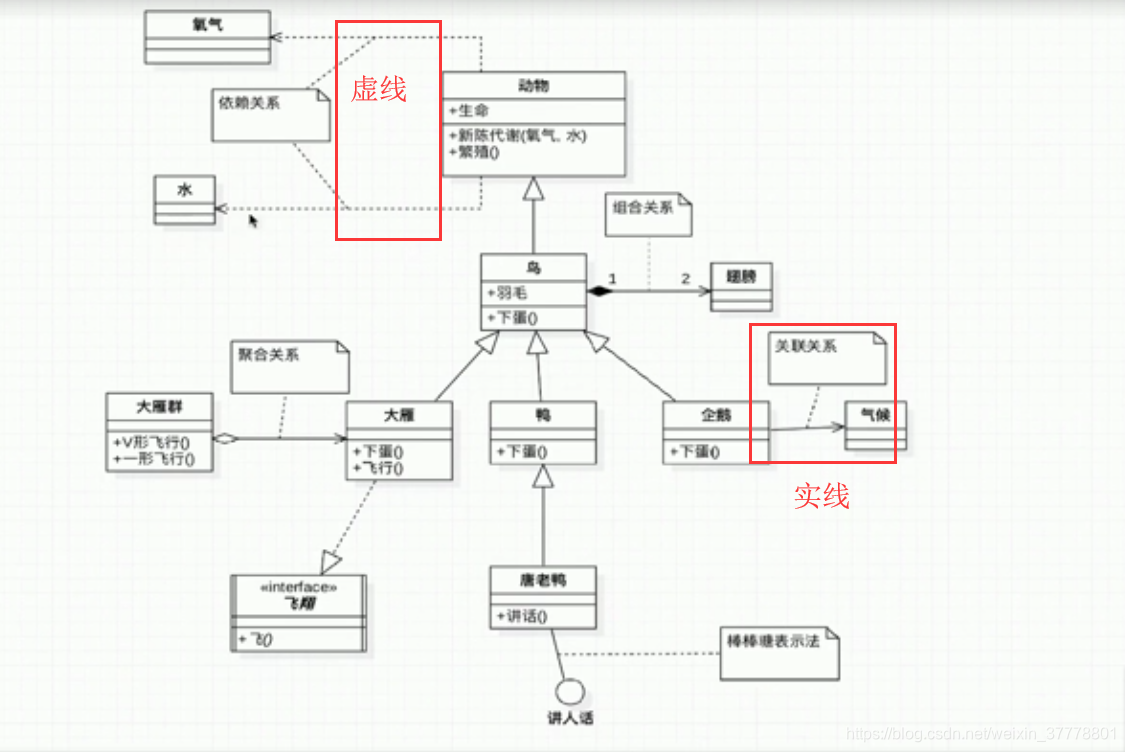

摘自大话设计模式：
在这里插入图片描述

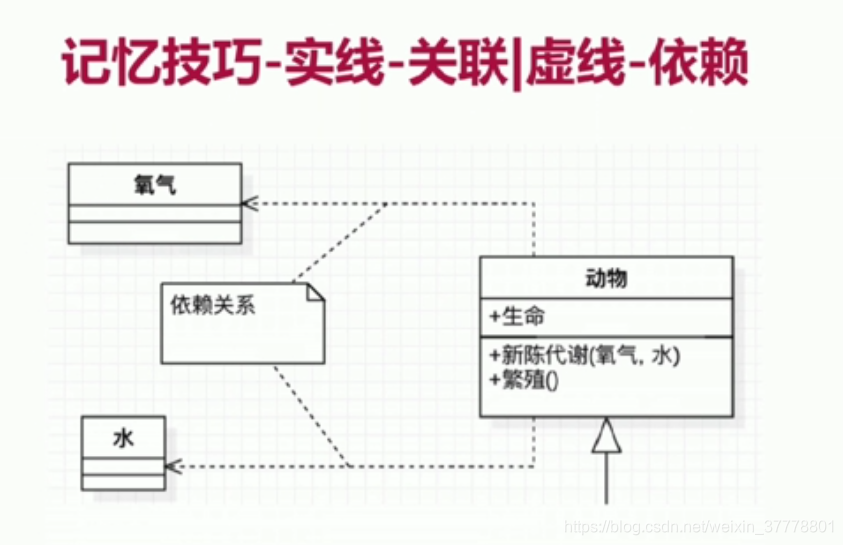

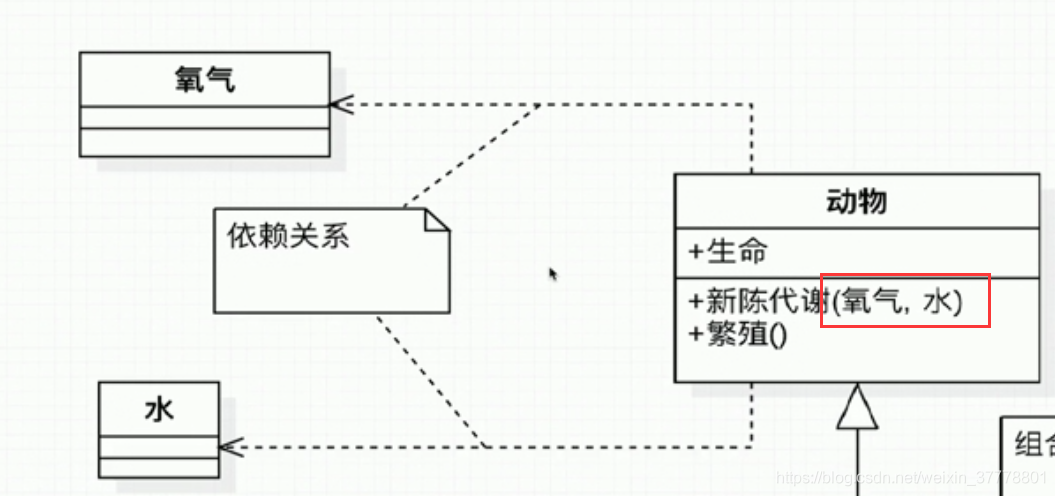

依赖关系：一般是作为一个方法的入参：

在这里插入图片描述

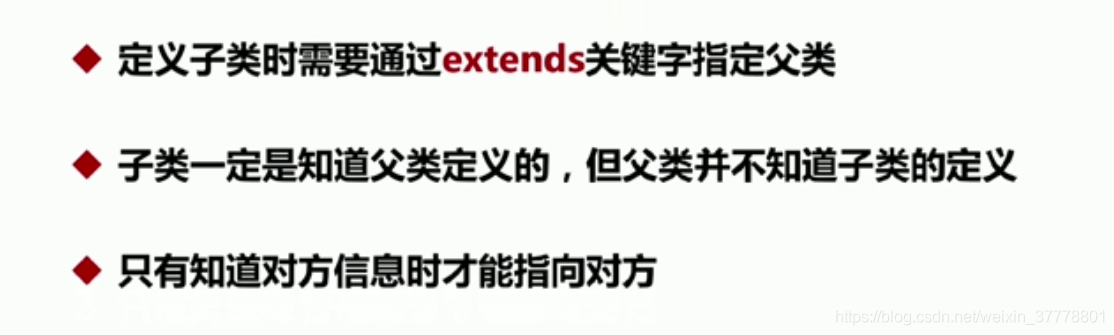

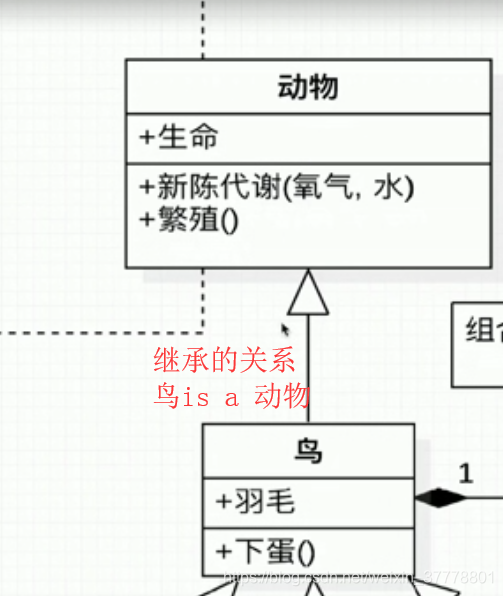

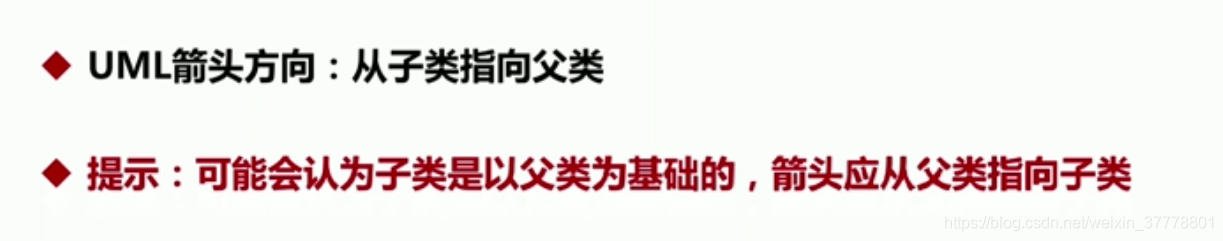

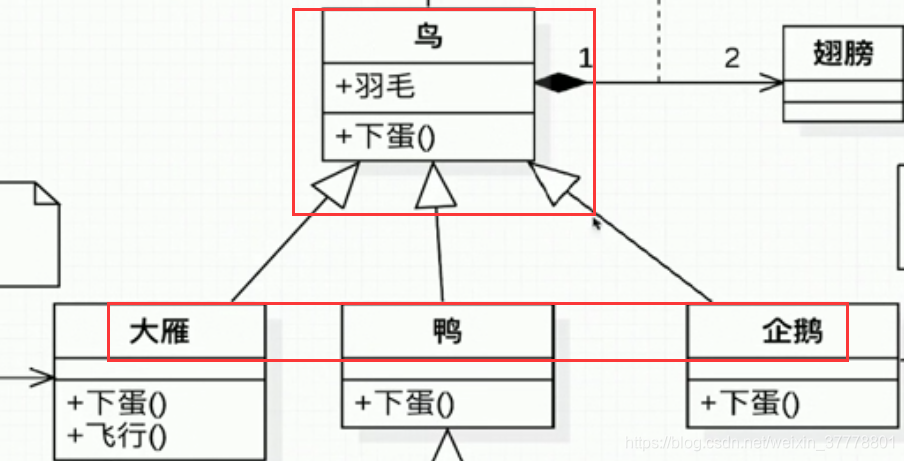

继承的关系

这里要注意的是：箭头的指向，是从子类指向父类
在这里插入图片描述

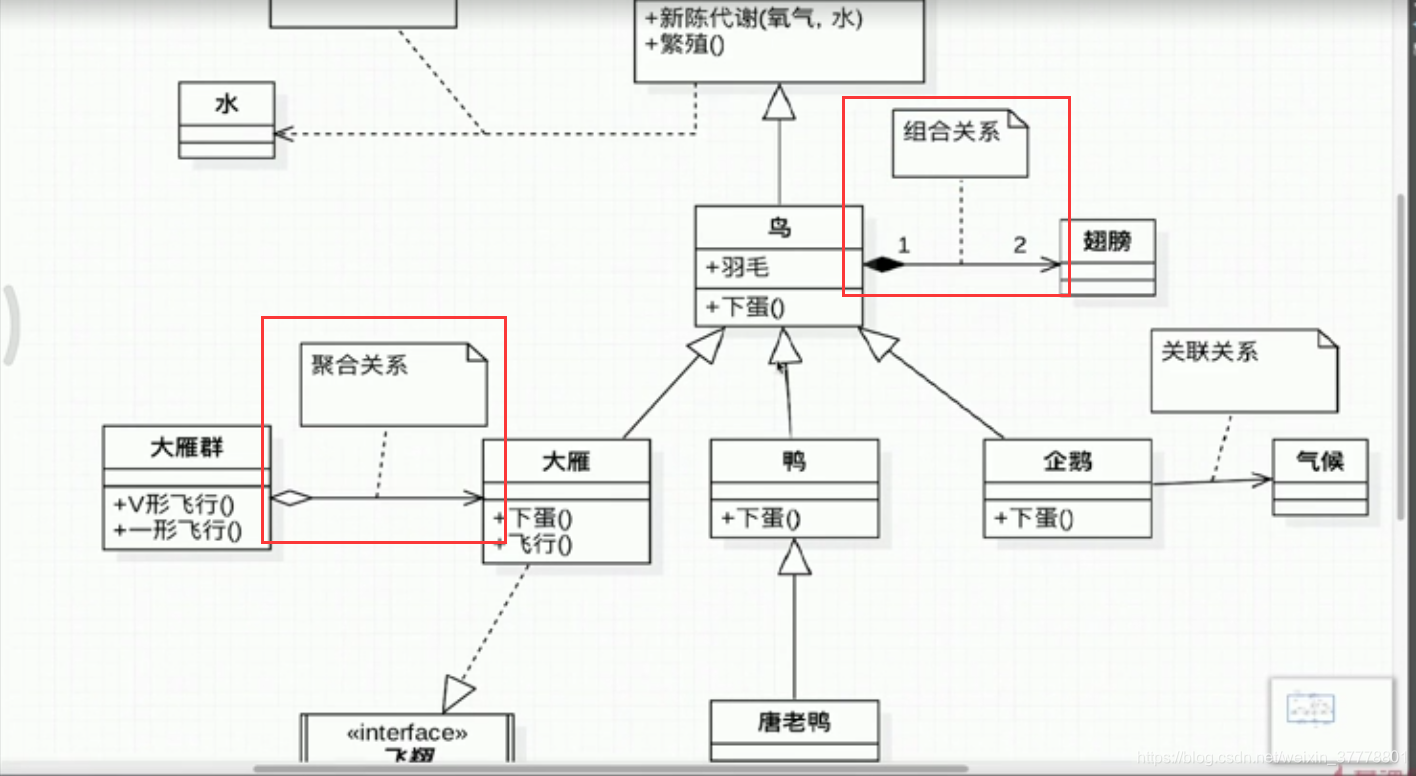

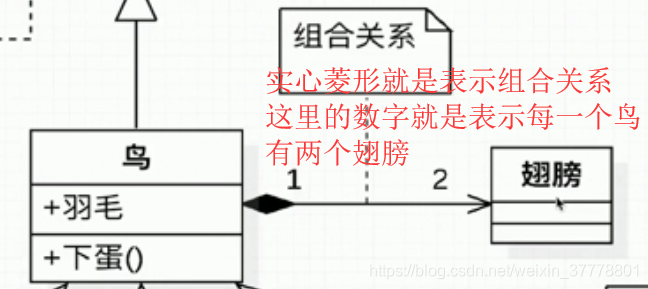

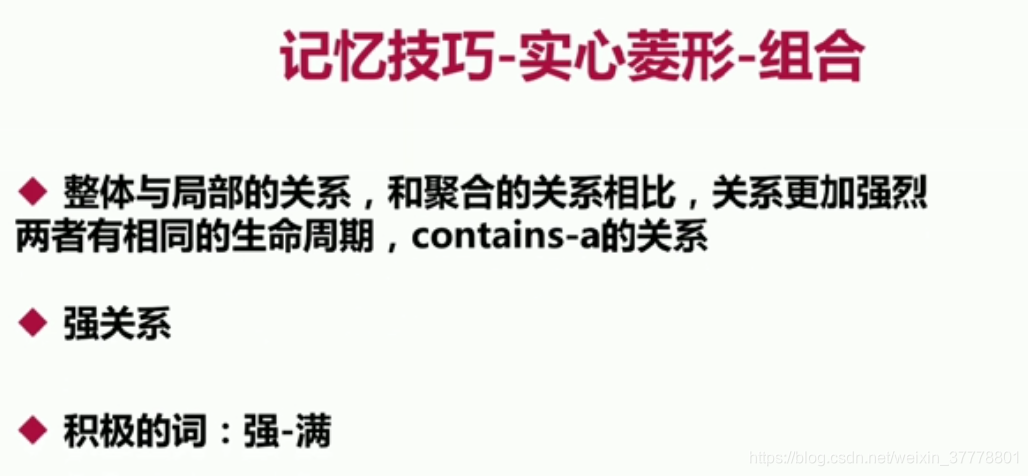

组合关系

组合关系的两个类是具有相同的生命周期的;
在这里插入图片描述

这个也是一个继承的关系：
在这里插入图片描述

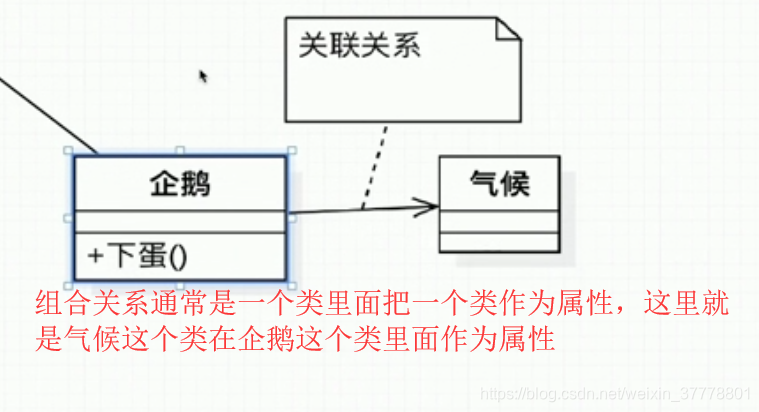

关联关系

在这里插入图片描述

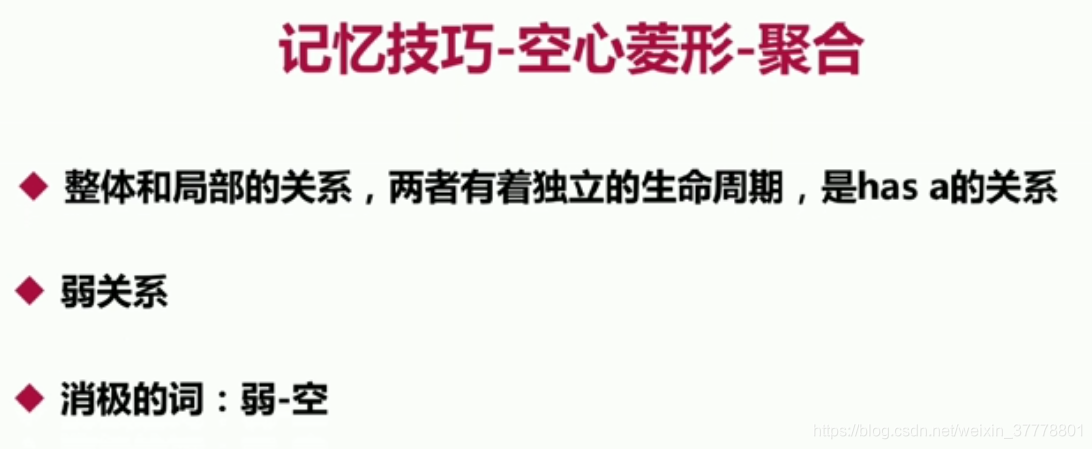

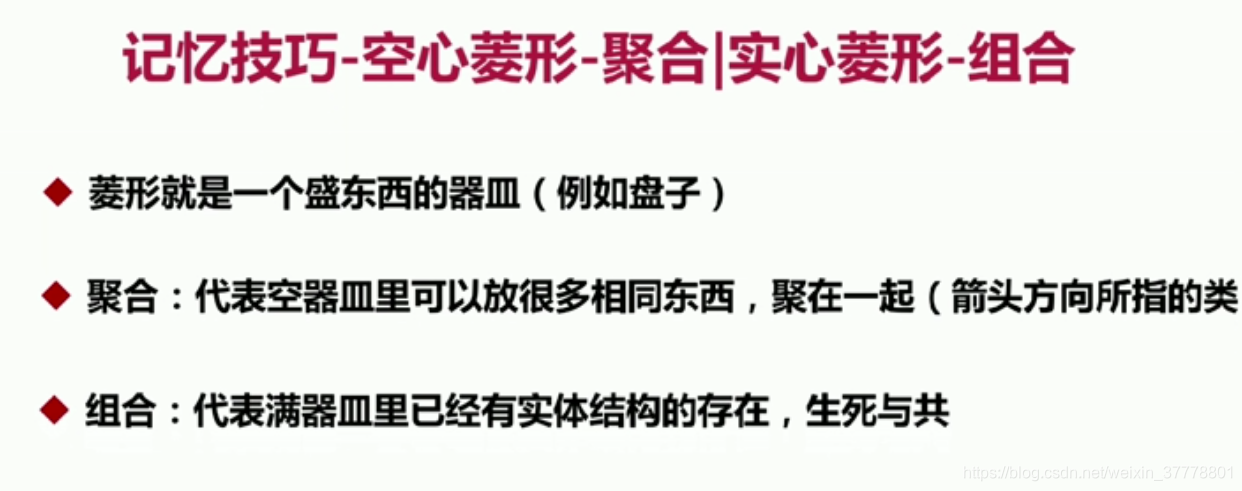

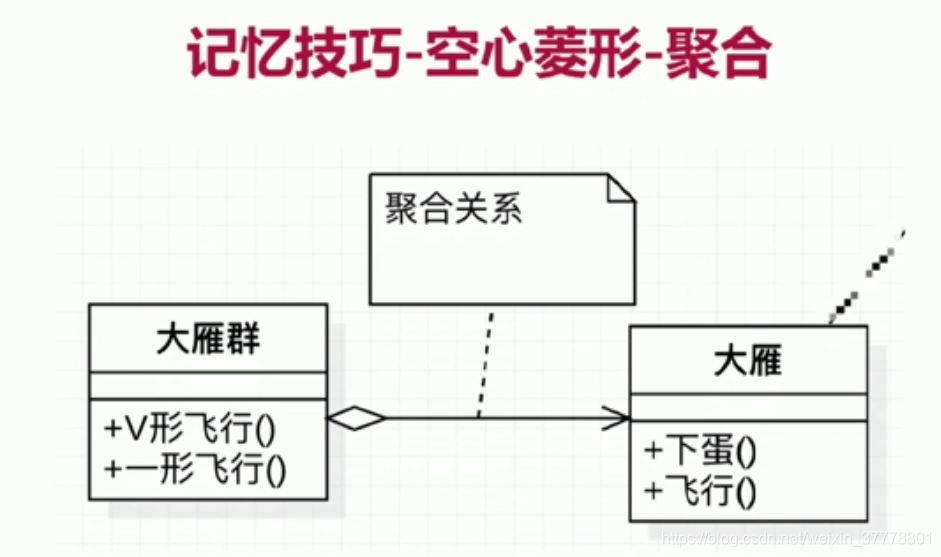

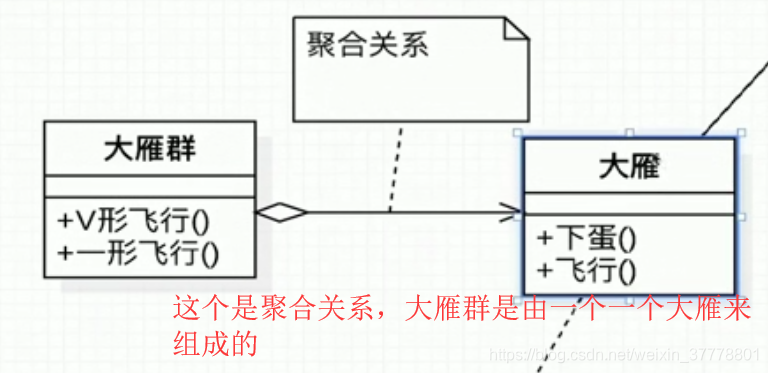

聚合关系

这里要注意菱形和箭头的方向不要指反了，菱形是多的一方
可以把这个菱形理解一个可以乘东西的盘子，盘子可以放很多的东西，指向多的一方
在这里插入图片描述

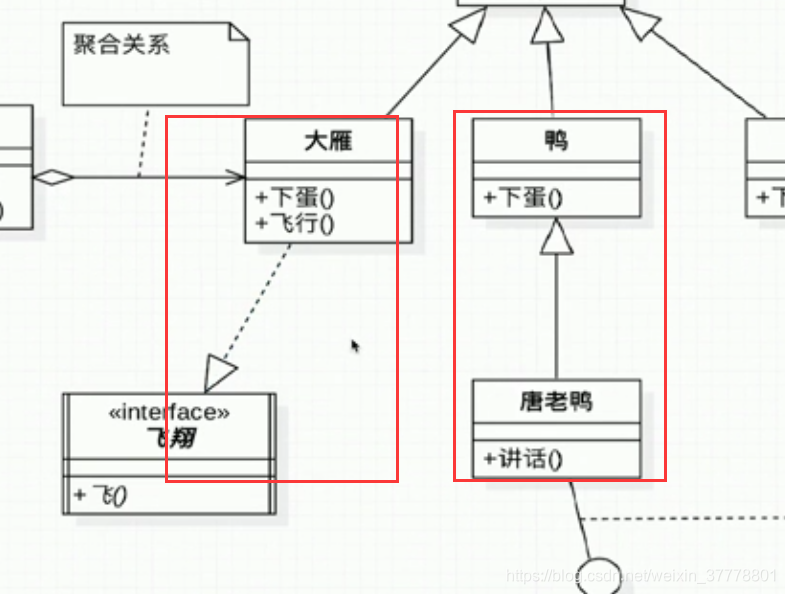

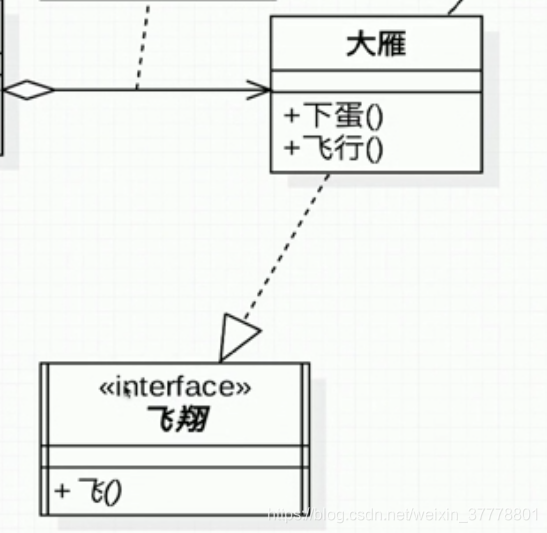

实现接口

在这里插入图片描述

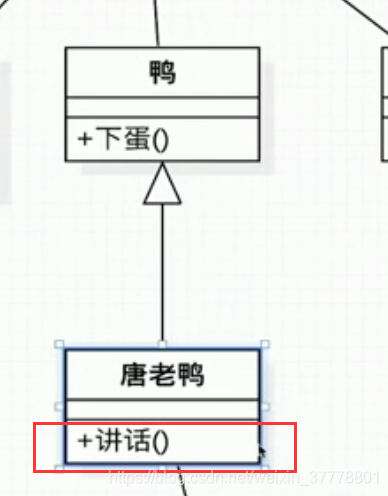

继承了之后，又多了自己的方法

在这里插入图片描述

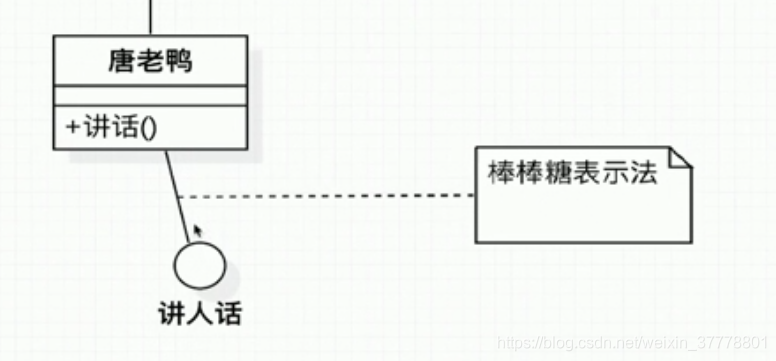

棒棒糖表示法

唐老鸭实现了说人话的接口
在这里插入图片描述

2-4 UML类图讲解-对比讲解联想记忆

在这里插入图片描述
在这里插入图片描述

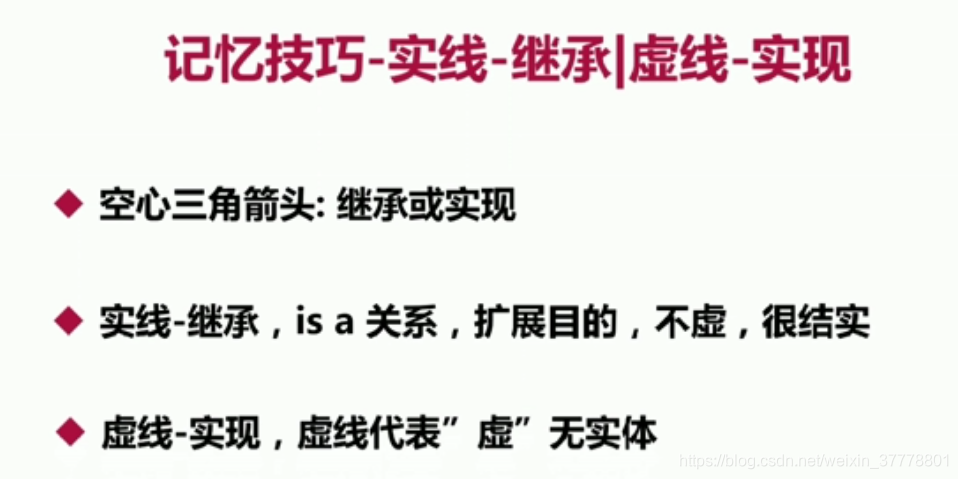

继承和实现：一个实线一个是虚线
在这里插入图片描述
