RCC学习笔记—使用HSE或HSI配置时钟

最新推荐文章于 2024-12-23 22:37:23 发布
最新推荐文章于 2024-12-23 22:37:23 发布
阅读量426 收藏
点赞数
CC 4.0 BY-SA版权
分类专栏： 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_37676403/article/details/90036718
本文详细介绍了STM32微控制器的时钟配置过程，包括HSE倍频至72MHz的操作，以及HSI作为备选系统时钟的机制。同时，阐述了时钟配置寄存器RCC_CFGR的功能，并解释了CSS时钟安全系统的作用，当HSE故障时，如何通过高级定时器TIM1和TIM8触发时钟安全中断CSSI，确保系统的稳定运行。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

HSE:8M倍频9倍成72M
当HSE故障则HSI被选为系统时钟，系统被配置成8M时钟

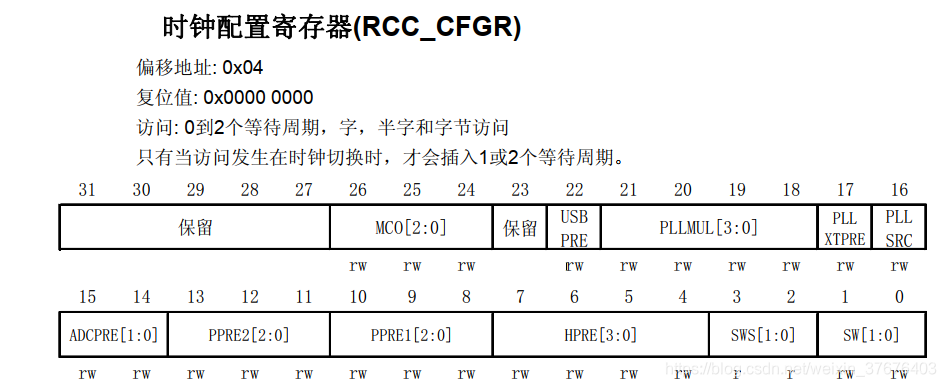

时钟配置寄存器RCC_CFGR配置分频。
RCC_CFGR

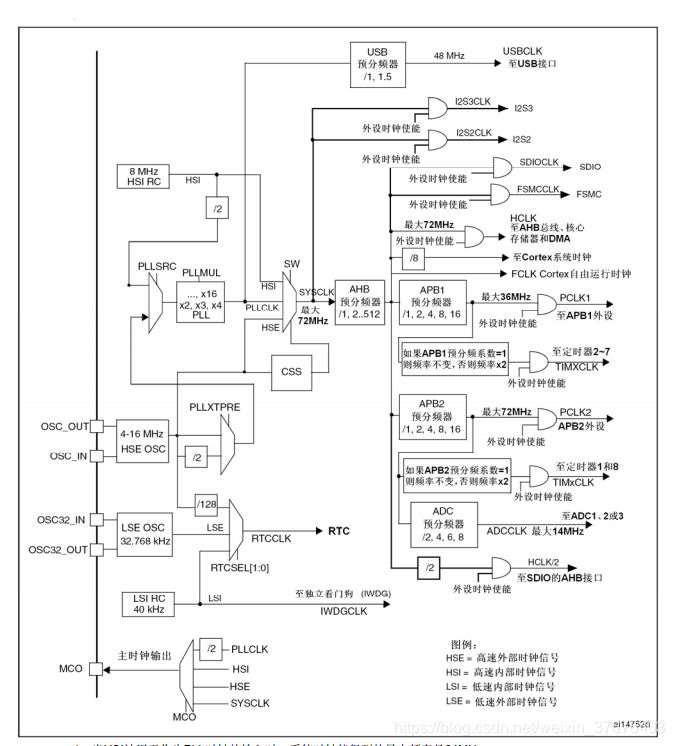

时钟树框图
CSS：时钟安全系统。当HSE发生故障，时钟失效事件被送到高级定时器TIM1&TIM8的刹车输入端，产生时钟安全中断CSSI。允许软件完成营救。
