本期主题：
Xilinx FPGA的mipi tx\rx配置

往期链接：

FPGA mipi_tx、rx配置

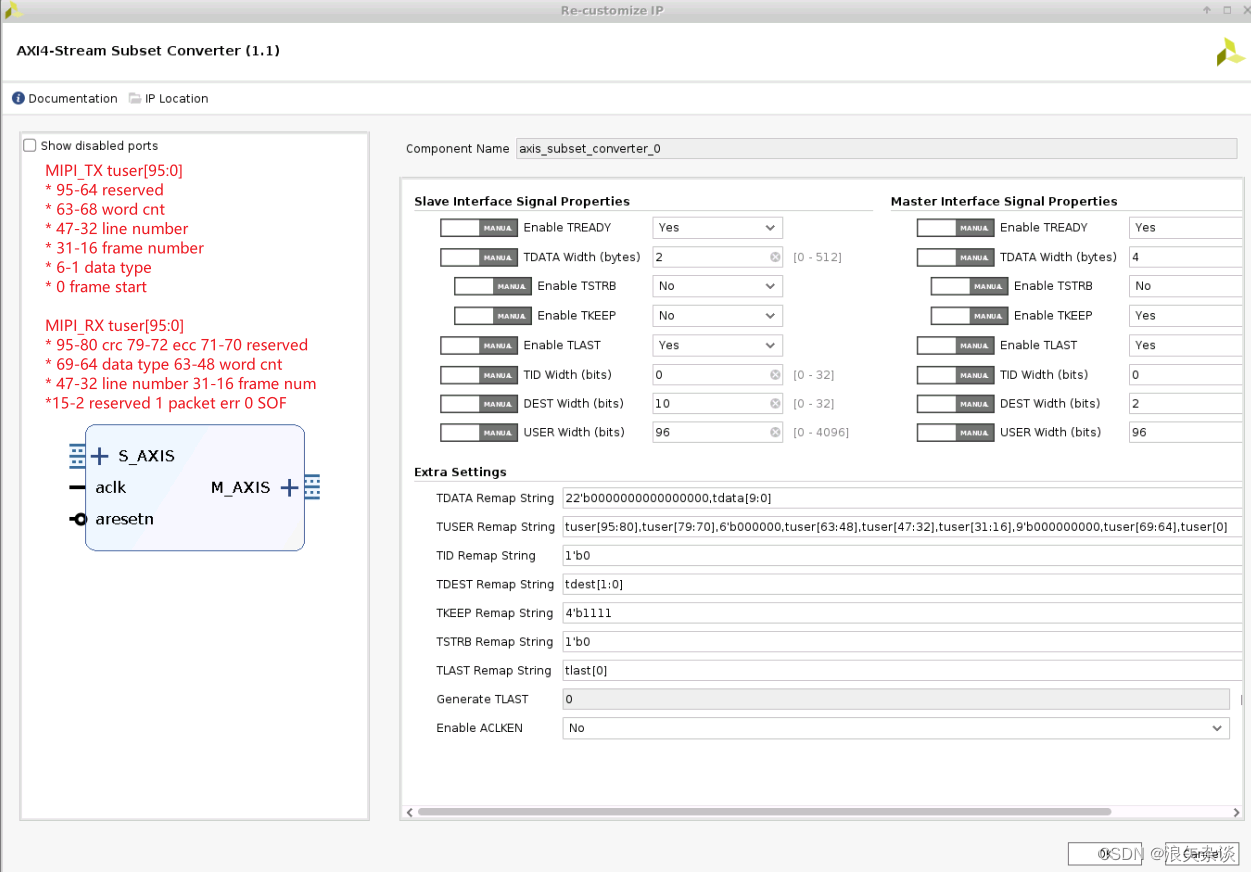

mipi rx直接接到mipi tx不能顺利出图，因为tuser、tdest等信息不能对上，所以需要有一个映射，映射包含以下几点：

  • 将mipi rx的tuser按照对应格式映射成mipi tx的tuser
  • 将mipi rx的tdest映射成mipi tx的tdest

在这里插入图片描述
