面向对象分析与设计——实验二

一、       图形文档


二、       文字说明

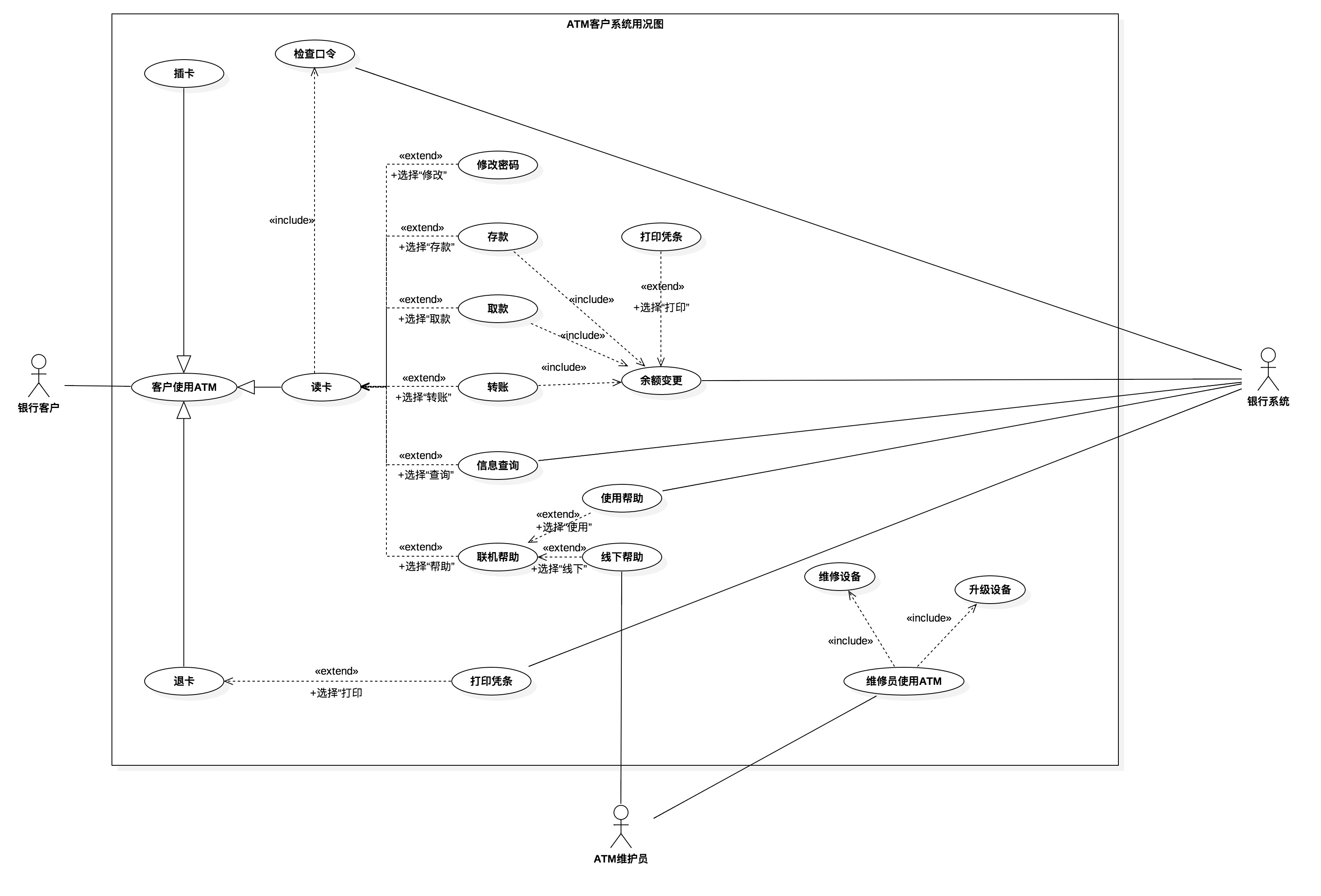

1、          用况图综述

该用况图全面地阐述了银行客户、ATM维护员以及银行系统在ATM机系统的使用关系,里面对应了满足不同参与者的用况,主要目的是构造为客户提供ATM机上相关的操作以及服务,其主要模块包括客户使用ATM、维修员使用ATM、读卡和导致余额变更的操作等等。

2、          参与者描述

参与者涉及到的具体用况在图形文档已经给出,下面是相关的文字说明:

银行客户:所有持有有效银行卡的客户均为银行客户,银行客户可以通过插入有效银行卡到该行的ATM机进行有限范围内的业务操作。

ATM维修员:所有该银行持有有效工作证件的人员均为ATM维修员,维修员可以通过进入到ATM系统进行设备的升级或者维修(包括软硬件的处理等)

银行系统:该银行的终端系统,用以处理ATM机上银行客户进行业
