八、界面元素

1、按钮

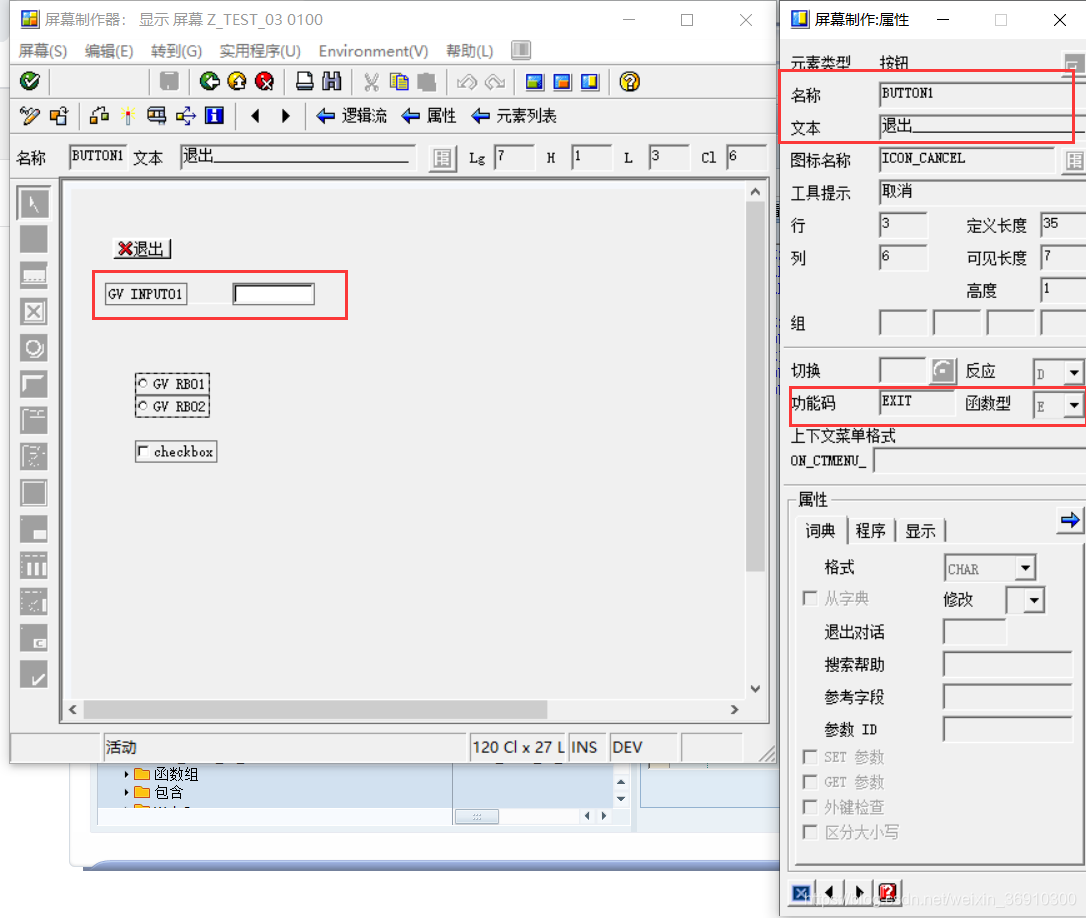

在界面中定义一个退出按钮
1. 名称、文本、功能代码

在PAI处理结果

MODULE USER_COMMAND_0100 INPUT.
  CASE SY-UCOMM.
    WHEN 'EXIT'.
      LEAVE PROGRAM.
  ENDCASE.
ENDMODULE.

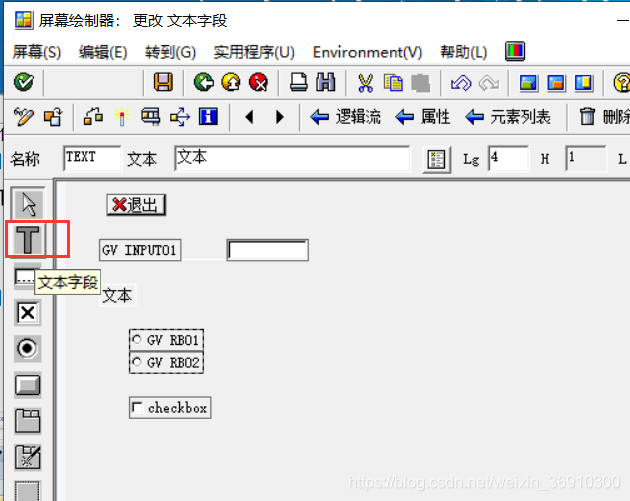

2、文本控件

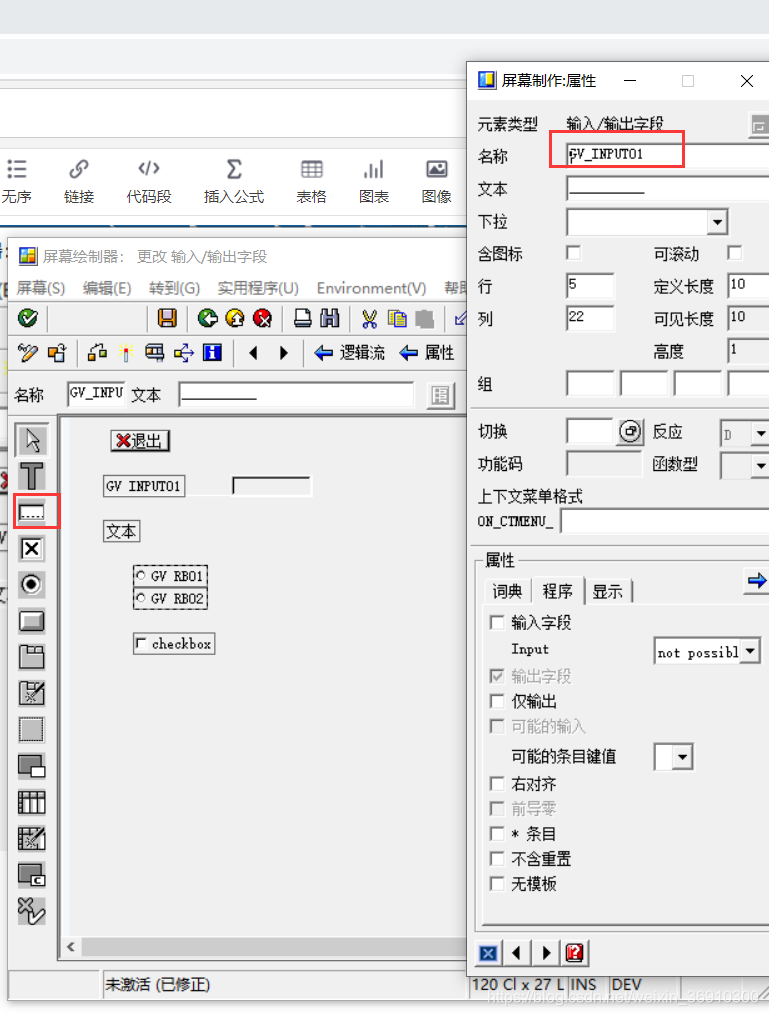

3、输入框控件

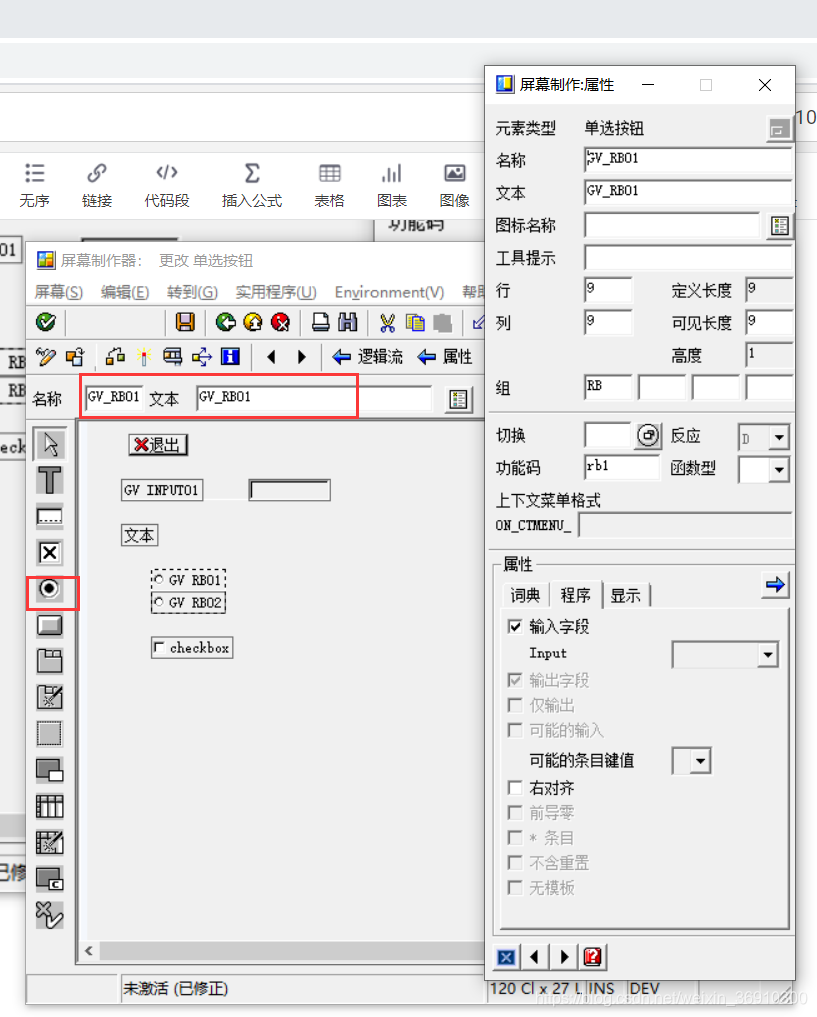

4、单选按钮

成组设置Funcation Code,将多个单选按钮设置成一组
选中需要设置成一组的单选按钮，右键单选按钮组定义

5、复选框

默认情况下为不选中（通过赋值实现初始化为选中）
可以关联Function Code实现功能

6、显示与隐藏

选中复选框时，将输入框隐藏

  IF GV_CHECKBOX = 'X'.
    LOOP AT SCREEN.
      IF SCREEN-NAME = 'GV_INPUT01'.
        SCREEN-INPUT = '0'. "将输入框设置成不可输入
        SCREEN-INVISIBLE = '1'.
        MODIFY SCREEN.
      ENDIF.
    ENDLOOP.
  ENDIF.

7、Tabstrip控件

Tabstrip可以实现在某个界面中，通过tab页的形式来显示多个界面
构成：按钮及子界面区域

1、实现

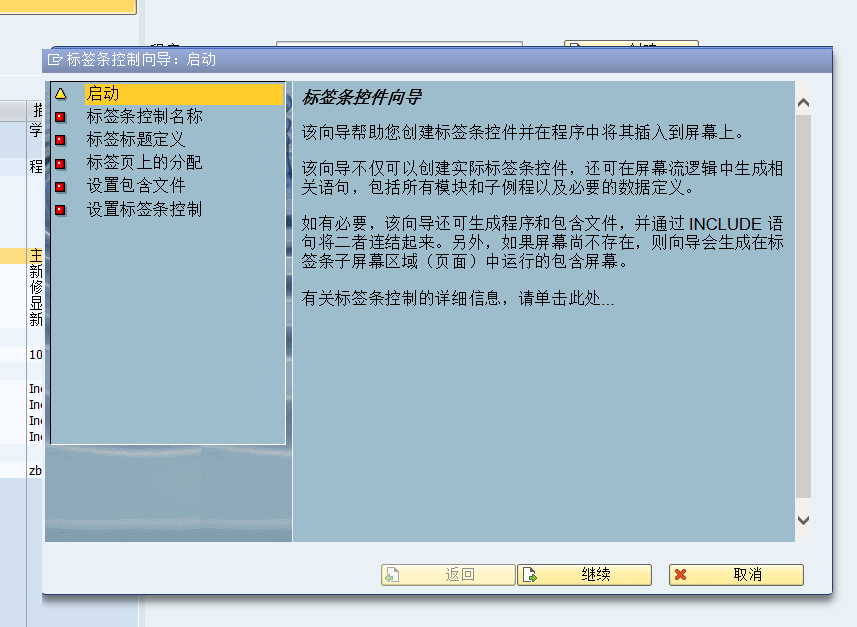

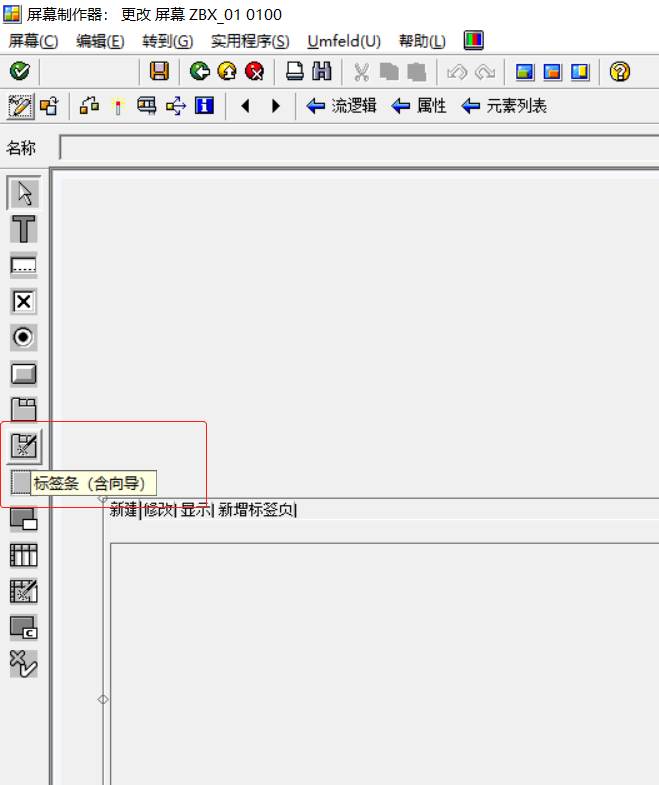

创建Tabstrip Control，选择控件

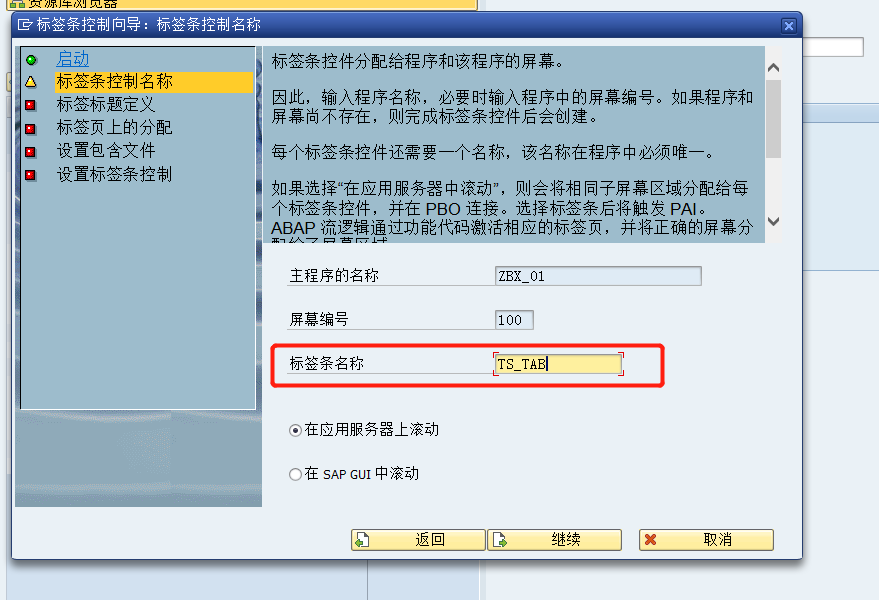

输入标签条控件名称

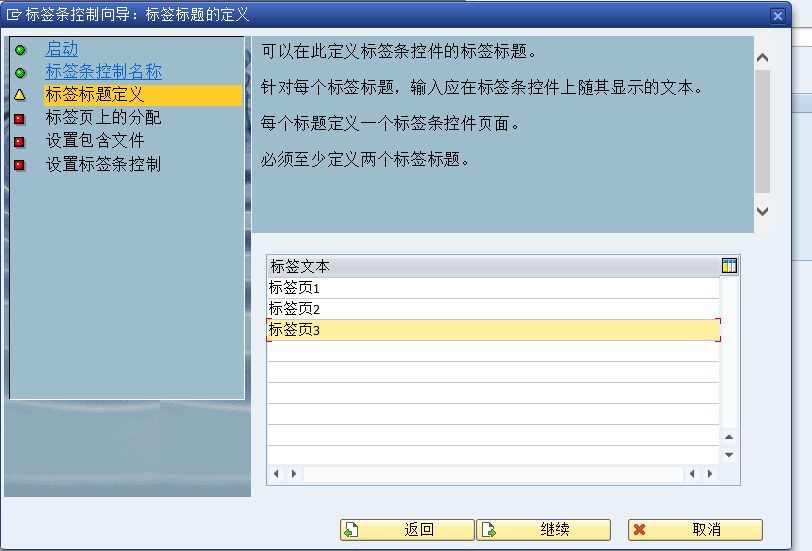

输入需要创建的各个tab页的描述
设定各tab页的名称，及相应的子界面编号

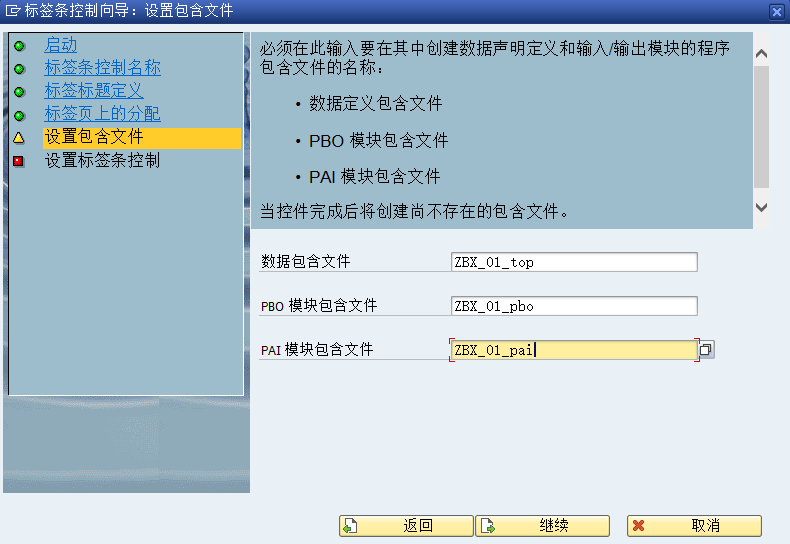

激活程序
1. 查看到程序中增加了子界面的编号，可以依次进入界面，修改界面格式
2. 设置方式与主界面相同，但不能设置GUI Status和GUI TITLE

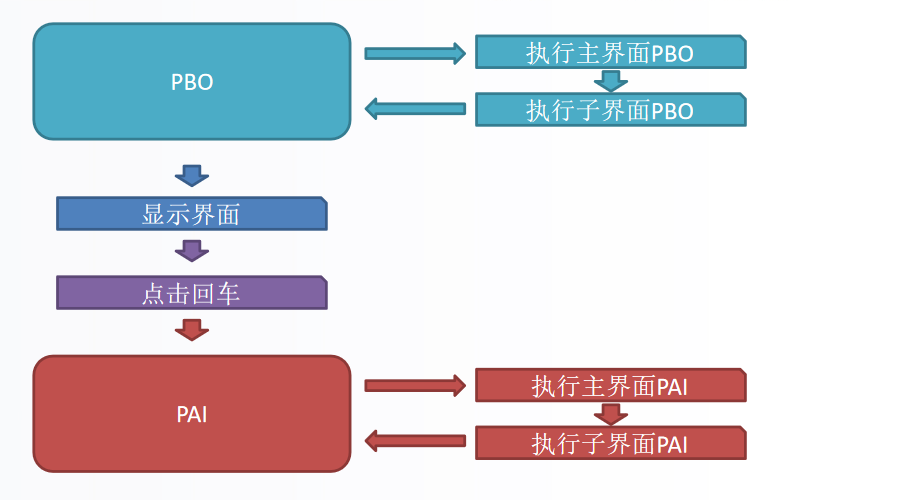

逻辑流

代码浅析

ZBX_01_TOP

*&SPWIZARD: FUNCTION CODES FOR TABSTRIP 'LEARN'
*标签条按钮的功能代码
CONSTANTS: BEGIN OF C_LEARN,
             TAB1 LIKE SY-UCOMM VALUE 'LEARN_FC1',
             TAB2 LIKE SY-UCOMM VALUE 'LEARN_FC2',
             TAB3 LIKE SY-UCOMM VALUE 'LEARN_FC3',
             TAB4 LIKE SY-UCOMM VALUE 'LEARN_FC4',
           END OF C_LEARN.
*&SPWIZARD: DATA FOR TABSTRIP 'LEARN'
**&TABSTRIP的数据变量
CONTROLS:  LEARN TYPE TABSTRIP.
DATA: BEGIN OF G_LEARN,
        SUBSCREEN   LIKE SY-DYNNR, "子界面编号
        PROG        LIKE SY-REPID VALUE 'ZBX_01', "当前的程序名
        PRESSED_TAB LIKE SY-UCOMM VALUE C_LEARN-TAB1,
      END OF G_LEARN.
DATA:      OK_CODE LIKE SY-UCOMM.

ZBX_01_PBO

"根据功能代码获取子屏幕编号
MODULE LEARN_ACTIVE_TAB_SET OUTPUT.
  LEARN-ACTIVETAB = G_LEARN-PRESSED_TAB.
  CASE G_LEARN-PRESSED_TAB.
    WHEN C_LEARN-TAB1.
      G_LEARN-SUBSCREEN = '0110'.
    WHEN C_LEARN-TAB2.
      G_LEARN-SUBSCREEN = '0120'.
    WHEN C_LEARN-TAB3.
      G_LEARN-SUBSCREEN = '0130'.
    WHEN C_LEARN-TAB4.
      G_LEARN-SUBSCREEN = '0140'.
    WHEN OTHERS.
*&SPWIZARD:      DO NOTHING
  ENDCASE.
ENDMODULE.

ZBX_01_PAI

MODULE LEARN_ACTIVE_TAB_GET INPUT.
  OK_CODE = SY-UCOMM.
  CASE OK_CODE.
    WHEN C_LEARN-TAB1.
      G_LEARN-PRESSED_TAB = C_LEARN-TAB1.
    WHEN C_LEARN-TAB2.
      G_LEARN-PRESSED_TAB = C_LEARN-TAB2.
    WHEN C_LEARN-TAB3.
      G_LEARN-PRESSED_TAB = C_LEARN-TAB3.
    WHEN C_LEARN-TAB4.
      G_LEARN-PRESSED_TAB = C_LEARN-TAB4.
    WHEN OTHERS.
  ENDCASE.
ENDMODULE.

8.代码逻辑顺序

1、程序执行PBO事件的LEARN_ACTIVE_TAB_SET代码块

2、将全局变量G_LEARN-PRESSED_TAB赋值给LEARN-ACTIVETAB

3、根据G_LEARN-PRESSED_TAB来获取数据，给全局变量G_LEARN-SUBSCREEN子屏幕赋值

4、调用（G_LEARN-PROG）程序的子屏幕（G_LEARN-SUBSCREEN）展示在LEARN_SCA区域中

5、点击回车

6、程序执行PAI事件

7、根据OK_CODE给全局变量G_LEARN-PRESSED_TAB赋值

8、程序执行PBO事件
