SNMP简单网络管理协议

随着网络设备增多,管理复杂,简单网络管理协议SNMP可统一管理不同设备,提升效率。本文介绍了SNMP的应用场景、架构、版本,包括SNMPv1、SNMPv2c、SNMPv3,还给出了SNMP配置案例及认证参数信息配置方法。


前言

    随着网络技术的飞速发展,企业中网络设备的数量呈几何级数爆炸增长,网络设备的种类也越来越多,这使得企业的管理变得十分复杂。
    简单网络管理协议SNMP(Simple Network Management Protocol)可以实现对不同种类和不同厂商网络设备进行统一管理,大大提升了网络管理的效率。

掌握SNMP的基本概念

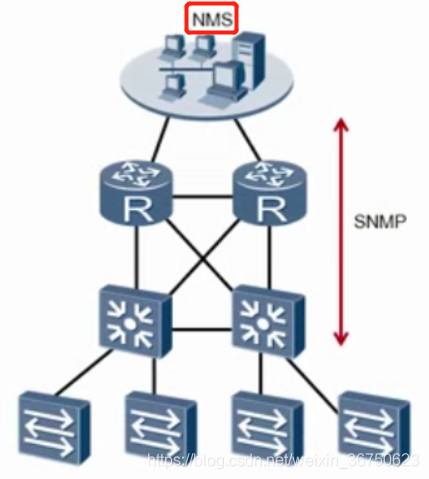

SNMP的应用场景

ALt
网络管理系统NMS 通过SNMP协议与被管理的设备 进行通信,相互通信能做那些事情呢?
① NMS是网络管理系统,它向被管理的设备发送配置
② NMS通过SNMP协议去收集配置信息、状态信息
③ 被管理设备主动通知NMS
SNMP用来在 网络管理系统NMS(相当于网关) 和 被管理设备 之间传输管理信息。

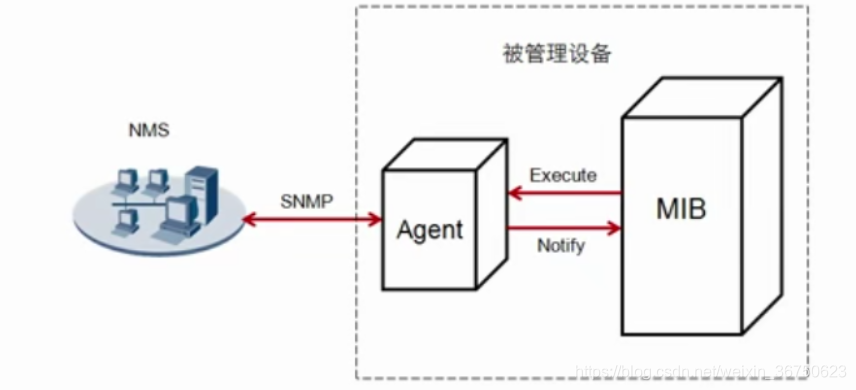

SNMP架构

Alt
SNMP包括NMS、Agent、MIB等

  1. NMS是网络管理系统,它向被管理的设备发送配置(可以理解为它是一个网管)
  2. 每个被管理设备上都有一个Agent,Agent是被管理设备中的一个代理进程;
    NMS可以通过Agent去读写MIB库;
    当Agent检测到被管理设备上有事件发生时,可以主动通知NMS;
  3. MIB是一个管理数据库,它包含了被管理设备所维护的变量

    NMS通过SNMP与Agent通信,由Agent去MIB上读取相应的信息,我们关注的是SNMP是怎么在NMS和Agent之间通信。这是SNMP协议需要做的事情。

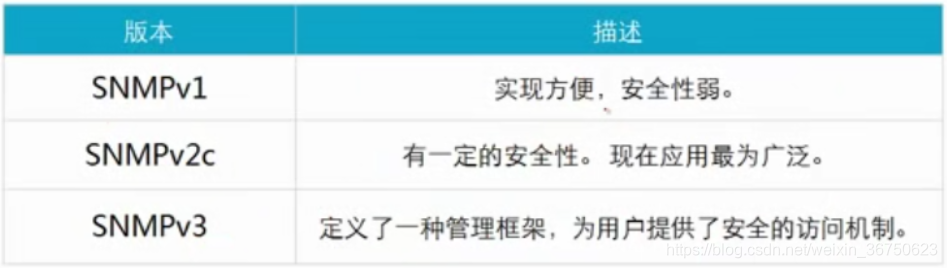

SNMP版本

Alt

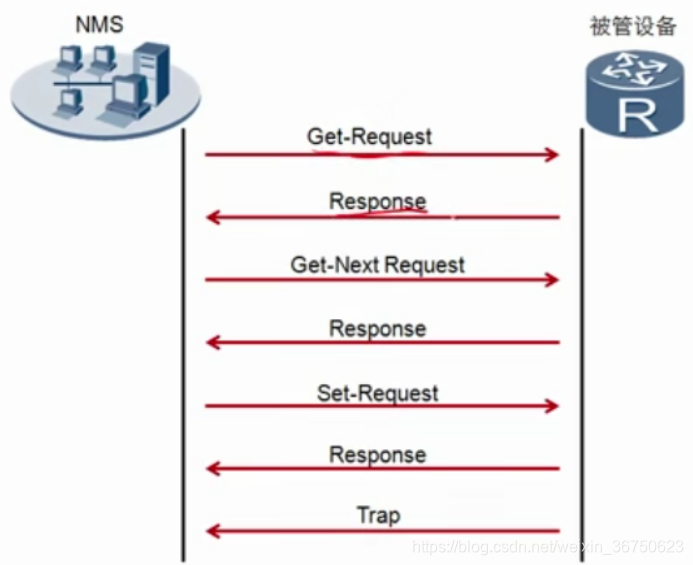

1、SNMPv1
Alt
上面可以看到,一共有5中报文:Get-Request、Response、Get-Next-Request、Set-Response、Trap;
其中,Trap:被管理者主动向NMS发送自己的信息

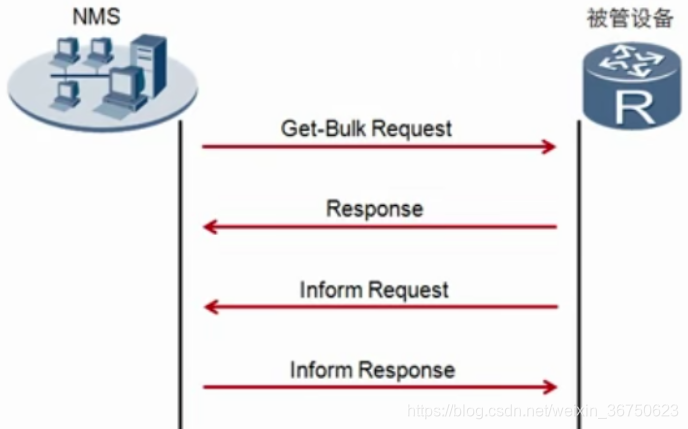

2、SNMPv2c(最常用)
Alt
Get-Bulk-Request:读取一批的信息,Bulk表示一块、一批
Inform Request:被管理设备将它们上面发生的信息后,将主动向NMS发送Inform Request信息
Inform Response:接收到Inform Request消息后,NMS向被管理主机回复消息,说明自己已经收到你发给我的消息

与SNMPv1中Trap不同的是:SNMPv1中的Trap仅仅是被管理者向NMS发送的,而NMS并没有回复给被管理者信息,它是不可靠的。

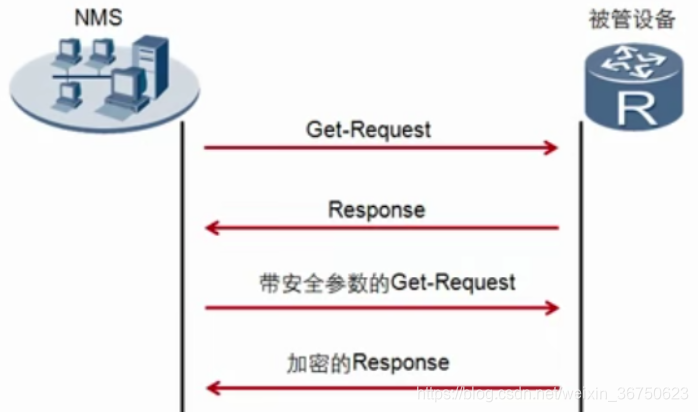

3、SNMPv3

Alt
带安全参数,有两种方式:加密、认证

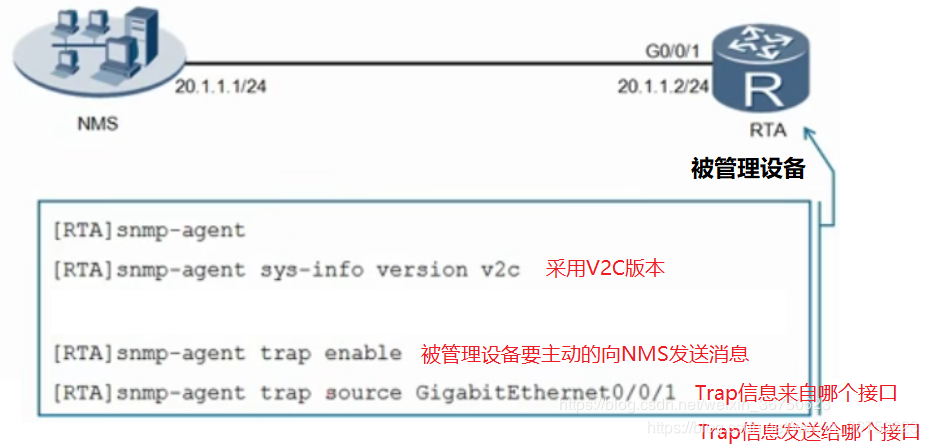

SNMP配置

在这里插入图片描述
案例介绍:
① 打开snmp-agent功能
② 版本v2c
③ 被管理设备只允许NMS(20.1.1.1)来设置、读取它上面的配置信息
    # acl 2000
    # rule 5 permit source 20.1.1.1 0
    # q    退出acl配置模式

    [HUAWEI] # snmp-agent community read HUAWEI acl 2000
    [HUAWEI] # snmp-agent community write HUAWEI acl 2000

④ 当被管理设备发生ospf事件后,将主动发送更改的信息给NMS(20.1.1.1)
    [HUAWEI] # snmp-agent trap enable feature-name ospf 关注ospf事件
    [HUAWEI] # snmp-agent target-host trap-hostname huwwei_nms address 20.1.1.1 udp-port 162 trap-paramsname huawei_auth
其中:
     目的主机的主机取名设为huawei_nms:target-host trap-hostname huwwei_nms
     NMS的地址:address 20.1.1.1
     目的端口号:udp-port 162
     认证参数信息:trap-paramsname huawei_auth

配置认证参数信息

    [HUAWEI] # display snmp-agent sys-info
