linux设置rx8010时间,【经验】实时时钟模块RX8010SJ精度的软件校准方法

RX8010SJ，由于使用简单、标准SOP8封装和高性价比等特点，已经被广泛的应用于各种电子产品的设计中。虽然RX8010SJ内置出厂时经过校准的32.768KHz的晶体单元，能够很大程度上保证了其精度，但是内部晶体单元的校准是在25℃条件下的校准(每月1分钟的偏差)。而RX8010SJ允许的工作温度范围是-40℃至85℃，并且RX8010SJ内部没有温度补偿，因此在高温或低温环境下，其精度会出现偏差。本文介绍使用RX8010SJ的内部软件校准的方法，可一定程度上提供其在高温或低温环境的精度。

计算频率偏差

进行软件校准之前，先要了解清楚RX8010SJ内部晶体的频率温度特性，如下图1为RX8010SJ的频率温度特性曲线图，其近似的曲线函数为：∆fT = α(θT-θX)2。

∆fT：全温范围的频率偏差

α[1/℃2]：温度系数(-0.035±0.005)  * 10-6/℃2

θT[℃]：校准温度(+25±5℃)

θX[℃]：任何温度

图1：RX8010频率温度曲线图

根据曲线函数可以计算出任何温度时的频率偏差，但为了得到完整的频率偏差，还需要加上频率精度和电压特性。因此完整的频率偏差公式为：∆f/f = ∆f/fo + ∆fT + ∆fV。

∆f/f：全温全压范围的频率偏差

∆f/fo：频率精度

∆fT：全温范围的频率偏差

∆fV：全压范围的频率偏差

日期的误差计算公式为：Data Difference = ∆f/f * 86400(秒)。例如：∆f/f = 11.574*10-6表示一天接近1秒钟的误差。

数字补偿寄存器

计算出了频率偏差，接下来看如何根据频率偏差来设置寄存器进行校准。RX8010SJ具有一个数字补偿寄存器(Digital offset register)可以用来对时钟精度进行向前或向后调整，寄存器地址是0x30，如下表1。通过寄存器可设置的最小分辨率是3.05 *10-6，可调整的范围是+195.3*10-6到-195.3* 10-6。当通过频率精度或时钟精度计算补偿值时，请验证寄存器初始化后的精度。

表1

当禁止数字补偿时，设置DTE = 0，L7~L1的值会是一个任意值。

当DTE = 1时，数字补偿功能被使能。此时，数字补偿寄存器会根据被设置的值来补偿计时器，它是每隔10秒钟改变一秒的计时数来进行补偿的。在时钟补偿过程中，32.768KHz的输出频率FOUT是不会改变的，因为内置的振荡器频率没有改变。下面表2表示了L7~ L1位与数字补偿值的关系。其中L7位表示补偿情况，0表示正补偿，1表示负补偿。

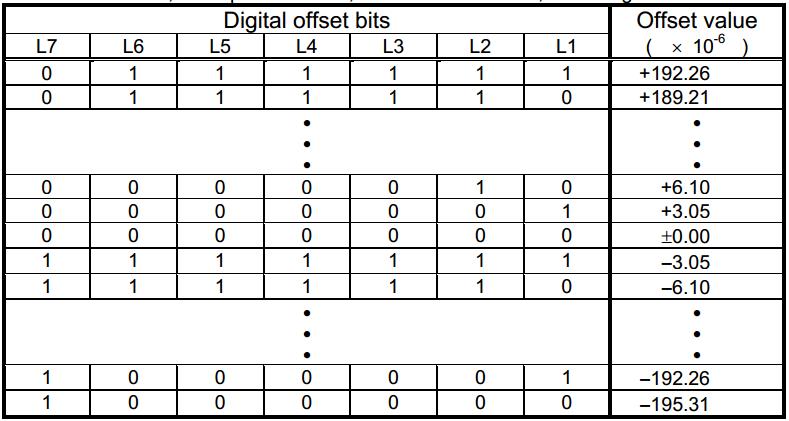

表2

计算补偿值

当进行正补偿时，公式为L[7 ~ 1] = [Offset Value]/ 3.05 * 10-6，结果中小数被舍去。例如，补偿值是+192 *10-6，L[7 ~ 1] = 192.26 / 3.05 = 63 (dec) = 0111111(bin)。

当进行负补偿时，公式为L[7 ~ 1] = 128 - [Offset Value] / 3.05 * 10-6，结果中小数被舍去。例如，补偿值是-158 *10-6，L[7 ~ 1] = 128 - ( 158 / 3.05 ) = 76(dec) = 1001100(bin)。

从时钟精度上进行计算，如30天需要补偿30秒钟。30秒 / 2592000秒(30天) = 11.57 * 10-6，正补偿计算： L[7 ~ 1] = 11.57 / 3.05 = 4 (dec) = 0000100(bin)，负补偿计算：L[7 ~ 1] = 128 - ( 11.57 / 3.05 ) = 124 (dec) = 1111100(bin)。

需要注意的是，使用数字补偿功能会对RX8010SJ的其他功能造成影响，因为这个功能调整的是内部时钟，这将影响内部固定周期定时器中断功能和FOUT功能。

1)FOUT功能：

设置成1Hz：每10秒钟，有1Hz周期波动。

设置成1024Hz：每10秒钟，有1024Hz周期波动。

设置成32.768KHz时，无影响。

2)固定周期定时器中断功能

设置成64Hz或1Hz时钟源：每10秒钟，一个周期波动。当向下计数的值被设置很大，波动看起来相对较小。

设置成4kHz时钟源时，无影响。

以上便是RX8010SJ实时时钟模块通过内部软件校准的计算及校准的全过程。如果您的设计需要在恶劣温度环境下工作，希望以上内容可以对您有帮助。
