MetaQ源码分析——消息传输流程

Broker接收从Producer(Client端)发送的消息，也能够返回消息到Consumer(Client)，对于Broker来说，就是网络输入输出流的处理。

Broker使用淘宝内部的gecko框架作为网络传输框架，gecko是一个NIO框架，有很多优秀的特性。

由于网络模块与其他模块关联性极强，不像存储模块可以独立分析，所以此篇文章开始将从全局开始分析Broker。

首先看一下Broker的启动类MetamorphosisStartup：

public static void main(final String[] args) {
        final String configFilePath = getConfigFilePath(args);
        final MetaConfig metaConfig = getMetaConfig(configFilePath);
        final MetaMorphosisBroker server = new MetaMorphosisBroker(metaConfig);
        server.start();

    }

• 先加载配置文件
• 构造MetaMorphosisBroker实例
• 调用该实例的start方法
• 可以看到，真正的启动类是MetaMorphosisBroker

接下来看看MetaMorphosisBroker里面都干了什么事情：

public MetaMorphosisBroker(final MetaConfig metaConfig) {
        //配置信息
	this.metaConfig = metaConfig;
        //Broker对外提供的nio Server
	this.remotingServer = newRemotingServer(metaConfig);
       //线程池管理器，主要是提供给nio Server在并发环境下可以使用多线程处理，提高性能
        this.executorsManager = new ExecutorsManager(metaConfig);
       //全局唯一的id生成器
        this.idWorker = new IdWorker(metaConfig.getBrokerId());
       //存储模块管理器
        this.storeManager = new MessageStoreManager(metaConfig, this.newDeletePolicy(metaConfig));
       //统计模块管理器
	this.statsManager = new StatsManager(this.metaConfig, this.storeManager, this.remotingServer);
      //zookeeper客户端，前面介绍过metaq使用zookeeper作为中间协调者，Broker会将自己注册到zookeeper上，也会从zookeeper查询相关数据
	this.brokerZooKeeper = new BrokerZooKeeper(metaConfig);
      //网络输入输出流处理器
        final BrokerCommandProcessor next = new BrokerCommandProcessor(this.storeManager, this.executorsManager,          this.statsManager, this.remotingServer, metaConfig, this.idWorker, this.brokerZooKeeper);
     //事务存储引擎
	JournalTransactionStore transactionStore = null;
	try {
		transactionStore = new JournalTransactionStore(metaConfig.getDataLogPath(), this.storeManager, metaConfig);
	} catch (final Exception e) {
		throw new MetamorphosisServerStartupException("Initializing transaction store failed.", e);
	}
      //带事务处理的网络输入输出流处理器，设计采用了责任链的设计模式，使用事务存储引擎存储中间结果
	this.brokerProcessor = new TransactionalCommandProcessor(metaConfig, this.storeManager, this.idWorker, next, transactionStore, this.statsManager);
      //钩子，JVM退出钩子，钩子实现在JVM退出的时候尽力正确关闭	MetaMorphosisBroker
        this.shutdownHook = new ShutdownHook();
      //注册钩子
	Runtime.getRuntime().addShutdownHook(this.shutdownHook);
     //注册MBean，因为MetaMorphosisBroker实现MetaMorphosisBrokerMBean接口，可以将自己作为MBean注册到MBeanServer
	MetaMBeanServer.registMBean(this, null);
}

---

请求

Gecko采用请求/响应的方式组织传输。MetaQ依据定义了请求和响应的命令，由于命令Client和Broker均需要使用，所以放在了common工程的类MetaEncodeCommand，这个类定义了协议编码接口和常量：

public interface MetaEncodeCommand {
    /**
     * 编码协议
     *
     * @return 编码后的buffer
     */
    public IoBuffer encode();

    byte SPACE = (byte) ' ';
    byte[] CRLF = { '\r', '\n' };
    public String GET_CMD = "get";
    public String RESULT_CMD = "result";
    public String OFFSET_CMD = "offset";
    public String VALUE_CMD = "value";
    public String PUT_CMD = "put";
    public String SYNC_CMD = "sync";
    public String QUIT_CMD = "quit";
    public String VERSION_CMD = "version";
    public String STATS_CMD = "stats";
    public String TRANS_CMD = "transaction";
}

• 在分析Broker启动类MetaMorphosisBroker时，分析过registerProcessors()方法，针对于不同的请求，Broker注册了不同的处理器，详情见registerProcessors()方法。
• MetaQ传输采用文本协议设计，非常透明，MetaEncodeCommand定义是请求类型。

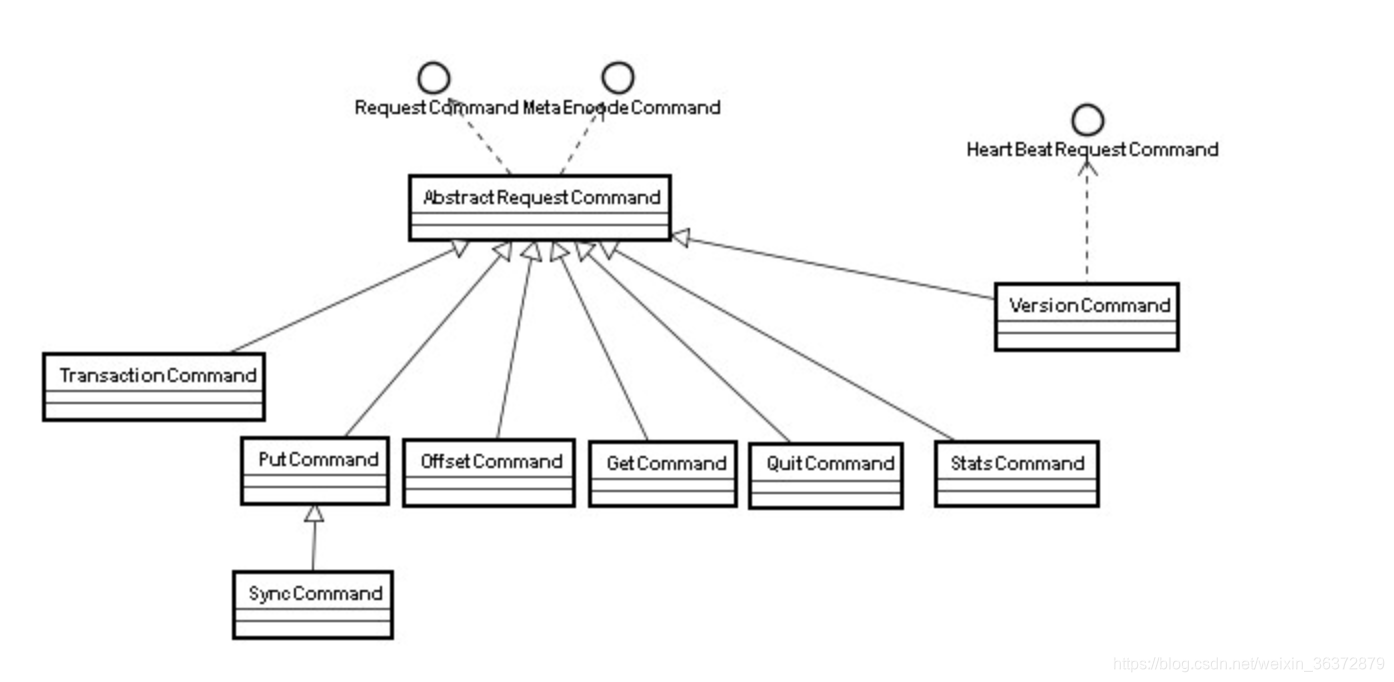

• Broker分为请求和响应命令，请求的类图如下：

注意：

• 所有的请求的命令均继承AbstractRequestCommand类并实现RequestCommand接口
• RequestCommand是Gecko框架定义的接口，所有的命令均在编码后能被Gecko框架组织传输，传输协议是透明的文本协议。
• AbstractRequestCommand定义了基本属性topic和opaque。

看一下AbstractRequestCommand代码：

public abstract class AbstractRequestCommand implements RequestCommand, MetaEncodeCommand {
    private Integer opaque;
    private String topic;
    static final long serialVersionUID = -1L;


    public AbstractRequestCommand(final String topic, final Integer opaque) {
        super();
        this.topic = topic;
        this.opaque = opaque;
    }

• opaque主要用来标识请求，响应的时候该标识被带回，用于客户端区分哪个请求的响应

Meta是通讯是走TCP长连接，它的的协议是基于文本行的协议，类似memcached的文本协议。通用的协议格式如下

command params opaque\r\n
[body]

• command为协议命令
• params为参数列表
• opaque为协议的自增序列号，用于请求和应答的映射：客户端发送协议的时候需要自增此序列号，而服务端将拷贝来自客户端的序列号并作为应答的序列号返回，客户端可根据应答的序列号将应答和请求对应起来。
• body为协议体，可选，在协议头里需要必须有字段指明body长度。

详细请求介绍

1. put：发送消息协议

这个是transactionKey不为空的情况下

ByteUtils.setArguments(buffer, MetaEncodeCommand.PUT_CMD, this.getTopic(),
this.partition, dataLen, this.flag, this.checkSum, transactionKey, this.getOpaque());
if (this.data != null) {
            buffer.put(this.data);
        }

• 首先是PUT_CMD也就是put命令
• 然后是topic
• 然后是partition
• 然后是数据长度
• 然后是flag为消息标志位
• checkSum为更改次数
• transactionKey可选
• 最后是Opaque，也就是协议自增序号
• 最后是数据

可以看到协议格式：

put topic partition value-length flag checksum * [transactionkey] opaque\r\n data

简单的例子：

put meta-test 0 5 0 1\r\nhello

2. get拉取消息协议

get代码：

ByteUtils.setArguments(buffer, MetaEncodeCommand.GET_CMD, this.getTopic(), this.getGroup(), this.partition,
            this.offset, this.maxSize, this.getOpaque());

可以看到get的格式：

• 首先是协议命令get
• 然后是topic
• 然后是group也就是消费者分组名称
• partition为拉取的分区
• offset为拉取的起始偏移量
• maxSize为本次拉取的最大数据量大小
  简单的例子：

get meta-test example 0 1024 512 1\r\n

---

响应

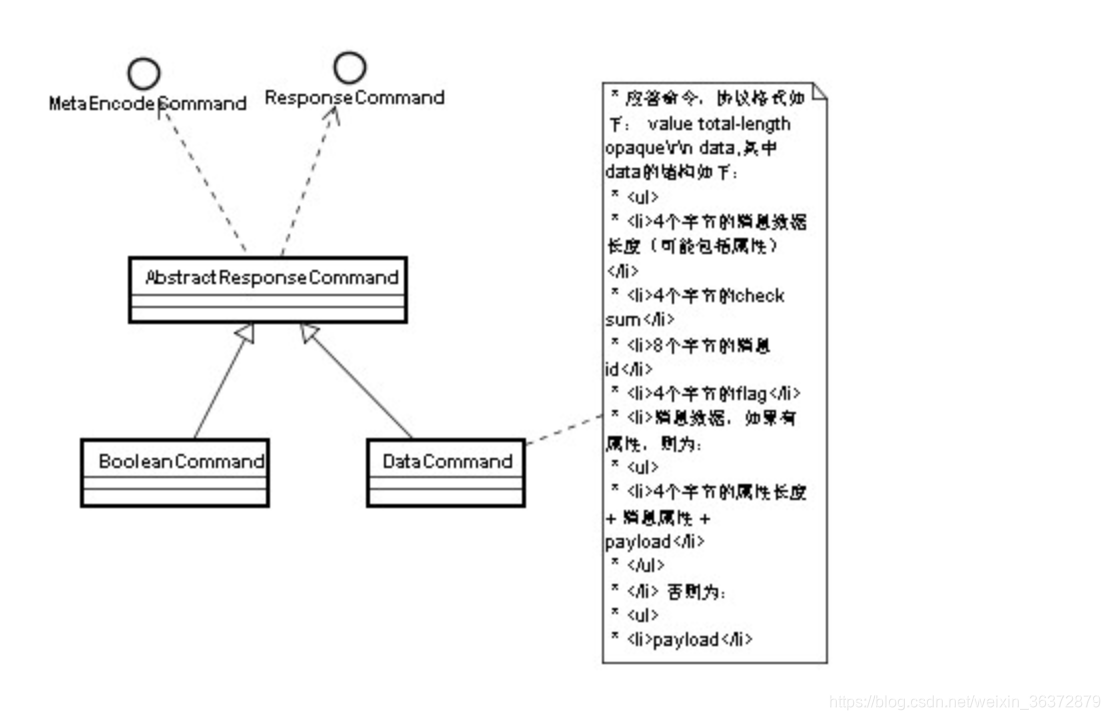

响应命令的类图如下：

• 带有消息的响应集合DataCommand
• 带有其他结果的响应BooleanCommand
• 而opaque为协议的自增序列号，用于请求和应答的映射。

1. DataCommand:Get请求返回的应答

value total-length opaque\r\n data

其中data的结构如下：

* <li>4个字节的消息数据长度（可能包括属性）</li>
 * <li>4个字节的check sum</li>
 * <li>8个字节的消息id</li>
 * <li>4个字节的flag</li>

1. 4个字节的消息数据长度
2. 4个字节的check sum
3. 8个字节的消息id
4. 4个字节的flag

消息数据，如果有属性(flag的最低位为1，即 (flag & 0x1) == 1 )，则为：

• 4个字节的属性长度+ 消息属性 + payload

否则为：

• payload

示范：
get请求，得到一个没有attribute，内容是"FFFF"的消息：

value 24 -214748 \r\n \x00\x00\x00\x04  \x52\xb0\x25\xa9  \xb4\x1a\xda\x94\xd0\x00\x00\x00  \x00\x00\x00\x00  FFFF

get请求，得到一个attribute为"AAA"，内容是"FFF"的消息：

value 24 -214748 \r\n \x00\x00\x00\x0b  \x55\x17\x9a\x47  \xb4\x1a\xdc\x98\x86\xc0\x00\x00  \x00\x00\x00\x01  \x00\x00\x00\x03  AAAFFF

BooleanCommand：Result通用应答协议

result message messageLen\r\n

例如：

result 200 1\r\n

分析BooleanCommand源码：

package com.taobao.metamorphosis.network;

import com.taobao.gecko.core.buffer.IoBuffer;
import com.taobao.gecko.core.command.ResponseStatus;
import com.taobao.gecko.core.command.kernel.BooleanAckCommand;


/**
 * 应答命令,协议格式如下：</br> result code length opaque\r\n message
 *
 * @author boyan
 * @Date 2011-4-19
 *
 */
public class BooleanCommand extends AbstractResponseCommand implements BooleanAckCommand {

    private String message;

    /**
     * status code in http protocol
     */
    private final int code;
    static final long serialVersionUID = -1L;


    public BooleanCommand(final int code, final String message, final Integer opaque) {
        super(opaque);
        this.code = code;
        switch (this.code) {
        case HttpStatus.Success:
            this.setResponseStatus(ResponseStatus.NO_ERROR);
            break;
        default:
            this.setResponseStatus(ResponseStatus.ERROR);
            break;
        }
        this.message = message;
    }


    @Override
    public String getErrorMsg() {
        return this.message;
    }


    public int getCode() {
        return this.code;
    }


    @Override
    public void setErrorMsg(final String errorMsg) {
        this.message = errorMsg;

    }


    @Override
    public IoBuffer encode() {
    //对消息进行编码，方便在网络上面传输
        final byte[] bytes = ByteUtils.getBytes(this.message);
        final int messageLen = bytes == null ? 0 : bytes.length;
        final IoBuffer buffer =
                IoBuffer.allocate(11 + ByteUtils.stringSize(this.code) + ByteUtils.stringSize(this.getOpaque())
                        + ByteUtils.stringSize(messageLen) + messageLen);
        ByteUtils.setArguments(buffer, MetaEncodeCommand.RESULT_CMD, this.code, messageLen, this.getOpaque());
        if (bytes != null) {
            buffer.put(bytes);
        }
        buffer.flip();
        return buffer;
    }


    @Override
    public int hashCode() {
        final int prime = 31;
        int result = super.hashCode();
        result = prime * result + this.code;
        result = prime * result + (this.message == null ? 0 : this.message.hashCode());
        return result;
    }


    @Override
    public boolean equals(final Object obj) {
        if (this == obj) {
            return true;
        }
        if (!super.equals(obj)) {
            return false;
        }
        if (this.getClass() != obj.getClass()) {
            return false;
        }
        final BooleanCommand other = (BooleanCommand) obj;
        if (this.code != other.code) {
            return false;
        }
        if (this.message == null) {
            if (other.message != null) {
                return false;
            }
        }
        else if (!this.message.equals(other.message)) {
            return false;
        }
        return true;
    }


    @Override
    public boolean isBoolean() {
        return true;
    }

}

首先，响应状态码遵循http协议：

public class HttpStatus {
    public static final int BadRequest = 400;
    public static final int NotFound = 404;
    public static final int Forbidden = 403;
    public static final int Unauthorized = 401;

    public static final int InternalServerError = 500;
    public static final int ServiceUnavilable = 503;
    public static final int GatewayTimeout = 504;

    public static final int Success = 200;

    public static final int Moved = 301;
}

OffsetCommand：查询最近有效的offset格式

offset topic group partition offset\r\n

查询离某个offset的最近有效的offset,topic为查询的消息主题，group为消费者分组名称，partition为查询的分区,offset为查询的offset，示范：

offset meta-test example 0 1024 1\r\n
