本文档详细介绍了如何使用eNSP华为模拟器配置小型校园网环境，包括交换机的VLAN划分、三层交换机的路由配置、路由器的配置以及实验结果和总结。在实验中，通过配置VLAN、Trunk、IP地址和OSPF协议，实现了PC间的跨VLAN通信。
【eNSP 华为模拟器】小型校园网模拟环境的设计与配置
一、实验概述
二、交换机的配置
2.1 二层交换机的配置
2.2 三层交换机的配置
三、路由器的配置
四、实验结果
五、实验总结
一、实验概述
按照以下的拓扑连接，自行设计VLAN和IP地址等网络参数，实现PC1到PC2的IP通信。其中，R1，R2为路由器；LSW1，LSW4为3层交换机；LSW2，LSW3 ，LSW6， LSW7为2层交换机；CLIENT1-CLIENT12为PC机。

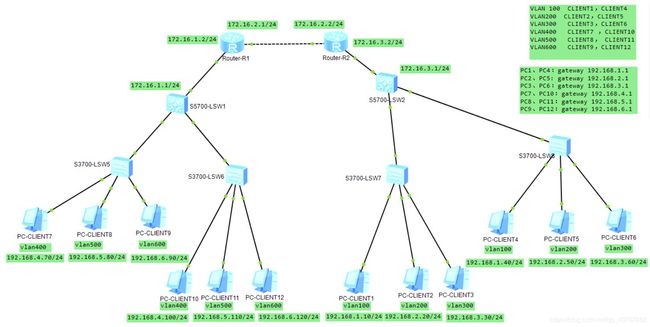

拓扑图
课程设计要求：(1)IP地址自行规划设计，应该清晰地列出图表，并在拓扑图上标出，以备老师检查时使用。(2)路由器之间使用广域网接口S口连接，其余设备与设备，设备与PC之间使用以太网口连接。
请规划好相应的参数，图表列出，并在拓扑图上标识。
要求：
按照拓扑连接好，并配置VLAN端口划分，然后配置TR
