国产plc怎么编程

小编在这里演示下编程基础步骤吧，以欧姆龙为例

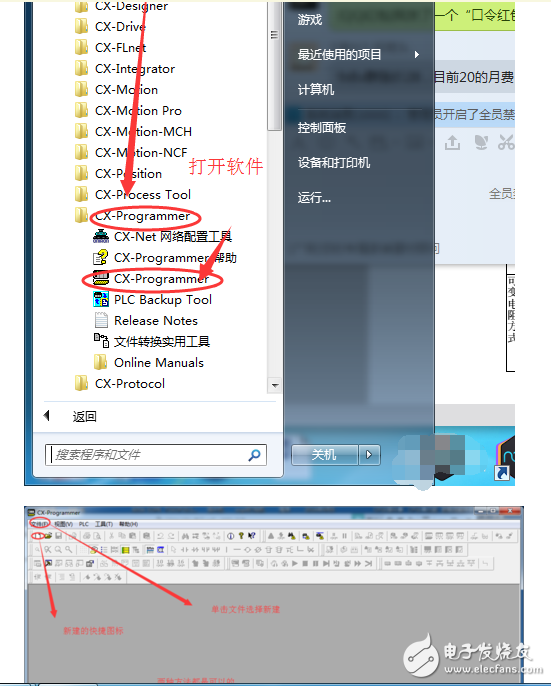

首先就是打开编程软件——新建文件了

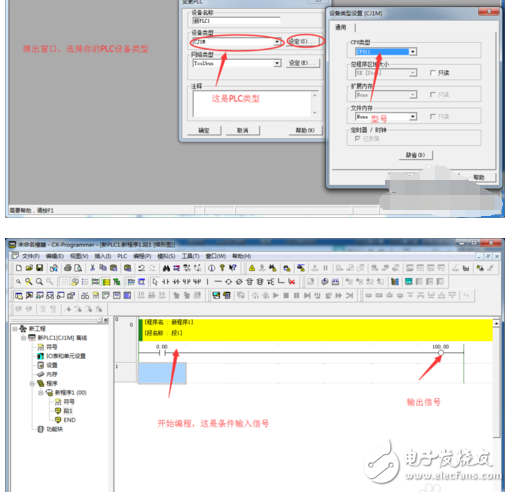

选择PLC设备类型

进入后，新手朋友可以直接开始编写程序了

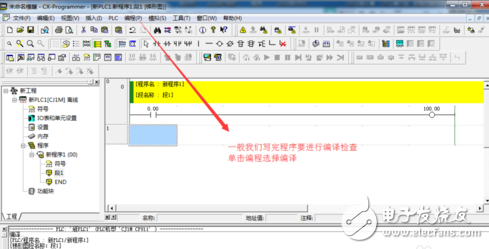

编写完成后要记住进行编译，这个习惯比较好，写完一段编译确认，有问题的话可以单击下方的ERROR处直接跳到有问题的程序段

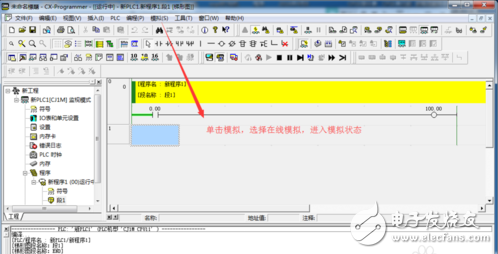

根据自身的条件，在欧姆龙PLC里面有自带的在线模拟功能，还是蛮好用的，小编喜欢用来测试，如果你有PLC就最好了，下面会告诉你怎么下载到PLC里面

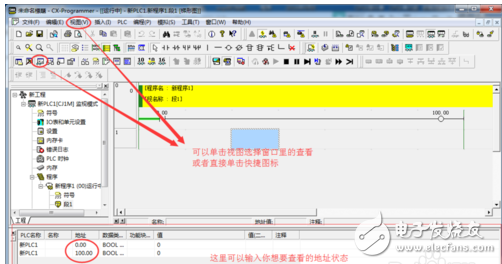

不论是在线模拟也好，PLC在线也好，可以通过状态查看窗口输入你想要观察的输入输出状态

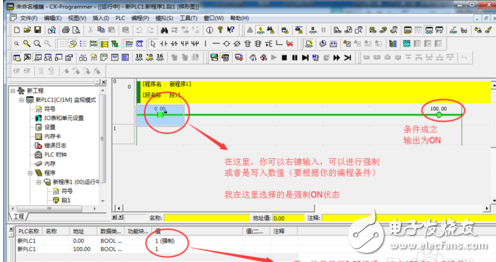

在线模拟或者是PLC在线，都可以对输入输出进行写入或者是强制功能，便于测试你编写的程序是否存在问题

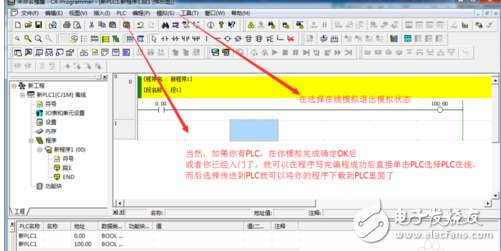

最后，就可以退出模拟了

而有条件的小伙伴们可以选择PLC--PLC在线----传送到PLC，就可以下载到你的PLC里面了，可以通过编程界面进行写入、强制观察PLC状态灯亮灭

当然，有兴趣的可以外接LED灯啊，制作你喜爱的任何灯光效果了，兴趣是学习的动力源泉，可以尝试做交通灯、钟表、霓虹灯、KTV的随机灯光效果都是可以的哟，可惜小编以前的图片没有了，不然可以分享给各位看看

在编PLC程序时，可以根据自己的实际情况采用以下不同的方法。

1.经验法

经验法是运用自己的或者借鉴别人已经成熟的实例进行设计，可以对已有相近或者类似的实例按照控制系统的要求进行修改，直至满足控制系统的要求。在工作中要尽可能地积累经验和收集资料，不断丰富设计经验。

2.解析法

PLC的逻辑控制实际上就是逻辑问题的综合，可以根据组合逻辑或者时序逻辑的理论，并运用相应的解析方法，对其进行逻辑关系的求解。然后由求解的结果或画出梯形图，或直接编指令。解析法比较严谨，可以避免编程的盲目性。

3.图解法

图解法是依照画图的方法进行PLC程F 序设计，常见的方法有梯形图法、时序图(波形图) 法和流程图法。梯形图法是最基本的方法，，无论经验法还是解析法，在把PLC程序等价为梯形图后就要用到梯形图法。

时序图(波形图)法适合于时间控制结构，先把对应信号的波形画出来，再依照时序用逻辑关系去组合，就可以把程序设计出来。

流程图法是用框图表示PLC程序的执行过程及输入条件与输出间的关系，在使用步进指令编程的情况下，使用该方法设计是很方便的。图解法和解析法不是彼此独立的，解析法中要画图，图解法中也要列解析表送式，只是两种方法的侧董点不一样。

4.技巧法

技巧法是在经验法和解析法的基础上运用一定的技巧进行编程，以提高编程质量。还可以使用流程图做工具，将巧妙的设计形式化，进而编所需要的程序。”

5.计算机辅助设计

计算机辅助设计是利用PLC通过上位链接单元与计算机实现链接，运用计算机进行编程。该方法需要有相应的编程软件，现有的软件主要是将梯形图转换成指令的软件。
