系统与分析作业6

16340028 陈思航

• 使用类图，分别对 Asg_RH 文档中 Make Reservation 用例以及 Payment 用例开展领域建模。然后，根据上述模型，给出建议的数据表以及主要字段，特别是主键和外键
  • 注意事项：
    • 对象必须是名词、特别是技术名词、报表、描述类的处理；
    • 关联必须有多重性、部分有名称与导航方向
    • 属性要注意计算字段
  • 数据建模，为了简化描述仅需要给出表清单，例如：
    • Hotel（ID/Key，Name，LoctionID/Fkey，Address…..）

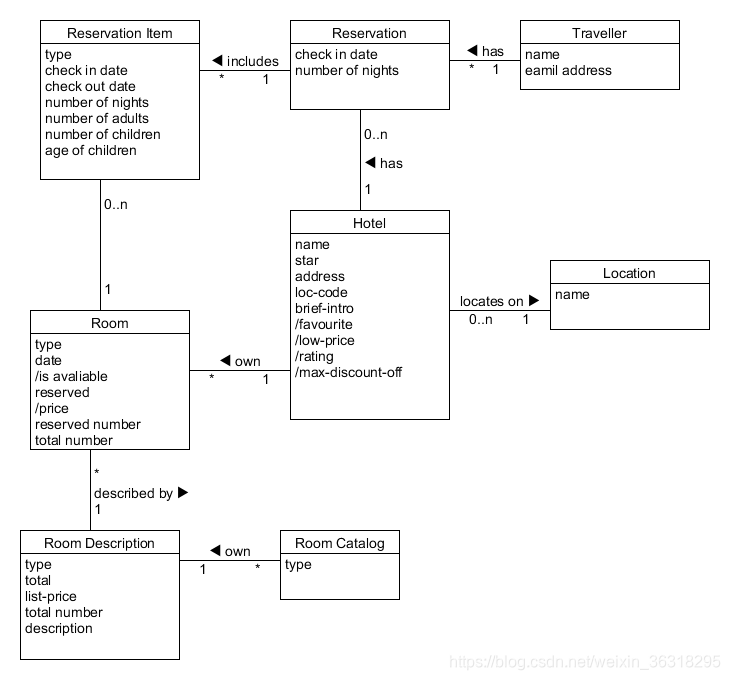

Reservation

• Traveller (TravellerID/Key, name, email)

• Reservation (ReservationID/Key, TravellerID/FKey, HotelID/FKey, checkInDate, numberofNights)

• ReservationItem (ReservationItemID/Key, ReservationID/FKey, RoomID/Fkey, type, checkInDate, checkOutDate, numberOfNights, numberOfAdults, numberOfChildren, ageOfChildren)

• Hotel (HotelID/Key, LoctionID/Fkey, name, address, star, address, loc-code, brief-intro, isFavourite, isLowPrice, rating, isMaxDiscountOff)

• Location(LocationID/Key, HotelID/Fkey)

• Room (RoomID/Key, HotelID/FKey, type, date, isAvailiable, isReserved, price, reservedNumber, totalNumber)

• RoomDescription(RoomID/FKey, type, total, list-price, description)

• RoomCatalog(RoomID/FKey, type)

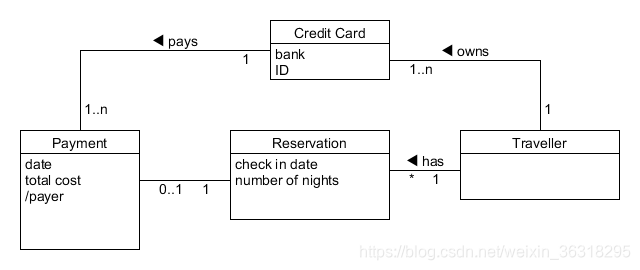

Payment

• Traveller(TravellerID/Key)

• CreditCard(CardID/Key, TravellerId/FKey, PaymentID/FKey, bank)

• Payment(PaymentID/Key, ReservationID/FKey, CardID/FKey, date, totalCost)

• Reservation(ReservationID/Key, TravellerID/FKey, PaymentID/FKey, checkInDate, numberOfNights)

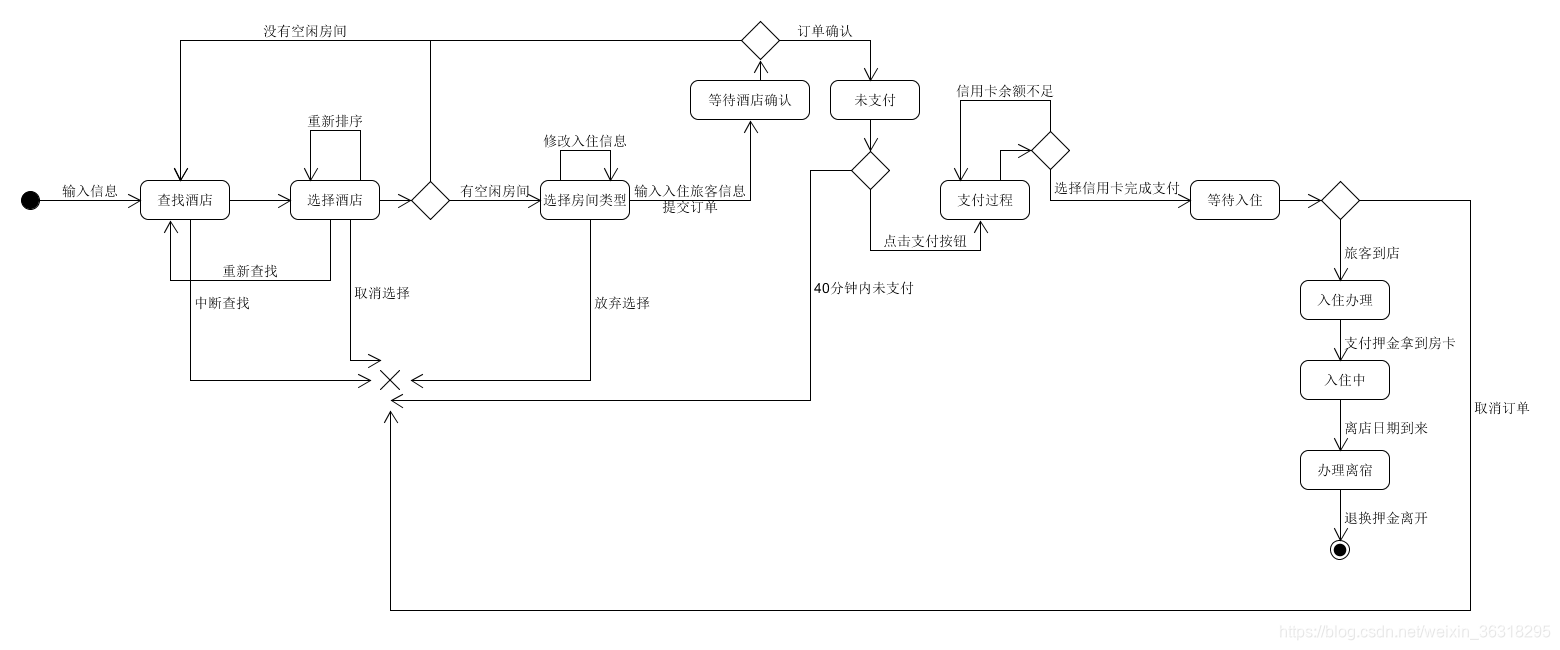

• 2、使用 UML State Model，对每个订单对象生命周期建模
  • 建模对象： 参考 Asg_RH 文档， 对 Reservation/Order 对象建模。
  • 建模要求： 参考练习不能提供足够信息帮助你对订单对象建模，请参考现在 定旅馆 的旅游网站，尽可能分析围绕订单发生的各种情况，直到订单通过销售事件（柜台销售）结束订单。
