本文详细介绍了TM1620 LED驱动控制芯片，包括其在家电和数码显示设备中的应用，以及显示模式设置、指令说明、数据传输格式和应用示例。特别强调了上电后的清零操作和抗干扰措施。
TM1620是一种LED（发光二极管显示器）驱动控制专用IC,内部集成有MCU数字接口、数据锁存器、LED驱动等电路。本产品质量可靠、稳定性好、抗干扰能力强。主要适用于家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、机顶盒、电子称、智能电表等数码管或LED显示设备。

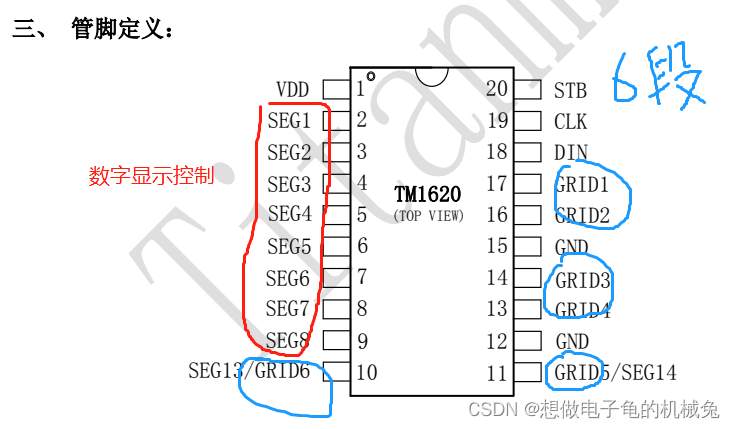

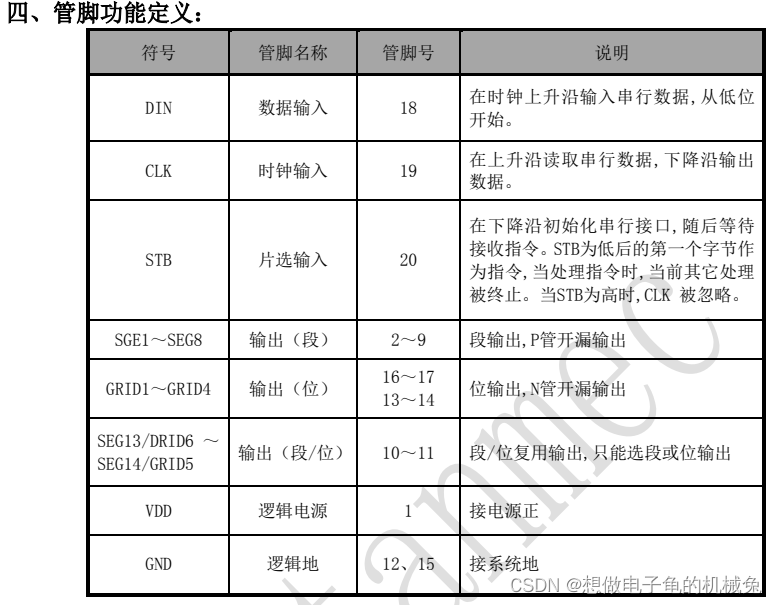

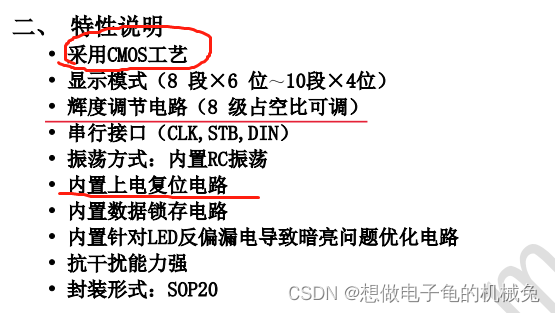

五、指令说明
指令用来设置显示模式和LED驱动器的状态。

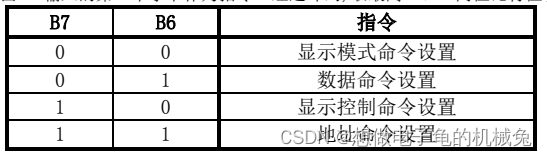

在STB下降沿后由DIN输入的第一个字节作为指令。经过译码,取最高B7、B6两位比特位以区别不同的指令。
如果在指令或数据传输时STB被置为高电平,串行通讯被初始化,并且正在传送的指令或数据无效（之前传送的指令或数据保持有效）。
(1) 显示模式命令设置：
该指令用来设置选择段和位的个数（4～6 位,8～10 段）。当该指令被执行时,显示被强制关闭。在显示模式不变时,显存内的数据不会被改变,显示控
