显卡用电测试软件,自己动手DIY！教你如何实测显卡电压

泡泡网显卡频道1月21日 从有DIY的那天起，超频改造就从未停止，毕竟很多人享受DIY，享受的是这个动手的过程，但随着DIY日渐成熟，很多配套设施及软件的完备，许多情况都不用自己动手了。比如现在判定显卡具体电压，基本上可以从系统或BIOS中观测实现。

这确实是最简单也是实用的办法，但也有人并不确定，究竟系统识别的电压是否准确呢？今天，我们就自己动手DIY，实际测量一下显卡电压到底是多少。

我们将要动手实测HD6850的核心电压

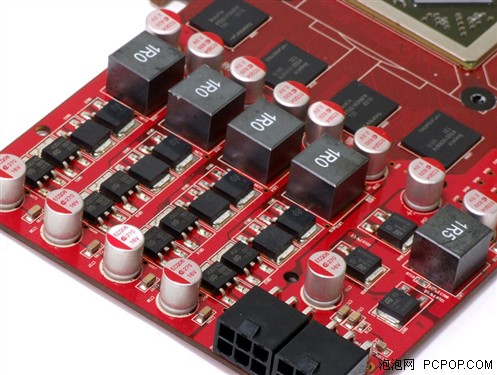

4+1相供电中，测量核心供电中的MOS管电压即可

若要测试核心电压，其实方式并不难，只需要测试显卡的核心供电部分电压即可。今天我们采用无极2 HD6850 DDR5白金版进行测试实际电压，而整个显卡中，核心/显存的4+1相供电，其中核心4相当中的任意一个MOS管的电压，就是核心电压。

既然如此可以测出显卡的功耗，那我们尝试着如何测量获得各个部位的电压和电流值。这其中就需要必不可少的工具——万用表。

在使用万用表之前，我们需要进行机械调零，以将误差降到最小。

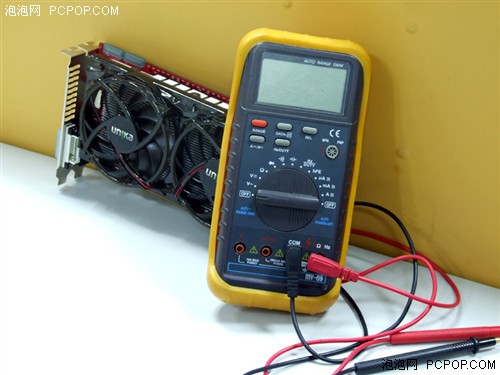

测试电压时，万用表调整到对应档位，并将探头接入相应的单位插孔。

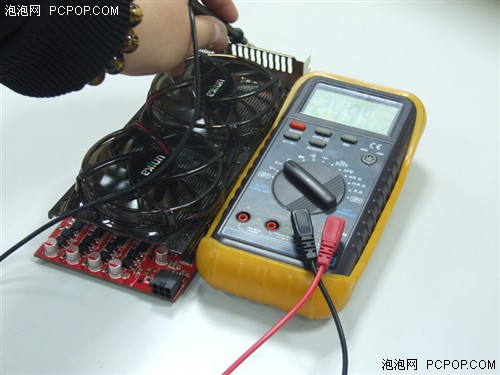

首先先来了解如何使用万用表来测量，首先黑色笔头的接入口，在此时应该代表地线，可以通过接触显卡档片来实现。

另一方面，红色笔头则要接触实际要测试的元件输入脚。

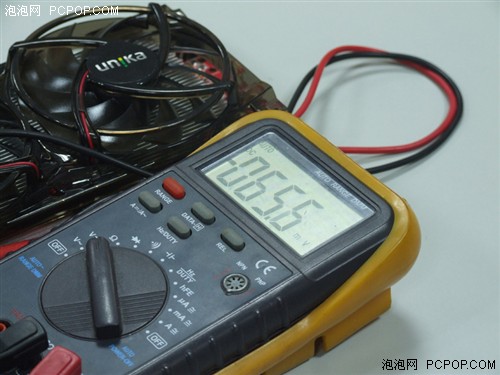

万用表上将显示出实际测试的数据。

◎ 实测无极2 HD6850 DDR5白金版核心工作电压

最后，我们以双敏无极2 HD6850 DDR5白金版举例，来看如何测试其输入电压，要测试供电部分的电压，实际上只需要测量出MOS管处的电压即可。但其中又分核供电和显存供电两部分，那我们来实际测量一下核心部分的电压。

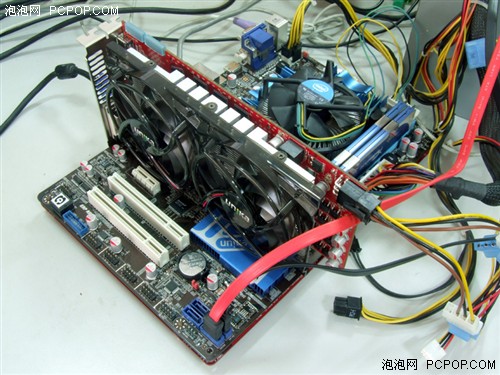

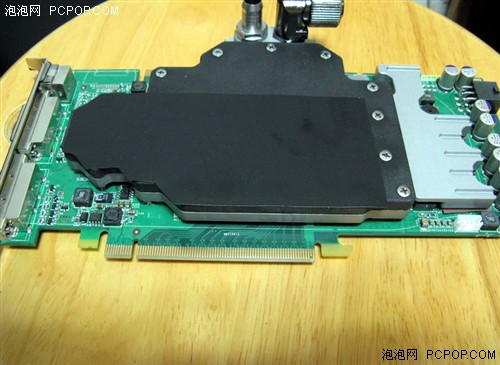

双敏无极2 HD6850 DDR5白金版和狙击手AK61-Ultra3组合成的示意平台。

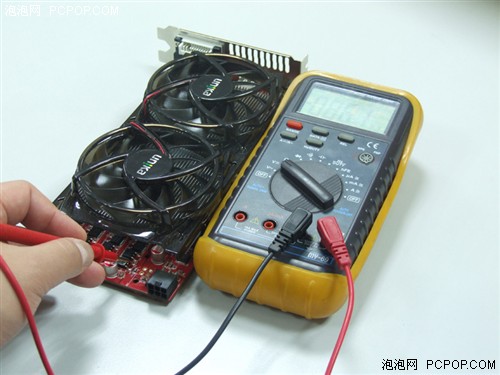

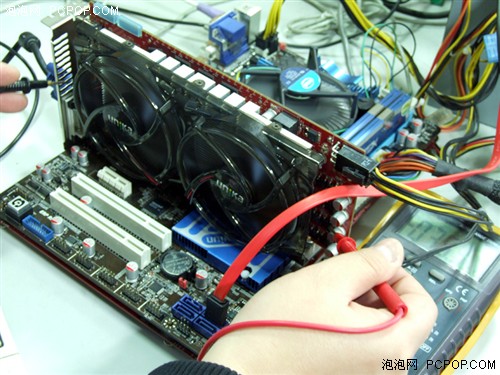

将黑色笔头接触显卡挡片处以表示接地，同时红色笔头接触MOS管的接入角，此时一定要注意，不要将两个角并联，否则将会烧坏MOS管。

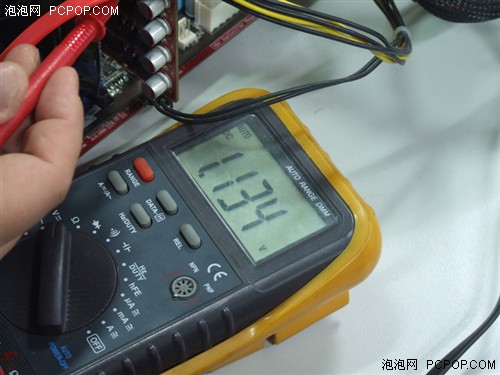

我们通过实际测试，可以观测到，双敏无极2 HD6850 DDR5白金版在运行3DMark电压为1.134V。

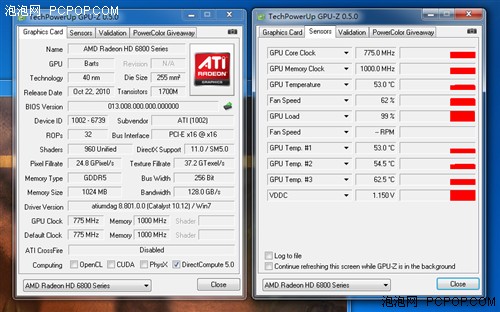

同步在系统中看到，无极2 HD6850 DDR5白金版的电压为1.15V

当然，若要完整测出显卡的功耗，还将测量出供电部分的输入电流，通过计算能得出实际的功耗，不过测试方式则有所不同。通过实际电压测试，与系统识别电压来看，已经非常接近。<
