版本信息openstack版本pike

控制节点主机openstack-controller(ubuntu 16.04.5) 172.27.34.37

计算节点主机openstack-computer(ubuntu 16.04.5) 172.27.34.38

镜像cirros-0.3.3-x86_64-disk.img

宿主机环境esxi 6.5.0

flat网络

flat网络是无vlan tagging的网络。flat网络中的instance能与位于同一网络的instance通信，并且可以跨多个节点。

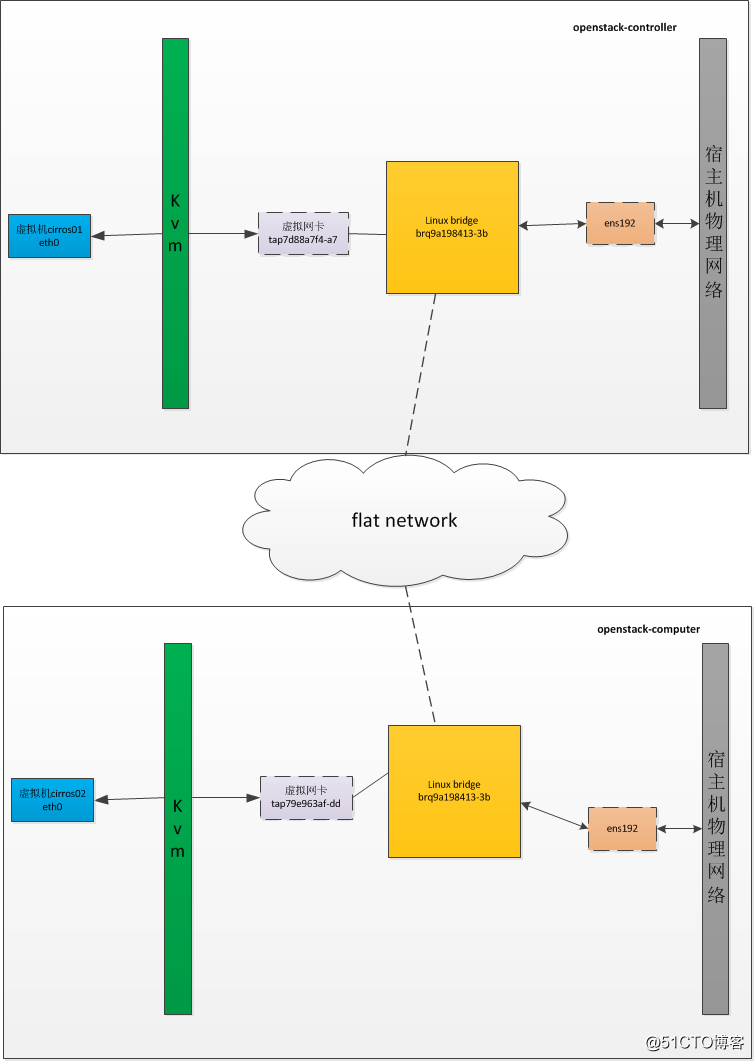

目标:cirros01和cirros02互通。网络拓扑如下：

一、制作镜像

上传介质cirros-0.3.3-x86_64-disk.img至/tmp目录，镜像下载地址：http://download.cirros-cloud.net/

制作镜像：root@openstack-controller:~# su - stackstack@openstack-controller:~$ source devstack/openrc admin admin

stack@openstack-controller:~$ glance image-create --name cirros-cli --file /tmp/cirros-0.3.3-x86_64-disk.img --disk-format qcow2 --container-format bare --progress

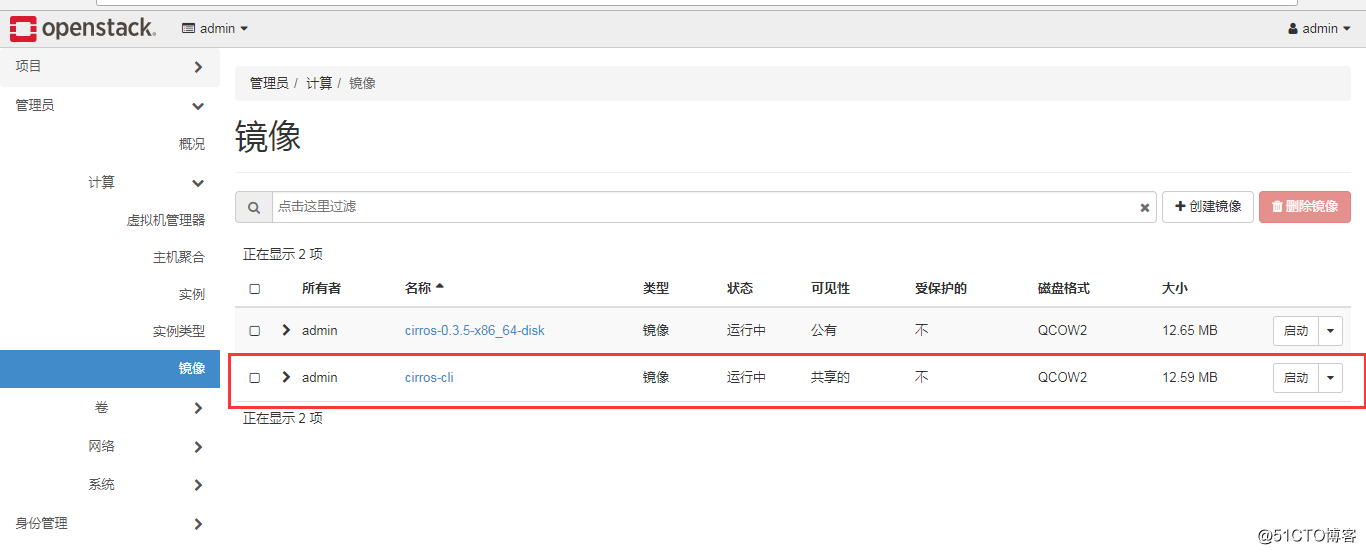

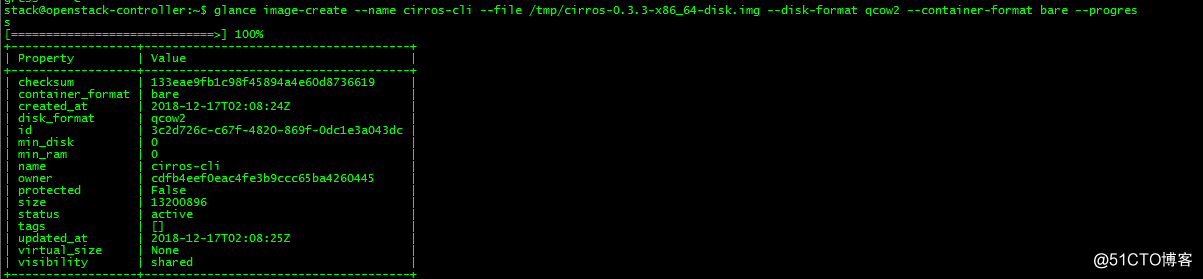

查看新建的image：

二、在ML2中配置flat network

1.Neutron默认使用ML2作为core plugin,控制节点和计算节点分别编辑ML2的配置文件/etc/neutron/plugins/ml2/ml2_conf.initenant_network_types = flat

mechanism_drivers = linuxbridge

type_drivers = local,flat,vlan,gre,vxlan,geneve

flat_networks = default

physical_interface_mappings = default:ens192

如果要配置两个flat network，可以做如下设置flat_networks = default,flat02

physical_interface_mappings = default:ens192,flat02:ens224

2.重启neutron服务stack@openstack-controller:~$ sudo systemctl restart devstack@q*

三、创建flat network

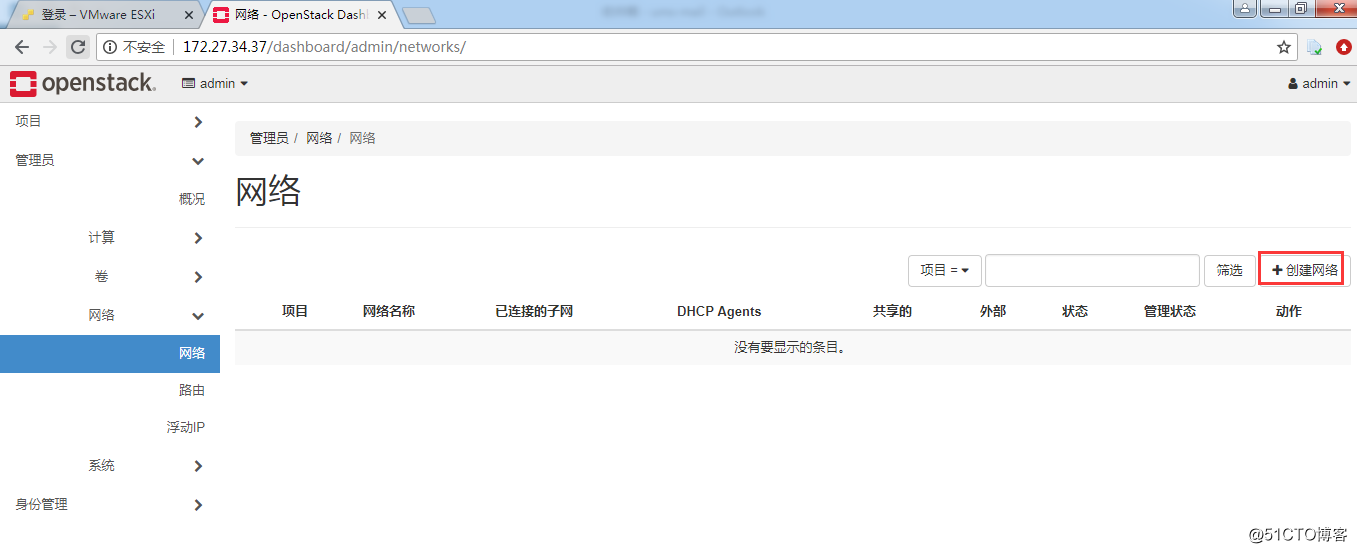

创建flat-network01

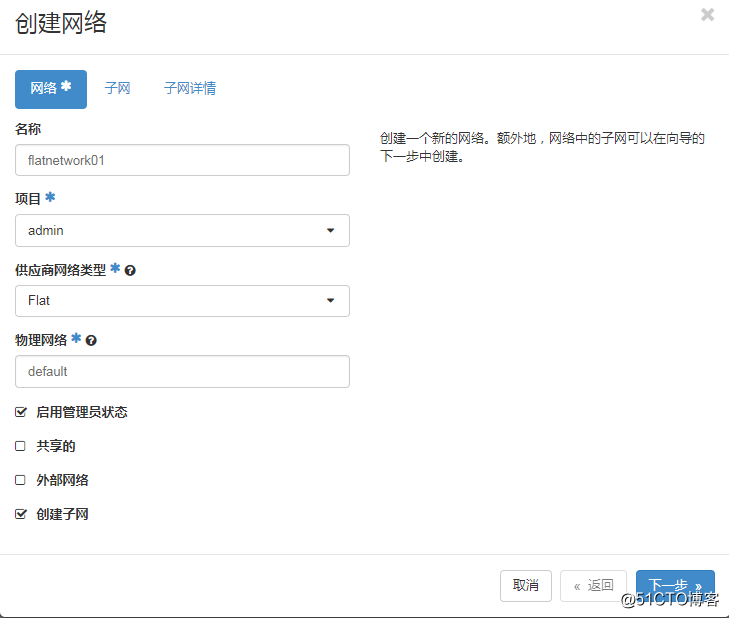

创建flatnetwork01

物理网络为default，与ml2_conf.ini中的参数flat_networks保持一致。

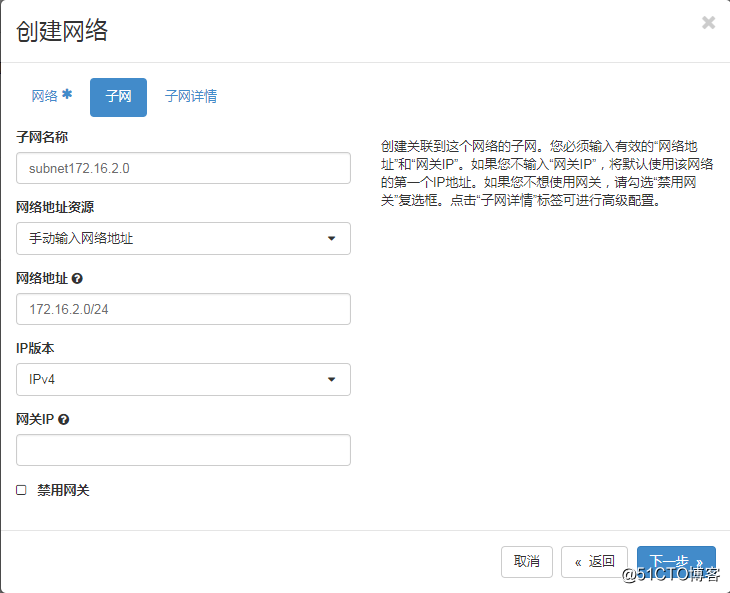

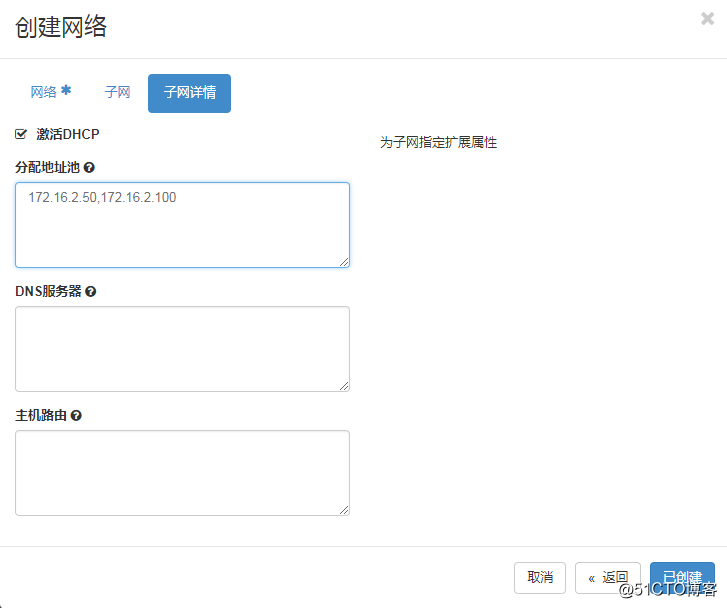

子网为172.16.2.0/24,地址段为172.16.2.50~172.16.2.100

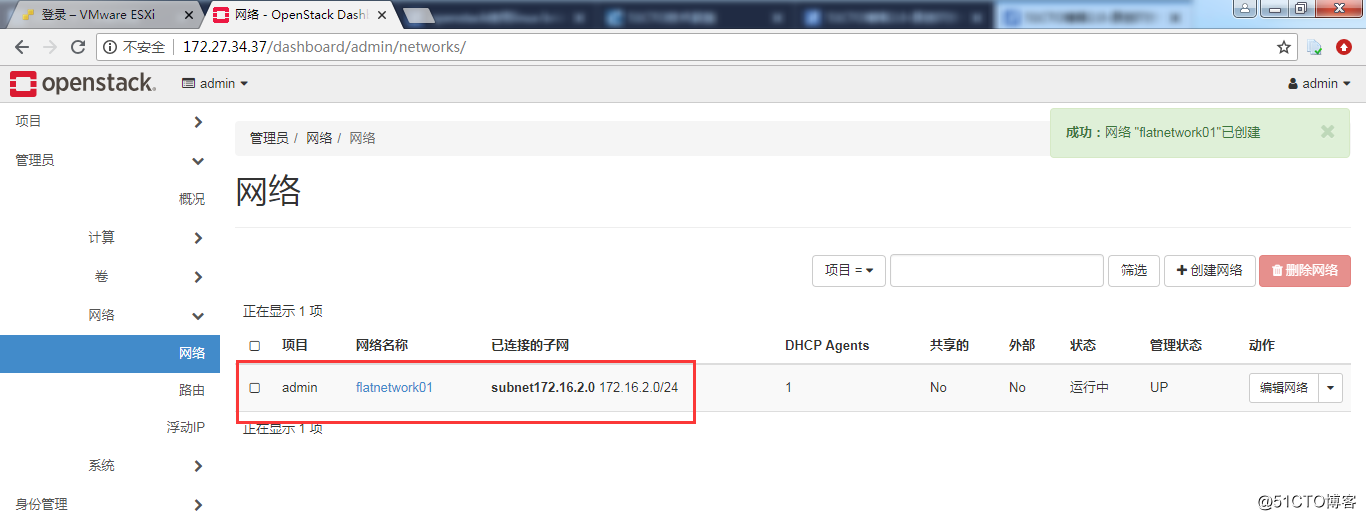

创建完成

四、创建instance

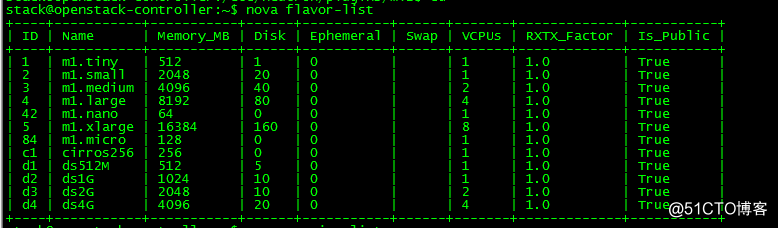

1.查看实例类型stack@openstack-controller:~$ nova flavor-list

本文选择m1.tiny

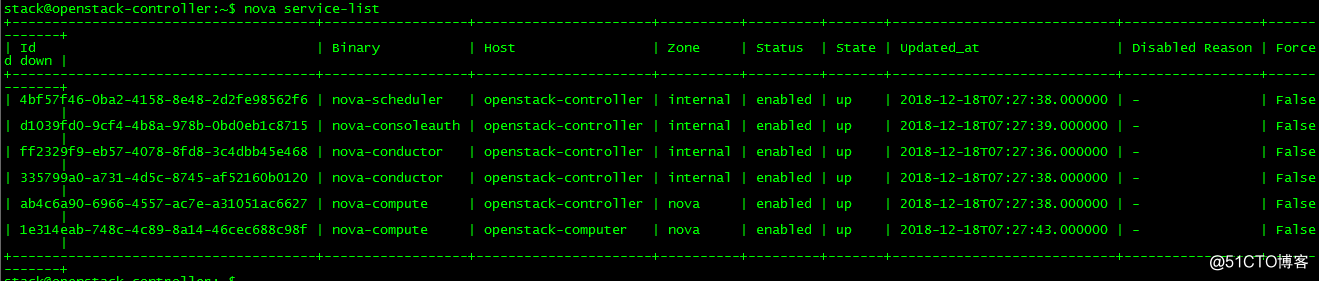

2.查看主机名和zonestack@openstack-controller:~$ nova service-list

3.新建cirros01

启动cirros01，节点为openstack-controller，网络为flatnetwork01stack@openstack-controller:~$ nova boot --flavor m1.tiny --image cirros-cli  --availability-zone nova:openstack-controller --nic net-name=flatnetwork01 cirros01

4.新建cirros02

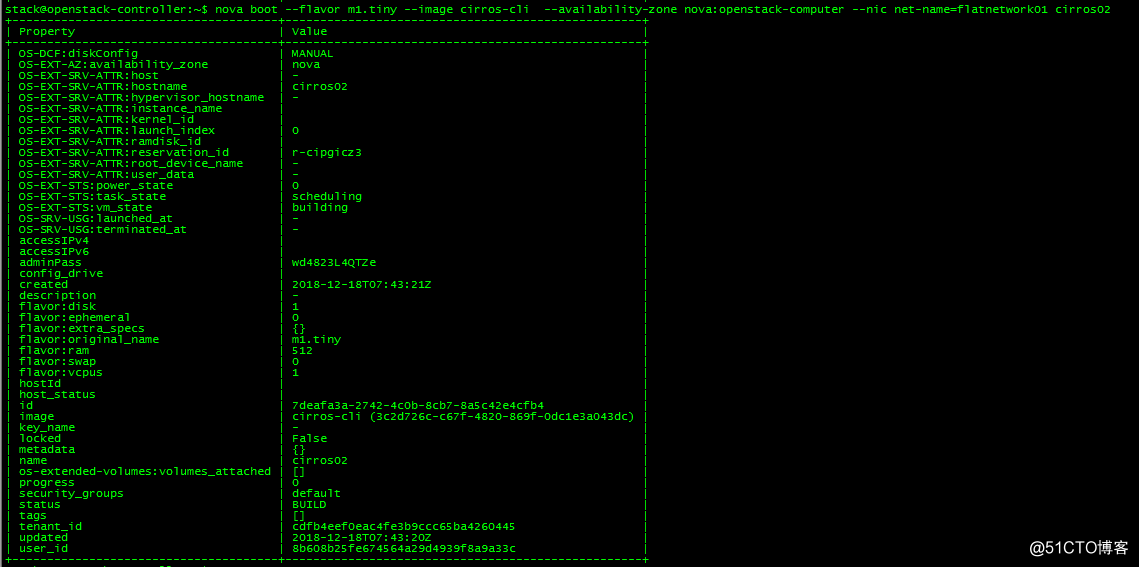

启动cirros02，节点为openstack-computer，网络为flatnetwork01stack@openstack-controller:~$ nova boot --flavor m1.tiny --image cirros-cli  --availability-zone nova:openstack-computer --nic net-name=flatnetwork01 cirros02

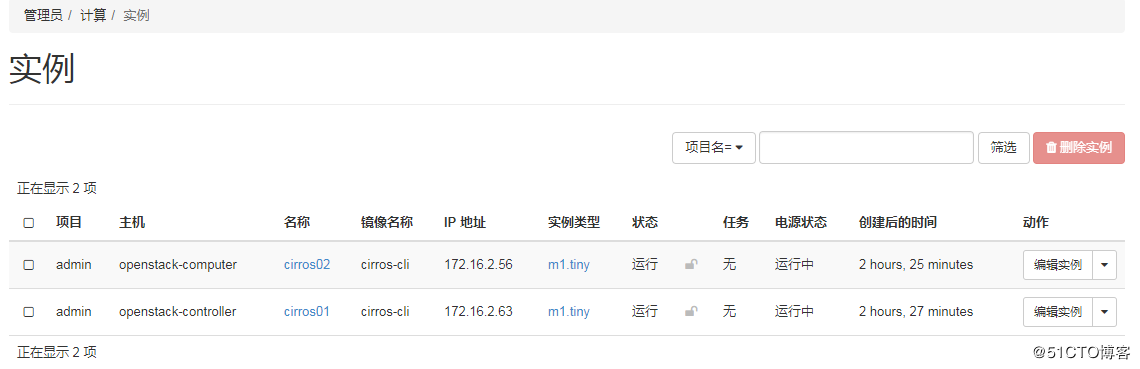

5.控制台查看新建实例

6.查看虚拟网卡

控制节点：root@openstack-controller:~# brctl show

计算节点：

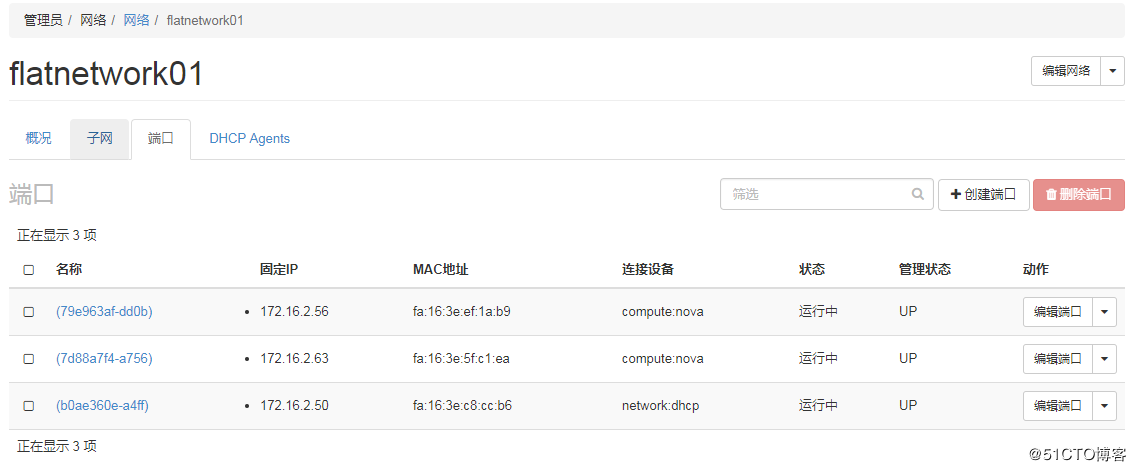

控制面板查看端口信息

可以看到Linux bridge01 brq9a198413-3b包含的虚拟网卡为cirros01的tap7d88a7f4-a7和cirros02的tap79e963af-dd。

五、测试

分别登陆cirros01、cirros02互ping

1.开启宿主机网卡混杂模式

由于是在esxi虚拟机上做的测试，网卡需开启混杂模式

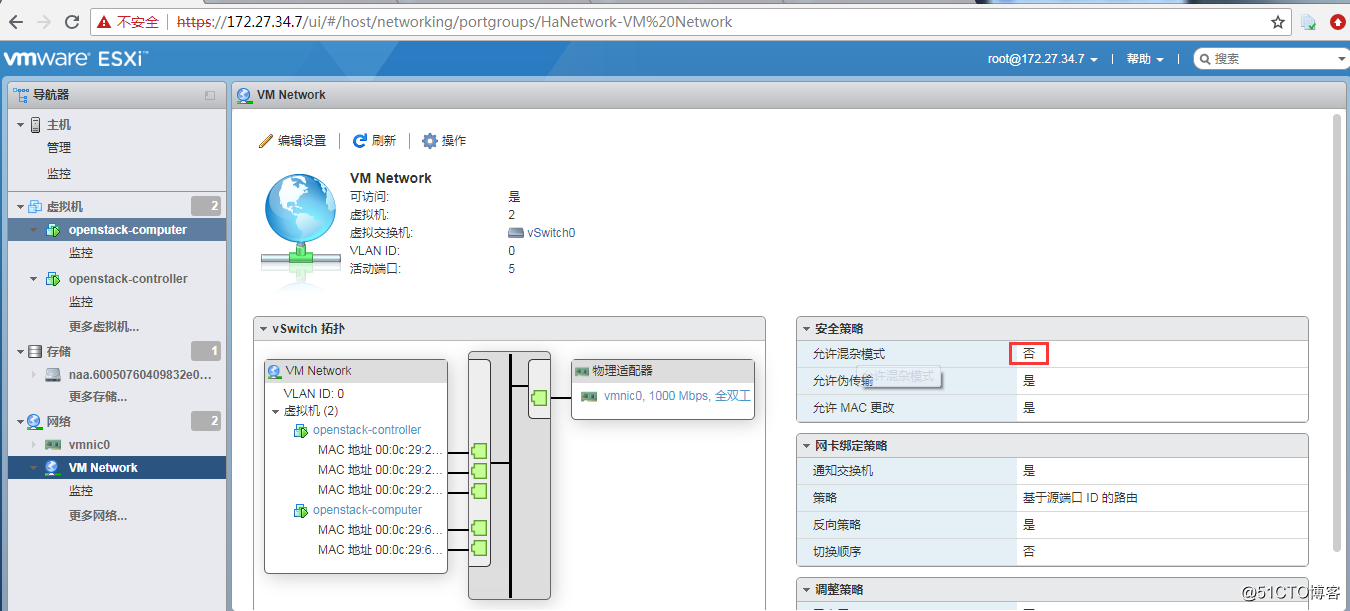

默认不支持混杂模式

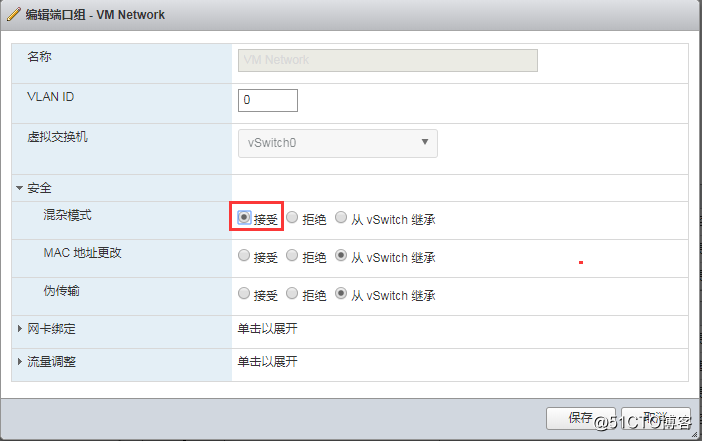

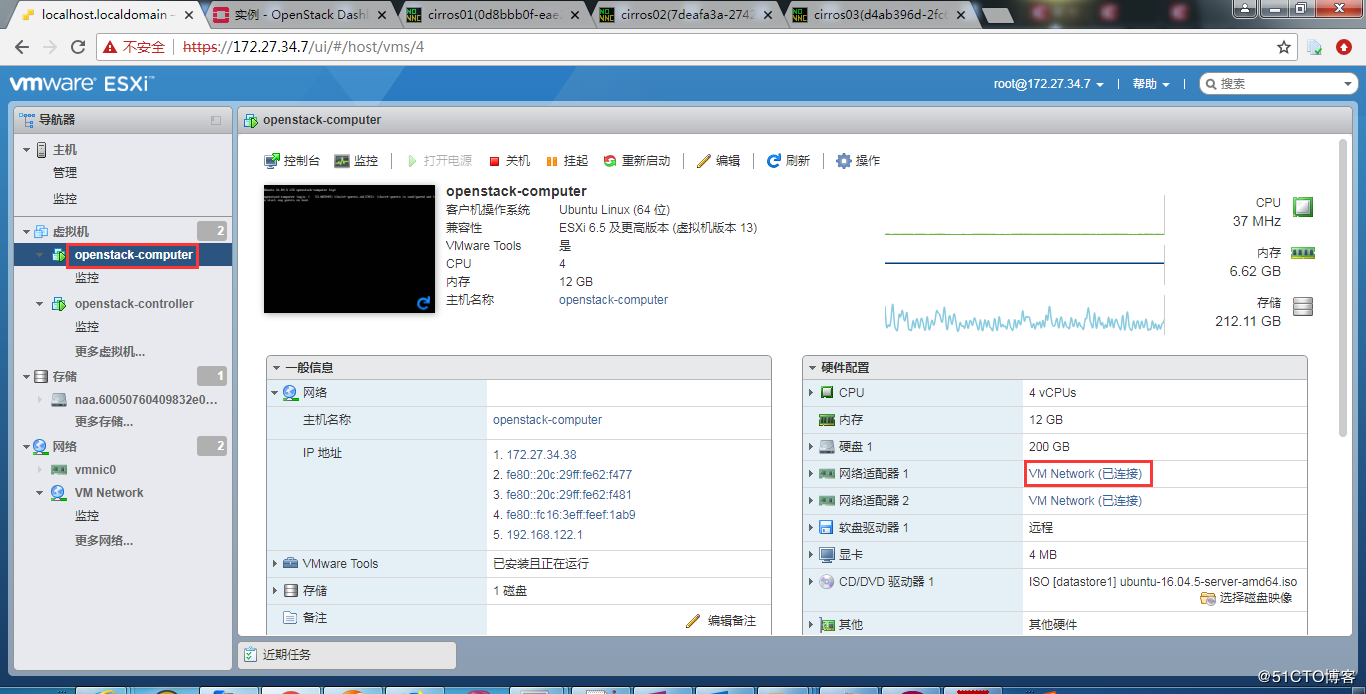

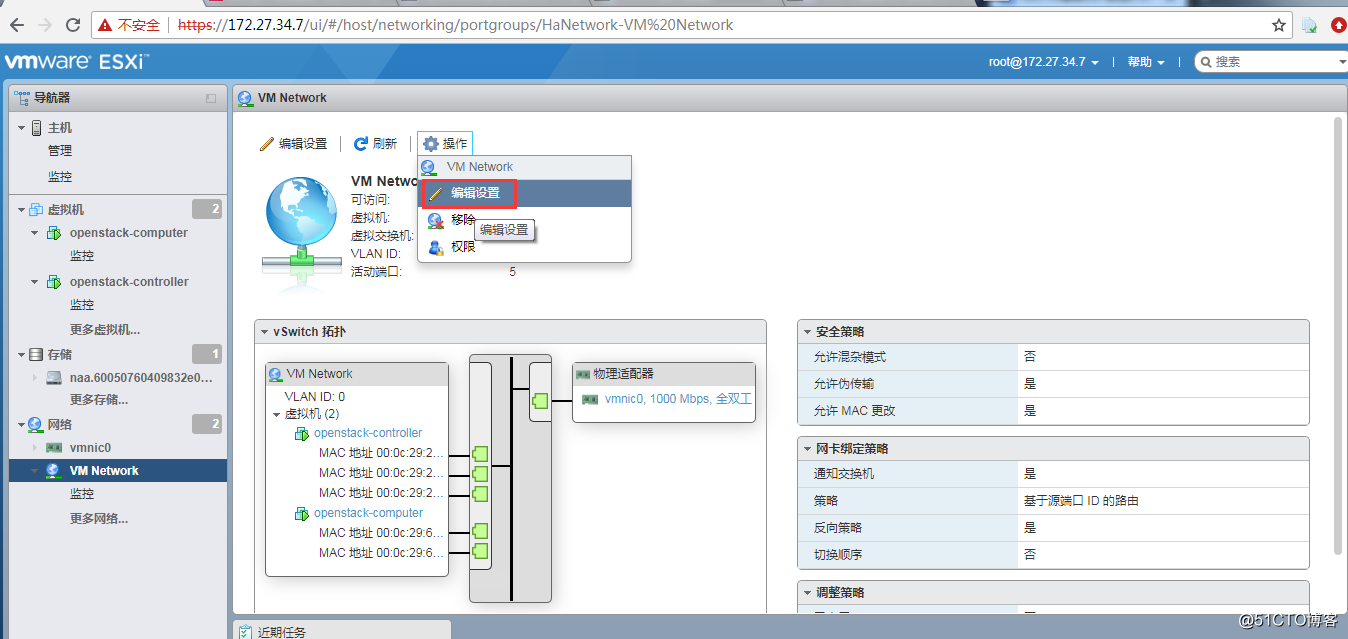

编辑网卡信息

开启混着模式

2.cirros01

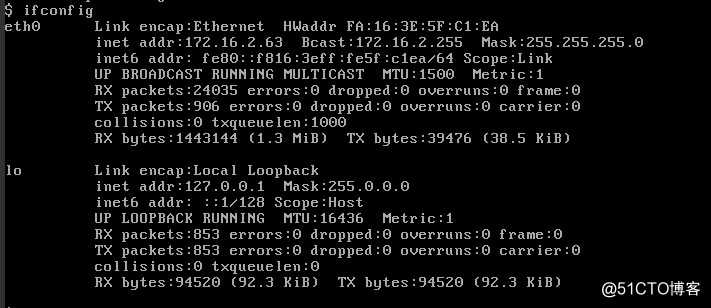

获取的ip为172.16.2.63

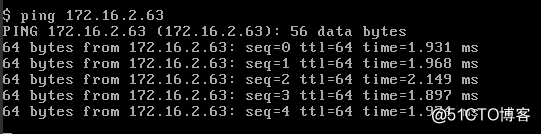

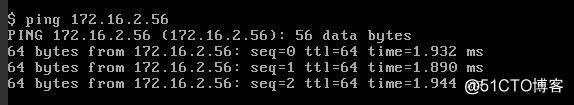

ping cirros02通的。

3.cirros02

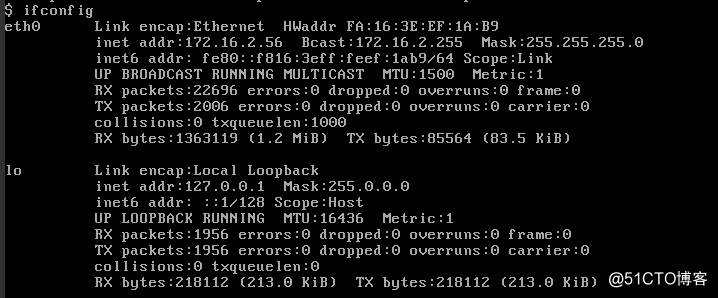

获取的ip为172.16.2.56

ping cirros01通的。

另外，由于虚拟机网卡开启了混杂模式，当新建同一网段的flat网络flatnetwork02并和flatnetwork01同一网段时，即都是172.16.2.0/24，则flatnetwork01和flatnetwork02下的vm能互通，若flatnetwork02的subnet与flatnetwork01不同，比如为172.16.3.0/24，则两个网络下的vm实例不同。

测试结果符合预期。
