计算机主机箱内部设备,计算机主机箱的制作方法

本发明涉及计算机领域，具体涉及一种计算机主机箱。

背景技术：

计算机主机箱内部电子配件分布式安装于主机机箱内部，其内部形成一个相对较为封闭的空间，为了增加散热性能，在主机箱内部一般都设置散热风机，散热风机的设置导致主机机箱的防尘防潮性能变差，在不使用时，容易进入灰尘以及湿气，且固定安装的电子配件在主机机箱使用过程中，抗震性能差，受到撞击后容易因为振动而损坏，抗震性能差，散热性能一般。

技术实现要素：

本发明所要解决的技术问题是提供一种计算机主机箱，其利用散热系统进行一个抗震，能够在达到散热的同时又能利用散热系统进行缓冲，增加抗震性能，同时在不使用时拥有更好的防尘以及防潮能力，增加电脑主机的使用寿命。

本发明是通过以下技术方案来实现的：一种计算机主机箱，包括箱体，箱体的内部具有一根中间管，中间管内部具有一个顶部开口的进气通道，进气通道顶部开口端安装一过滤网，位于过滤网底部的进气通道内安装有一微型充气泵，所述中间管的外部活动套装一块以上的活动安装板，活动安装板中间对应中间管的位置设置有一个贯穿孔，贯穿孔穿过中间管，位于贯穿孔上端的活动安装板上均凸起设置一支撑部，支撑部上均安装一支撑气囊，支撑气囊的顶部与上端的活动安装板接触，所述支撑气囊与支撑气囊之间通过一导气管连接导通，最底部的支撑气囊设置有一进气管，进气管的进气口端位于进气通道内，通过导气管将各个支撑气囊之间的储气腔连接导通，每个支撑气囊上均设置有一根以上的喷气管，各活动安装板的上端安装主机电子配件，主机电子配件之间通过电源信号线连接。

作为优选的技术方案，所述活动安装板的底部均安装一密封罩，密封罩内部具有一个底部开口的密封腔，当支撑气囊内部无气体时，密封罩密封罩住底部的主机电子配件。

作为优选的技术方案，所述活动安装板以及密封罩上均设置有出线孔，电源信号线穿过出线孔互相连接导通。

作为优选的技术方案，所述箱体侧面具有一块侧板，箱体的顶部设置一气泵控制开关，气泵控制开关通过主机电源供电，用于控制微型充气泵的开关，微型充气泵通过胶水固定在进气通道内并密封整个进气通道。

作为优选的技术方案，所述箱体的外壁面上设置有一个以上的排气孔。

作为优选的技术方案，中间管上套装有一支撑弹簧，支撑弹簧的顶部与最底部的活动安装板下端面接触支撑。

作为优选的技术方案，所述一根以上的喷气管均采用橡胶软管，其出气口端均正对着主机电子配件。

本发明的有益效果是：一、本发明利用散热系统，能够针对主机元件进行定向散热，气流量集中，因此能够吹走元件上的灰尘以及提升散热性能；

二、本发明利用散热系统提升活动安装板，使得上下主机元件之间的距离增加，减少热传递，同时抬升后的活动安装板利用支撑气囊气体一个柔性支撑，使用时处于一个悬浮状态，缓冲性能更好；

三、本发明在不使用状态时，利用密封罩进行密封，能够有效起到密封防尘以及防潮的作用，避免不使用状态下的灰尘的进入，如果在潮湿或者粉尘大的复杂环境使用时，在满足散热性的前提下，可以不打开散热系统，使得密封罩始终处于密封状，保证使用安全性。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

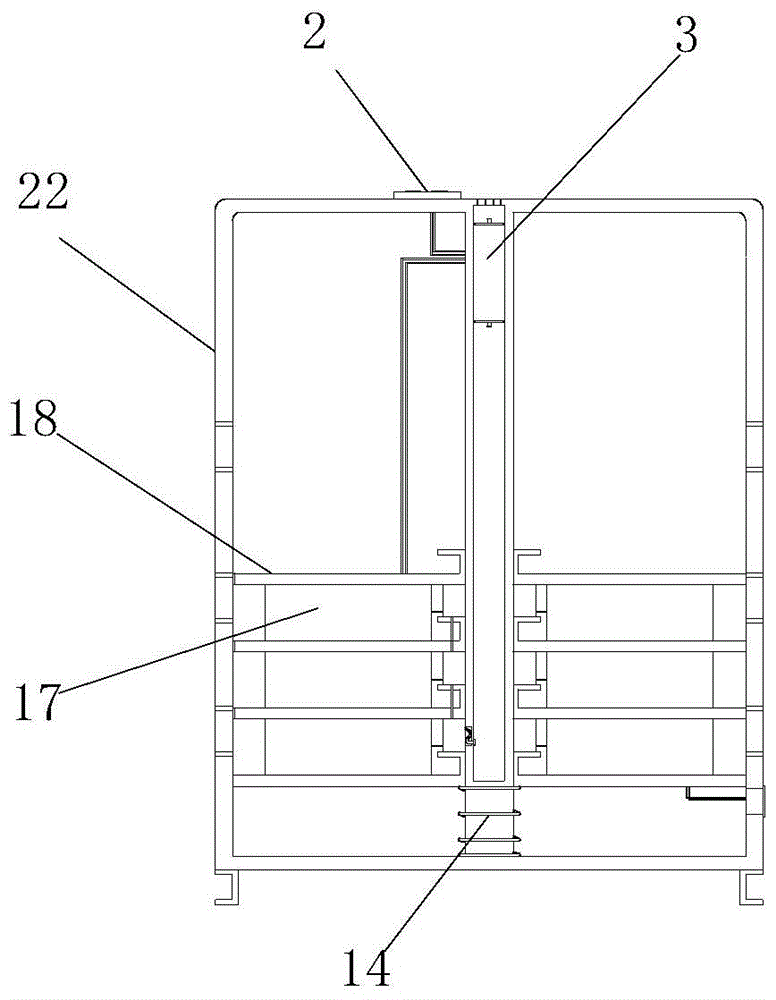

图1为本发明的整体结构示意图；

图2为本发明的使用时的结构示意图。

具体实施方式

如图2所示，本计算机主机箱，包括箱体22，箱体22的内部具有一根中间管5，中间管5内部具有一个顶部开口的进气通道6，进气通道6顶部开口端安装一过滤网4，位于过滤网4底部的进气通道6内安装有一微型充气泵3，中间管5的外部活动套装一块以上的活动安装板18，活动安装板18中间对应中间管5的位置设置有一个贯穿孔，贯穿孔穿过中间管，位于贯穿孔上端的活动安装板18上均凸起设置一支撑部12，支撑部12上均安装一支撑气囊8，支撑气囊8的顶部与上端的活动安装板18接触，支撑气囊8与支撑气囊8之间通过一导气管15连接导通，最底部的支撑气囊8设置有一进气管16，进气管16的进气口端位于进气通道6内，通过导气管15将各个支撑气囊8之间的储气腔7连接导通，每个支撑气囊8上均设置有一根以上的喷气管13，各活动安装板18的上端安装主机电子配件9，主机电子配件9之间通过电源信号线连接。

其中，活动安装板18的底部均安装一密封罩17，密封罩17内部具有一个底部开口的密封腔21，当支撑气囊8内部无气体时，密封罩17密封罩住底部的主机电子配件9，活动安装板18以及密封罩17上均设置有出线孔，电源信号线穿过出线孔互相连接导通。

当机箱整体不工作时，此时支撑气囊内无气体，整块活动支撑板失去底部支撑力自由落下，进而使得密封罩密封住主机电子配件，此时即可隔离外界，即使有灰尘以及湿气进入，也不会对元件有所影响，特别适合在不使用时候，因为不使用状态下的机箱内部组件无需散热，所以此时可以很好的进行存放。

其中，箱体22侧面具有一块侧板(未图示)，打开侧板用于检修，箱体22的顶部设置一气泵控制开关2，气泵控制开关2通过主机电源供电，用于控制微型充气泵3的开关，微型充气泵3通过胶水固定在进气通道6内并密封整个进气通道6。

其中，箱体22的外壁面上设置有一个以上的排气孔19，进入到内部的气体带走元件上的热量后再从排气孔19排出，达到进气与出气的目的。

本实施例中，中间管5上套装有一支撑弹簧14，支撑弹簧14的顶部与最底部的活动安装板下端面接触支撑，支撑弹簧14用于支撑最底部的活动安装板18，达到缓冲支撑的目的。

其中，一根以上的喷气管13均采用橡胶软管，其出气口端均正对着主机电子配件，当微型充气泵3打开充气后，气体从进气管16进入到最底部的支撑气囊8内，使得最底部的支撑气囊8膨胀后，部分气体经过导气管进入到上端的支撑气囊，使得上端的支撑气囊8膨胀，而部分气体则穿过喷气管冲击在各电子配件上，达到去灰以及散热的目的，而一旦微型充气泵关闭，则支撑气囊不再有支撑力，即可使得密封罩密封，如图1所示。

本发明的有益效果是：一、本发明利用散热系统，能够针对主机元件进行定向散热，气流量集中，因此能够吹走元件上的灰尘以及提升散热性能；

二、本发明利用散热系统提升活动安装板，使得上下主机元件之间的距离增加，减少热传递，同时抬升后的活动安装板利用支撑气囊气体一个柔性支撑，使用时处于一个悬浮状态，缓冲性能更好；

三、本发明在不使用状态时，利用密封罩进行密封，能够有效起到密封防尘以及防潮的作用，避免不使用状态下的灰尘的进入，如果在潮湿或者粉尘大的复杂环境使用时，在满足散热性的前提下，可以不打开散热系统，使得密封罩始终处于密封状，保证使用安全性。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应该以权利要求书所限定的保护范围为准。
