摘要：本篇通过分析Makefile,了解Openwrt编译过程，包括(1)Openwrt目录结构(2)主Makefile的解析过程，各子目录的目标生成。(3)kernel编译过程(4)firmware的生成过程(5)软件包的编译过程

从github上clone了openwrt的代码仓库。

git clone https://github.com/openwrt-mirror/openwrt.git

Openwrt目录结构

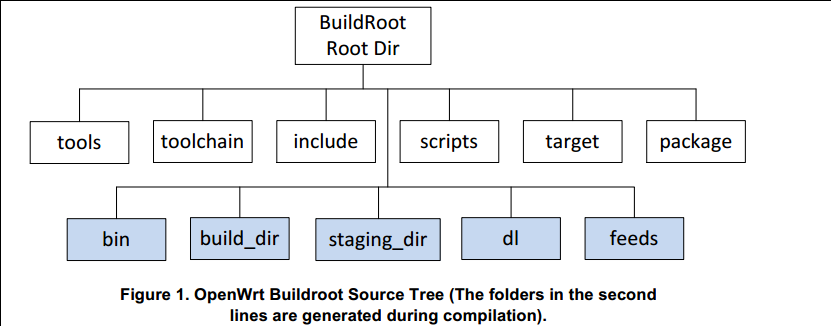

上图是openwrt目录结构，其中第一行是原始目录，第二行是编译过程中生成的目录。各目录的作用是：

tools - 编译时需要一些工具， tools里包含了获取和编译这些工具的命令。里面是一些Makefile，有的可能还有patch。每个Makefile里都有一句:$(eval $(call HostBuild))，表示编译这个工具是为了在主机上使用的。

toolchain - 包含一些命令去获取kernel headers, C library, bin-utils, compiler, debugger target - 各平台在这个目录里定义了firmware和kernel的编译过程。 package - 包含针对各个软件包的Makefile。openwrt定义了一套Makefile模板，各软件包参照这个模板定义了自己的信息，如软件包的版本、下载地址、编译方式、安装地址等。 include - openwrt的Makefile都存放在这里。

scripts - 一些perl脚本，用于软件包管理。

dl - 软件包下载后都放到这个目录里

build_dir - 软件包都解压到build_dir/里，然后在此编译

staging_dir - 最终安装目录。tools, toolchain被安装到这里，rootfs也会放到这里。

feeds - feeds.conf订阅的软件下载目录。

bin - 编译完成之后，firmware和各ipk会放到此目录下。

Openwrt编译过程

main Makefile

openwrt根目录下的Makefile是执行make命令时的入口。从这里开始分析。

world:

ifndef ($(OPENWRT_BUILD),1) # 第一个逻辑 ... else # 第二个逻辑 ... endif

上面这段是主Makefile的结构，可以得知：

执行make时，若无任何目标指定，则默认目标是world

执行make时，无参数指定，则会进入第一个逻辑。如果执行命令make OPENWRT_BUILD=1，则直接进入第二个逻辑。

编译时一般直接使用make V=s -j 5这样的命令，不会指定OPENWRT_BUILD变量，显然这里OPENWRT_BUILD用于标记当前openwrt BSP是否已经编译过，因此第一次编译当然应该执行第一个逻辑，同时令OPENWRT_BUILD为1，标示openwrt BSP已经编译过了。

第一个逻辑

override OPENWRT_BUILD=1 export OPENWRT_BUILD

更改了OPENWRT_BUILD变量的值。这里起到的作用是下次执行make时，因为已经编译过，会进入到第二逻辑中。

第一个逻辑中会include toplevel.mk，该文件中的 “%::” 用于解释world目标的规则：

prereq:: prepare-tmpinfo .config @+$(MAKE) -r -s tmp/.prereq-build $(PREP_MK) @+$(NO_TRACE_MAKE) -r -s $@ %:: @+$(PREP_MK) $(NO_TRACE_MAKE) -r -s prereq @( \

cp .config tmp/.config; \

./scripts/config/conf --defconfig=tmp/.config -w tmp/.config Config.in > /dev/null 2>&1; \ if ./scripts/kconfig.pl '>' .config tmp/.config | grep -q CONFIG; then \

printf "$(_R)WARNING: your configuration is out of sync. Please run make menuconfig, oldconfig or defconfig!$(_N)\n" >&2; \

fi \

) @+$(ULIMIT_FIX) $(SUBMAKE) -r $@

执行 make V=s 时，上面这段规则简化为：

prereq:: prepare-tmpinfo .config @make -r -s tmp/.prereq-build @make V=ss -r -s prereq

%:: @make V=s -r -s prereq @make -w -r world

可见其中最终又执行了prereq和world目标，这两个目标都会进入到第二逻辑中。

第二逻辑

首先就引入了target, package, tools, toolchain这四个关键目录里的Makefile文件

include target/Makefile include package/Makefile include tools/Makefile include toolchain/Makefile

这些子目录里的Makefile使用include/subdir.mk里定义的两个函数来动态生成规则，这两个函数是subdir和stampfile

stampfile
