前言

这个实验涉及到的是实验一，实验四，实验五(前半部分)，三个实验，只要你把这三个实验都做完了基本就可以理解怎么做了。

一、实验内容

实现所有 PC、交换机和路由器的全 PING 通

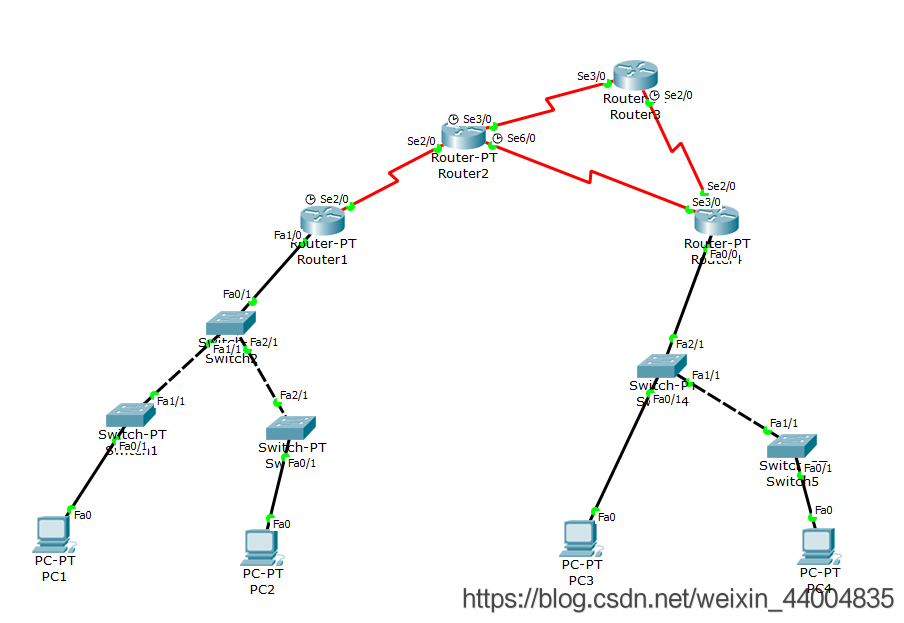

二、实验拓扑图

三、实验步骤

1.连接网络拓扑图

这个连接相信大家都会了，在这里只是写一些简单的小提示。

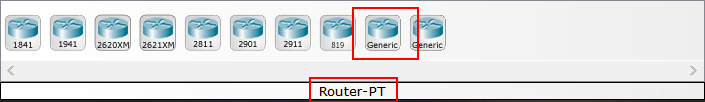

路由器选择的是上面那个，而不是平时做实验的1841。

交换机选择的是第四个，注意两个元器件都是PT结尾的那个。

2.初始化路由器，交换机

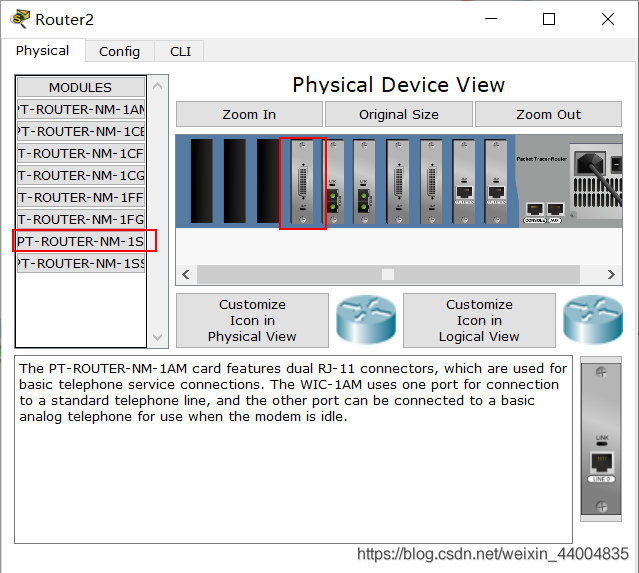

在初始化之前，记得要把R2加一个接口，不加的话原来只有2个接口，不够连。

接下来就是输入初始化代码。

no ip domain-lookup

line console 0

no exec-timeout

logging synchronous

password 1234561

2

3

4

5

直接复制这段代码过去就好了，也不用打字这么麻烦。

3.设计网络

PC

IP地址

PC1

192.168.1.1/24

PC2

192.168.1.2/24

PC3

192.168.2.3/24

PC4

192.168.2.4/24

设计好了PC机的IP地址，接下来就是设计一下路由器之间的地址。

我为了防止忘记，所以R1到R2就用192.168.12.1/24。这样，第三位就能记住是R几到R几。第四位则是第几个路由器(如R1结尾就是1)。

但是，靠近PC机一端由于PC1已经占用了192.168.1.1，所以就不用1结尾，改用254结尾。

另外，选择192.168开头是因为不用写这么多次255。

4.配置动态路由

这里我们选择ospf协议。

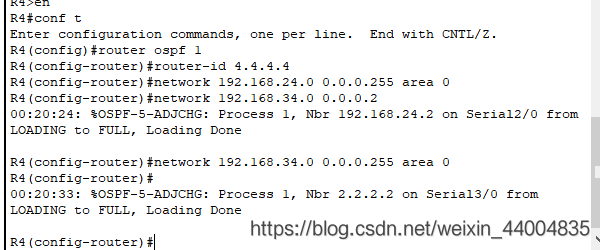

R1(config)#router ospf 1(OSPF 进程号一定要有，默认设置为1就好了)

R1(config-router)#router-id 1.1.1.1(给该进程一个 RID，自己取一个 IPV4 的地址，每台路由器要不一样的 RID)

R1(config-router)#network 10.1.1.0 0.0.0.255 area 0 //(宣告网段，路由表上是多少位子网，宣告时就要宣告多少位，如 10.1.1.0 网段是 24 位，

network 宣告就是 10.1.1.0；而后面是反掩码，简单理解就是掩码反过来，即 24 位掩

码是 255.255.255.0，反过来就是 0.0.0.255；再后面是区域号，因为 OSPF 是分区域

的，所以一定要有区域号，一般简单实验只需用一个区域 0 即可)1

2

3

4

5

6

上面的代码需要读者自己去写，因为差不多每一个路由器都要做。

注意： 这里有个小细节，笔者在做的时候忽略了这一点，让我写了好久都不知道问题出现在哪里。我们要注意R1，R4的network要包括了非红线连接那一边(即192.168.1.0这个网段和192.168.2.0)否则就会连不通！

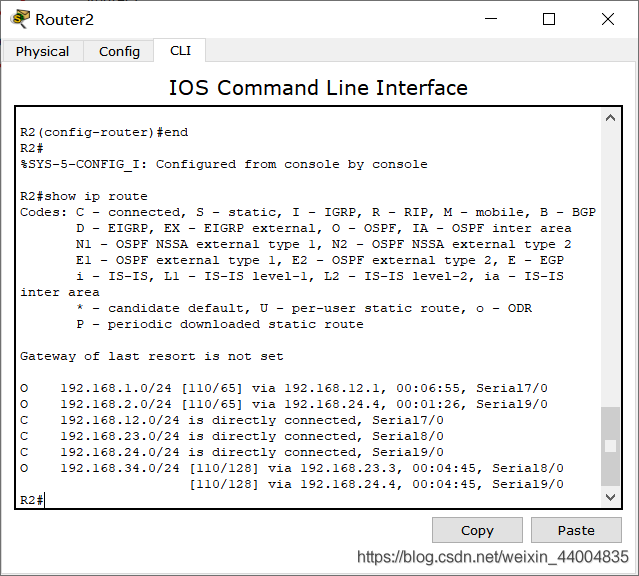

配置好以后可以查看一下路由表，自己根据自己设计的网络来检查对错。

5.配置ACL

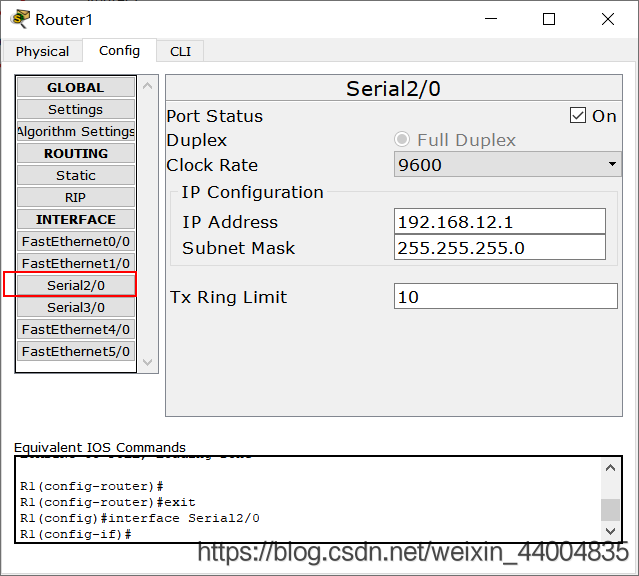

这一部分比较简单，可以有可视化界面进行配置，我们点开路由器，上面的三个菜单的第二个，然后选择相应接口，输入IP地址和子网掩码。

注意 1)右上角还有一个 ON 是要点的，否则接口并没有开启。

2)Clock Rate那里要设置为9600

6.所有机器都能互相ping通

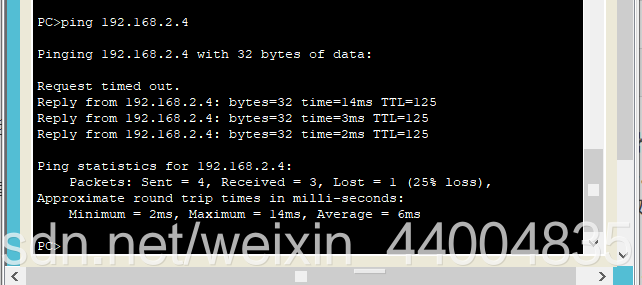

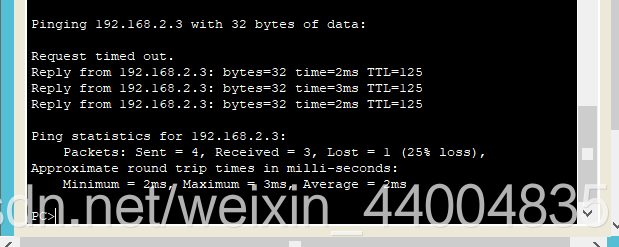

这里以PC1为例子，PC1能ping通PC3，也能ping通PC4。

四、实验坑点总结

1.动态路由忘了把所有的邻居都设置好，可能只记得设置路由器之间的，忘记了PC机端的。

2.设置ACL时，忘了修改Clock Rate或者忘记开开关(当然如果你是用代码写的就不会忘记)
