计算机主板晶振长稳短稳,晶振的指标参考

总频差：在规定的时间内，由于规定的工作和非工作参数全部组合而引起的晶体振荡器频率与给定标称频率的最大偏差。

说明：总频差包括频率温度稳定度、频率老化率造成的偏差、频率电压特性和频率负载特性等共同造成的最大频差。一般只在对短期频率稳定度关心，而对其他频率稳定度指标不严格要求的场合采用。例如：精密制导雷达。

频率稳定度：任何晶振，频率不稳定是绝对的，程度不同而已。一个晶振的输出频率随时间变化的曲线如图2.图中表现出频率不稳定的三种因素：老化、飘移和短稳。

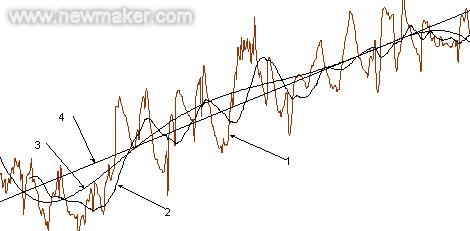

图2 晶振输出频率随时间变化的示意图

曲线1是用0.1秒测量一次的情况，表现了晶振的短稳；曲线3是用100秒测量一次的情况，表现了晶振的漂移；曲线4 是用1天一次测量的情况。表现了晶振的老化。

频率温度稳定度：在标称电源和负载下，工作在规定温度范围内的不带隐含基准温度或带隐含基准温度的最大允许频偏。

ft=±(fmax-fmin)/(fmax+fmin)

ftref =±MAX[|(fmax-fref)/fref|,|(fmin-fref)/fref|]

ft:频率温度稳定度(不带隐含基准温度)

ftref:频率温度稳定度(带隐含基准温度)

fmax :规定温度范围内测得的最高频率

fmin:规定温度范围内测得的最低频率

fref:规定基准温度测得的频率

说明：采用ftref指标的晶体振荡器其生产难度要高于采用ft指标的晶体振荡器，故ftref指标的晶体振荡器售价较高。

开机特性(频率稳定预热时间)：指开机后一段时间(如5分钟)的频率到开机后另一段时间(如1小时)的频率的变化率。表示了晶振达到稳定的速度。这指标对经常开关的仪器如
