Revit软件中如何更改项目原点

如果我们已经开始项目设计了，各个专业的模型已经连接并搭建了部分或者全部的模型，这种情况下肿么更改原点的位置并使各专业文件统一原点呢?下面我们就来了解一下具体的操作步骤。

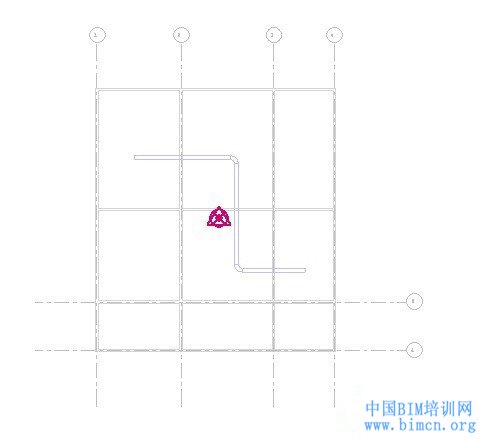

在项目设计进行了一段时间我们链接了建筑的模型，并绘制了机电专业的风管、管道，放置了设备，这是我们发现原点居然不在我们想要设置的1轴与A轴交叉点处。此时我们可以看到Revit中项目原点所在的位置。

这时，利用Revit自带的项目原点，我们可以快速的重定位项目原点的位置。

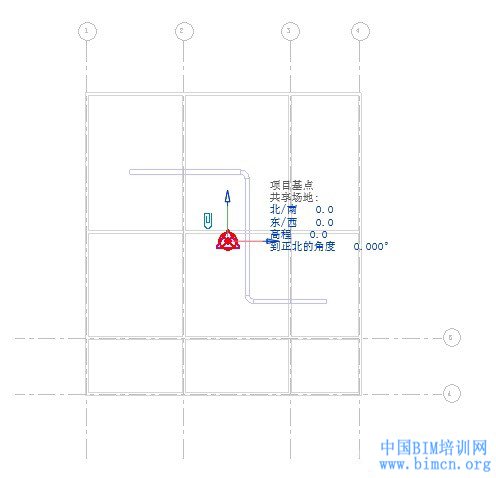

首先，我们选中项目原点的圆形图标，可以看见当前项目原点的设置

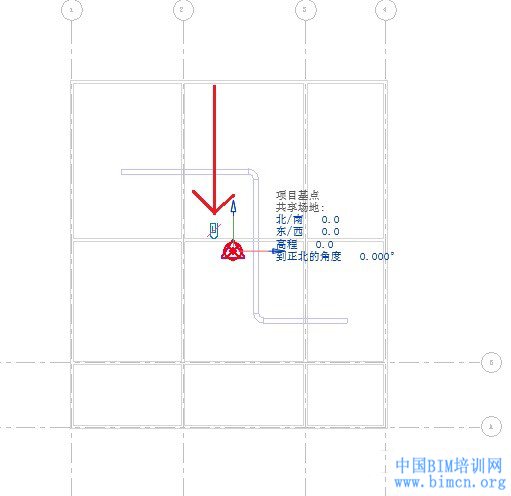

单击图中的别针图标，将项目原点与模型的相对位置取消锁定。此时别针上会出现一个斜线来表示锁定解除。

然后，我们就可以放心的将此圆形项目基点移动到1轴与A轴交叉的位置啦!

此时，我们可以看到项目基点的坐标居然变成了-XXXXX,-XXXXX

接下来，我们单击别针图标，将项目基点与模型之间的相对位置锁定，并将其北/南坐标、东/西坐标均修改为0.

特别提示，这里一定要先点击别针进行锁定，然后再改坐标

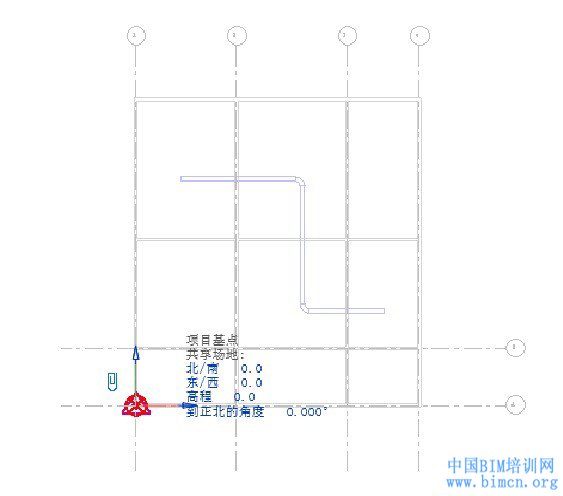

完成操作后可见下图样式

这时，我们已经把项目的原点修改到我们的1轴与A轴交叉处了

那么其他专业的坐标还没变，怎么办呢?

当然，我们可以通知其他的专业同样完成以上步骤来进行坐标的统一，并重新使用“原点到原点”的方法链接文件。

其实，我们还可以利用软件的坐标发布功能，方便的修改链接进来的其他专业模型的原点。

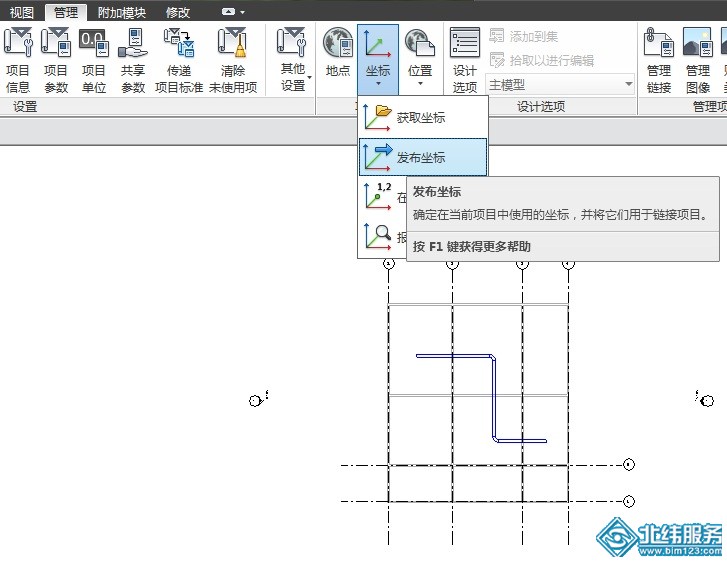

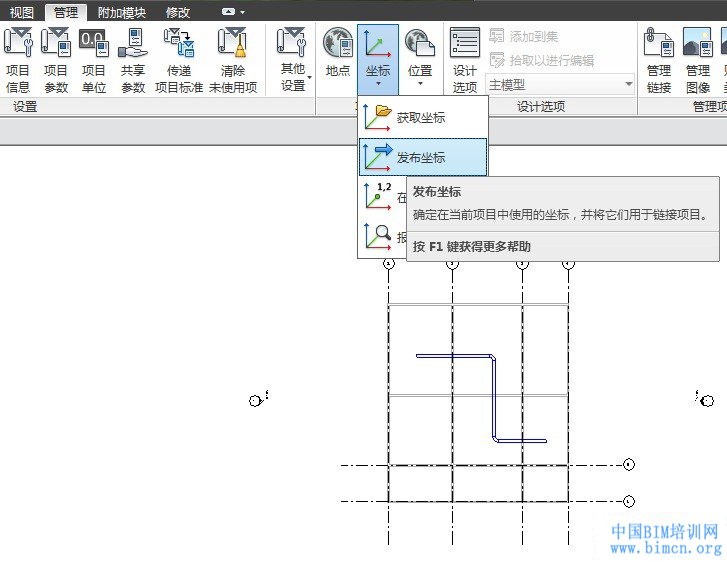

选择“管理”面板上的“发布坐标”命令

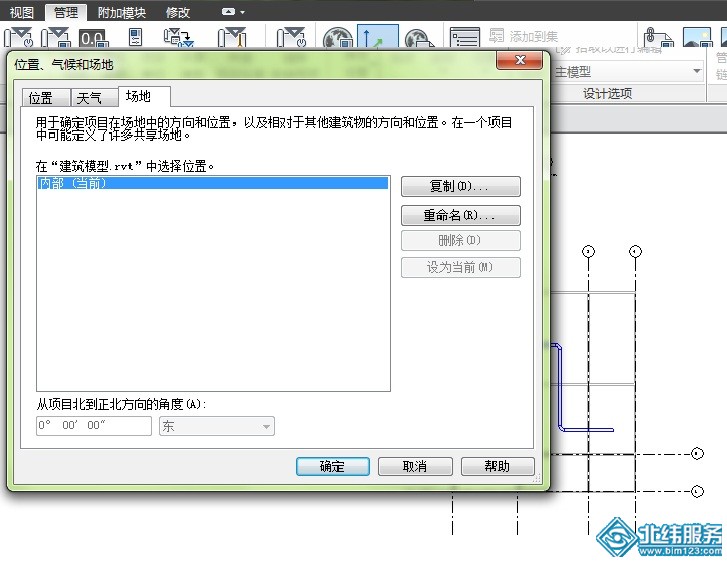

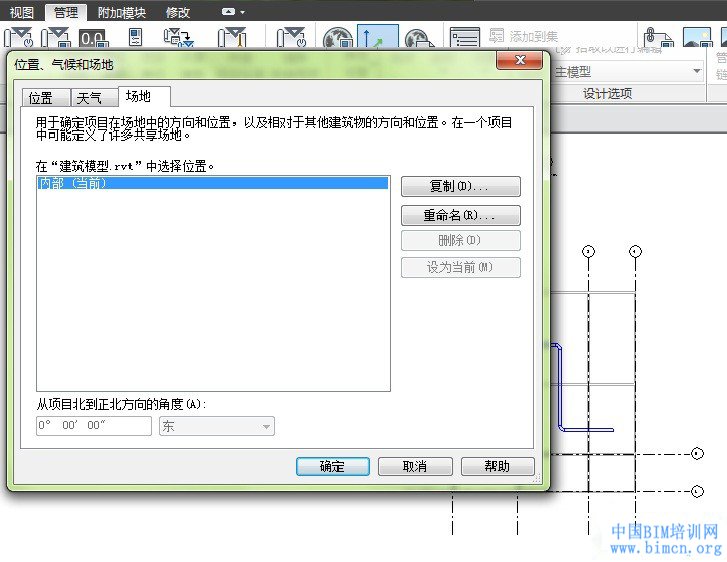

拾取想要统一坐标的链接文件，在弹出的“位置、场地和气候”对话框中选中(当前)位置，确定后即可将我们修改好的坐标发布给其他专业的模型了

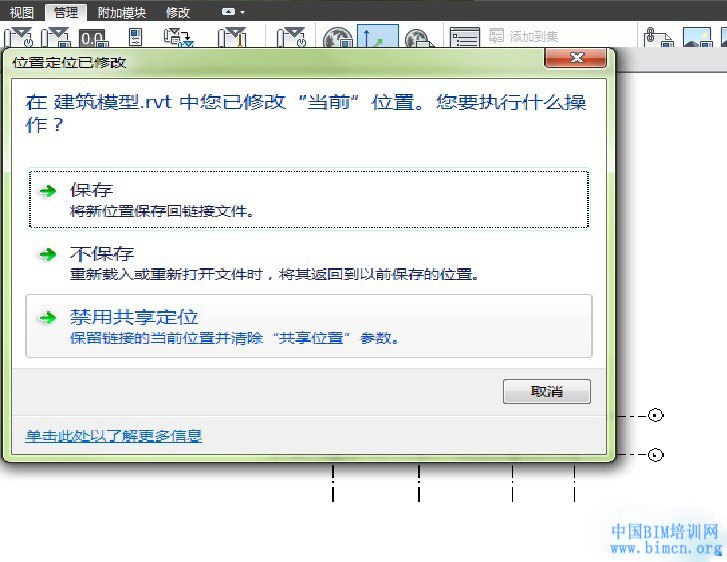

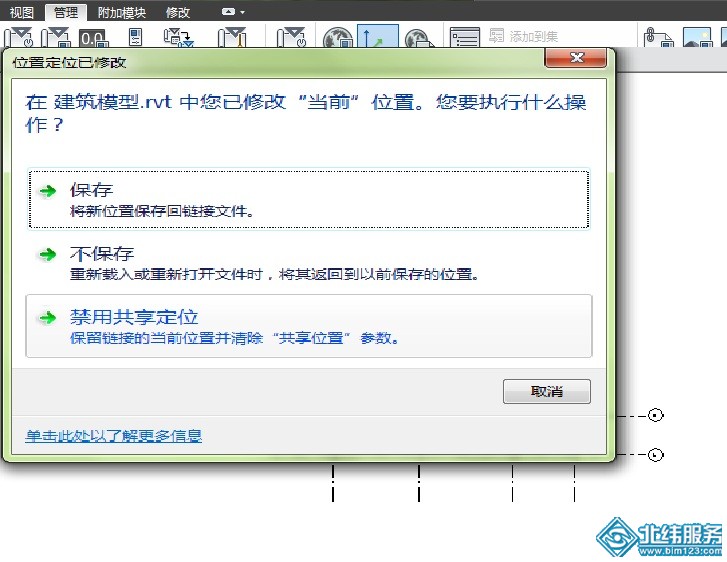

保存或者关闭我们的模型时，会弹出位置定位更改的对话框，提示我们保存其他专业的链接模型文件的位置。选择“保存”即可将新坐标保存到其他专业的模型文件当中(当然，你要首先保证对于链接的模型文件具有“写”的权限。

同方法可以将此坐标共享给所有专业，达到坐标统一的效果。
