Hadoop Yarn 的基本架构以及工作机制分析

Hadoop Yarn 学习之路01

本文目的：在对Hadoop yarn进行源码分析之前，我们首先要搞懂它的基本架构，然后根据它的架构理解它的运作流程和工作机制，本文首先对其架构进行解读，然后分析它的具体工作流程。

1. Yarn 的基本架构

   Yarn作为Hadoop 2.0的资源管理系统，和Hadoop 1.0不同的是，Yarn把全局的资源管理和应用程序的管理进行了分离。

   资源管理：ResourceManager（RM）作为 Master/Slave结构中的Master，对作为Slave的NodeManager（NM）上的资源进行统一的管理和调度。

   应用程序管理：每个应用程序都对应有属于自己的ApplicationMaster(AM)，它负责了应用程序的资源申请，以及生命周期管理。

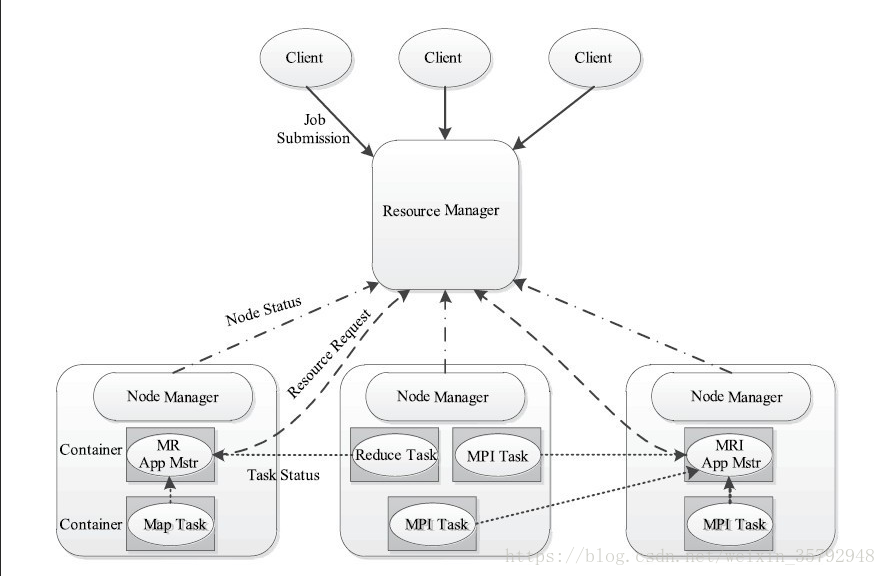

   如上图所示：Yarn的基本结构，主要由ResourceManager， NodeManager，ApplicationManager构成， 而Container是逻辑上的资源单位，在物理上对应具体对应NodeManager中的资源。

   1. Client: 主要负责把应用程序提交到RM，应用程序包括MR, Spark, MPI等等。
   2. ApplicationMaster：每个应用程序都包括一个AM（MR, Spark, MPI），负责应用程序的整个生命周期。负责和RM协商获取需要的资源（用Container表示），然后和对应的NodeManager通信，以启动获取的Container。
   3. ResourceManager: RM作为全局资源管理器主要有两部分结构，调度器（Scheduler）和应用程序管理区（ApplicationsManager)。
   4. NodeManager: NM，一方面用于资源节点的管理，通过心跳向RM汇报本节点的资源信息，以及各个Container的使用情况；另一方面，负责响应AM的Container的启动和停止命令。
   5. Container: 对Yarn中应用程序请求资源的抽象，目前支持CPU和Memory资源。
